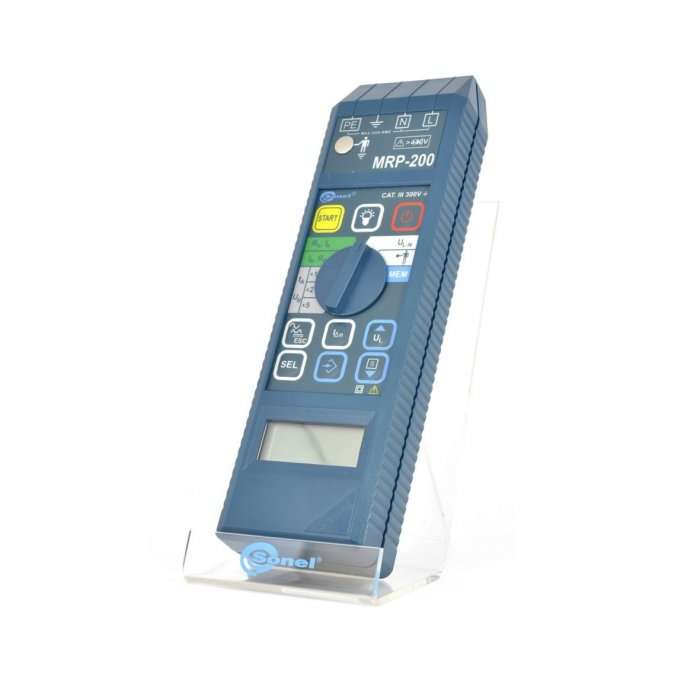

MRP-200 Измеритель напряжения прикосновения и параметров устройств защитного отключения
Назначение измерителя напряжения MRP-200
Измеритель MRP-200 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью — измерение параметров петли короткого замыкания.
Основные характеристики измерителя MRP-200
— измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
— создаваемый ток — синусоидальный, постоянный пульсирующий и постоянный;
— измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
— возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
— выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа — 12,5 В;
— возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
— обеспечение защиты от превышения безопасного напряжения во время измерения;
— оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
— память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.
Характеристики измерителя MRP-200
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО | ||||||
| 1) для дифференциального синусоидального переменного тока | ||||||
| Диапазон измерения согласно IEC 61557 — (0,3…1,0)IΔn | ||||||
| Номинальный ток выключателя | Диапазон измерения | Ток измерения | Погрешность основная | |||
| 10 мА | 3,3 … 10 мА | 0,3 IΔn…1,0 IΔn | ±5% IΔn | |||
| 30 мА | 9 … 30 мА | |||||
| 100 мА | 33 … 100 мА | |||||
| 300 мА | 90 … 300 мА | |||||
| 500 мА | 150 … 500 мА | |||||
| 2) для дифференциального пульсирующего постоянного тока | ||||||
| 10 мА | 4 … 20 мА | 0,4 IΔn…2,0 IΔn | ±8 % IΔn | |||
| 30 мА | 12 … 42 мА | 0,4 IΔn…1,4 IΔn | ±7% IΔn | |||
| 100 мА | 40 … 140 мА | |||||
| 300 мА | 120 … 420 мА | |||||
| 3) для дифференциального постоянного тока | ||||||
| 10 мА | 4 … 20 мА | 0,4 IΔn…2 IΔn | ±8% IΔn | |||
| 30 мА | 12 … 60 мА | |||||
| 100 мА | 40 … 200 мА | |||||
| 300 мА | 120 … 600 мА | |||||
| ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ (tA) | ||||||
| Диапазон измерения согласно IEC 61557 — от 0 мс до наибольшей отображённой величины | ||||||
| Тип выключателя | Установленная кратность | Диапазон отображения | Разрешение | Погрешность основная | ||
| Общего типа | 1 IΔn | 0 … 200 мс | 1 мс | ±(2% и.в. + 1 ед.мл.разряда) | ||
| IΔn | 0 … 150 мс | |||||
| 5 IΔn | 0 … 40 мс | |||||
| Селективного | 1 IΔn | 0 … 500 мс | ||||
| 2 IΔn | 0 … 200 мс | |||||
| 5 IΔn | 0 … 150 мс | |||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ (UB), ОТНЕСЁННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ | ||||||
| Диапазон измерения согласно IEC 61557 — 10…50 B | ||||||
| Номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная | ||
| 10 мА | 0 … 50 В | 0,1 В | 4 мА | ±(0…10% и.в. +5 ед.мл.разряда) | ||
| 30 мА | 12 мА | |||||
| 100 мА | 40 мА | ±(0…4% и.в. +5 ед.мл.разряда) | ||||
| 300 мА | 120 мА | |||||
| 500 мА | 200 мА | |||||
| ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ (Rs) | ||||||
| Диапазон измерения согласно IEC 61557 — 1,1 Ом….1,99 кОм | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0,00 … 9,99 Ом | 0,01 Ом | ±(5% и.в. + 0,2 Ом) | ||||
| 10,0 … 99,9 Ом | 0,1 Ом | ±(5% и.в. + 0,3 Ом) | ||||
| 100 … 999 Ом | 1 Ом | ±(5% и.в. + 2 Ом) | ||||
| 1000 … 1990 ОМ | 10 Ом | ±(2 % и.в. + 20 Ом) | ||||
| ОТОБРАЖЕНИЕ ТОКА КОРОТКОГО ЗАМЫКАНИЯ (Iк) | ||||||
| Диапазон измерения согласно IEC 61557 — 0,22…200 А | ||||||
| 0,22 … 9,99 А | 0,01 А | Определяется по основной погрешности активного сопротивления петли короткого замыкания | ||||
| 10,0 … 99,9 А | 0,1 А | |||||
| 100 … 999 А | 1 А | |||||
| 1,00 … 9,99 кА | 0,01 кА | |||||
| 10,0 … 22,0 кА | 0,1 кА | |||||
| ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА RE | ||||||
| Точность задания дифференциального тока — 0 … 5% | ||||||
| Номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Погрешность основная | ||
| 10 мА | 0,01 … 5,00 кОм | 0,01 кОм | 4 мА | ±(0…+ 10% и.в. + 5 ед.мл.разряда) | ||
| 30 мА | 0,01 … 1,66 кОм | 12 мА | ±(0…+ 10% и.в. + 3 ед.мл.разряда) | |||
| 100 мА | 1 … 500 Ом | 1 Ом | 40 мА | ±(0…4% и.в. + 4 ед.мл.разряда) | ||
| 300 мА | 1 … 166 Ом | 120 мА | ||||
| 500 мА | 1 … 100 Ом | 200 мА | ±(0…4% и.в. + 5 ед.мл.разряда) | |||
Дополнительные технические характеристики измерителя MRP-200
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,45 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14 мм |
| Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания | 187…250 В |
| Номинальная частота сети | 50 Гц |
| Питание | два элемента питания LR6 (размер AA), алкалиновые |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 2 минуты |
| Количество ячеек памяти измерителя | 999 |
| Стандартный интерфейс | RS-232 |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Прибор выполняет требования норм IEC 61557 | |
Комплектация измерителя MRP-200
— Прибор
— Документация
— Провод измерительный 1,2 м с разъёмами «банан» чёрный
— Провод измерительный 1,2 м с разъемами «банан» желтый
— Провод измерительный 1,2 м с разъемами «банан» красный
— Зонд острый с разъемом «банан» красный
— Зонд острый с разъемом «банан» желтый
— Зажим «Крокодил» изолированный черный K01
— Зажим «Крокодил» изолированный жёлтый K02
— Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRli-XXX, MZC-30X, MIC-3, REN-700)
— Футляр с ремнём М1
— Адаптер с сетевой вилкой UNI-SCHUKO
