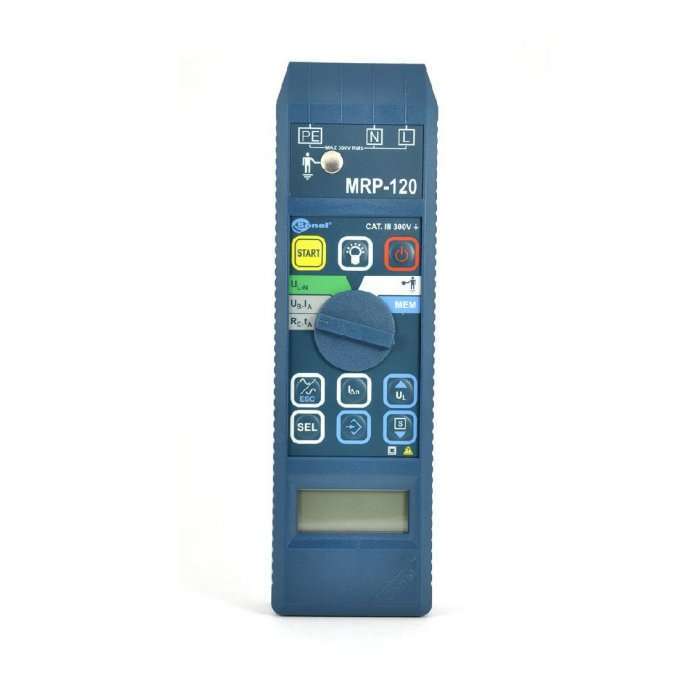

MRP-120 Измеритель напряжения прикосновения и параметров устройств защитного отключения
Назначение измерителя напряжения MRP-120
Измеритель MRP-120 предназначен для измерения параметров устройств защитного отключения (УЗО), являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Особенности измерителя напряжения MRP-120
— измерение параметров выключателей дифференциального тока типа АС (тока и времени отключения УЗО);
— форма создаваемого тока — синусоидальная;
— измерение параметров отключения выключателей дифференциального тока общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
— возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
— выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа — 12,5 В;
— возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
— обеспечение защиты от превышения безопасного напряжения во время измерения;
— измерение напряжения сети;
— память результатов измерений (400 ячеек);
— возможность передачи результатов измерений в компьютер.
Характеристики измерителя MRP-120
| СОПРОТИВЛЕНИЕ ВХОДНОЕ | ||||
| Между зажимами L и N | 100 кОм | |||
| Между зажимами L и PE | 1 МОм | |||
| Между зажимами N и PE | 1 МОм | |||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (UL-n) | ||||
| Диапазон | Разрешение | Погрешность основная | ||
| 0 … 250 В | 1 В | ± (1% и. в. + 2 ед. мл. разряда) | ||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ (UB), ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ | ||||
| Диапазон измерения: 10 … 50 В | ||||
| Выбранный номинальный ток выключателя | Диапазон отображения | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0 … 50 В | 0,1 В | 4 мА | ± (0…10% и. в. + 5 ед. мл. разряда) |
| 30 мА | 12 мА | ± (0…4% и. в. + 5 ед. мл. разряда) | ||
| 100 мА | 40 мА | |||
| 300 мА | 120 мА | |||
| 500 мА | 200 мА | |||
| ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО (tA) | ||||
| Диапазон измерения согласно IEC 61557: от 0 мс до наибольшей отображённой величины | ||||
| Тип выключателя | Диапазон | Разрешение | Погрешность основная | |
| Общего типа | 0 … 200 мс | 1 мс | ± (2% и. в. + 1 ед. мл. разряда) | |
| Селективного | 0 … 500 мс | |||
| Точность заданного дифференциального тока: — 0 … 5% | ||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) | ||||
| Диапазон измерения согласно IEC 61557 — (0,3…1,0)IΔn | ||||
| Выбранный номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 3,3 … 10 мА | 0,1 мА | 0,3 IΔn … 1,0 IΔn | ± 5%IΔn |
| 30 мА | 9,0 … 30 мА | |||
| 100 мА | 33 … 100 мА | 1 мА | ||
| 300 мА | 90 … 300 мА | |||
| 500 мА | 150 … 500 мА | |||
| Возможно начало измерения от положительного либо отрицательного полупериода вынужденного тока утечки
Время протекания измерительного тока — макс. 3200 мс |
||||
| ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА (RE) | ||||
| Номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Погрешность основная |
| 10 мА | 0,01 … 5,00 кОм | 0,01 кОм | 4 мА | ±(0…+ 10% и.в. + 5 ед.мл.разряда) |
| 30 мА | 0,01 … 1,66 кОм | 12 мА | ±(0…+ 10% и.в. + 3 ед.мл.разряда) | |
| 100 мА | 1 … 500 Ом | 1 Ом | 40 мА | ±(0…4% и.в. + 4 ед.мл.разряда) |
| 300 мА | 1 … 166 Ом | 120 мА | ||
| 500 мА | 1 … 100 Ом | 200 мА | ±(0…4% и.в. + 3 ед.мл.разряда) | |
Дополнительные технические характеристики измерителя MRP-120
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,38 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14 мм |
| Диапазон напряжения, при котором производится измерение УЗО | 187…250 В |
| Номинальная частота сети | 50 Гц |
| Питание | два алкалиновых элемента питания LR6 (размер АА) |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Температура номинальная | +20 … +25°C |
| Температурный коэффициент:
o для напряжения прикосновения o для измерения тока отключения |
± 1% измеряемой величины ± ед. мл. разряда / 10°C 0,5% измеряемой величины / 10°C |
| Время до самовыключения | 2 минуты |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Прибор выполняет требования норм IEC 61557 | |
Комплектация измерителя MRP-120
— Прибор
— Документация
— Зонд острый с разъемом «банан» черный
— Провод измерительный 1,2 м с разъемами
— Провод измерительный 1,2 м с разъёмами
— Зонд острый с разъемом «банан» желтый
— Зажим «Крокодил» изолированный черный K01
— Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRli-XXX, MZC-30X, MIC-3, REN-700)
— Футляр с ремнём М1
— Адаптер с сетевой вилкой UNI-SCHUKO
