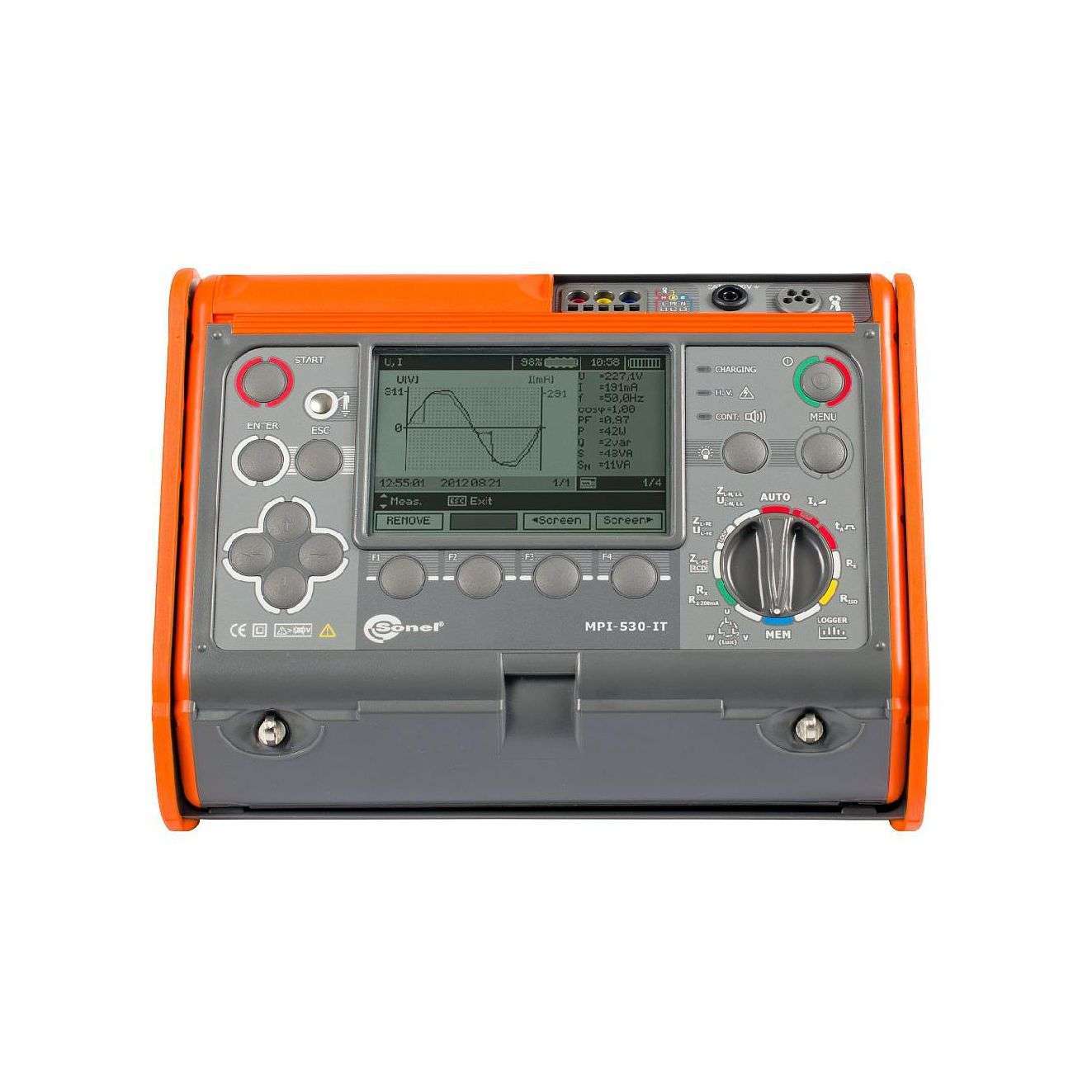

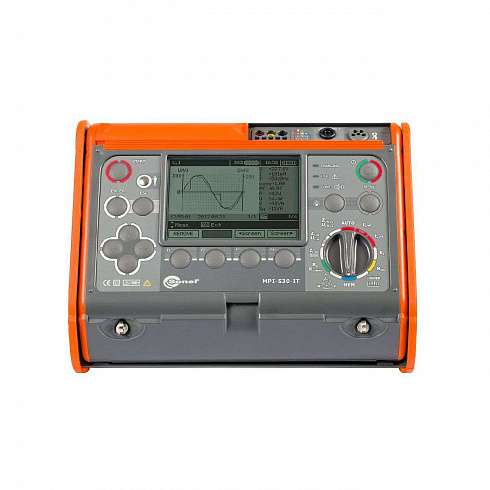

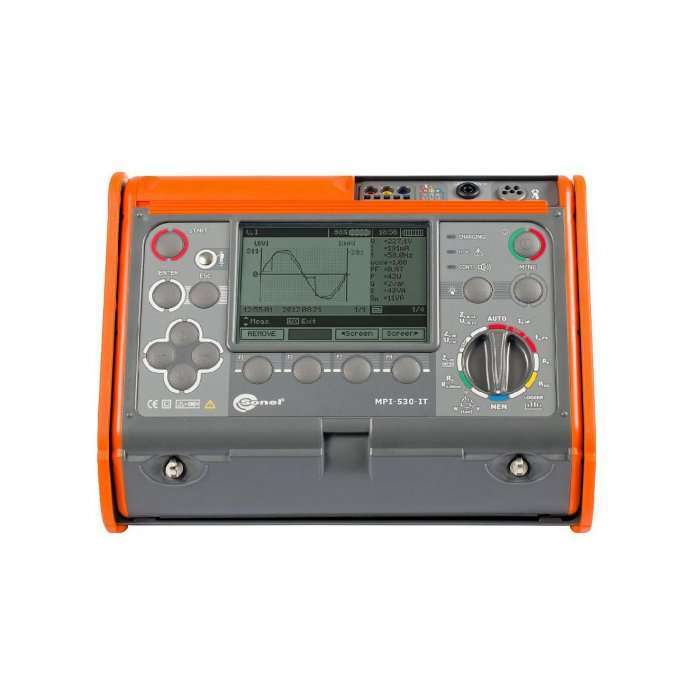

MPI-530-IT

MPI-530-IT Измеритель параметров электробезопасности электроустановок

Назначение измерителя параметров электробезопасности электроустановок MPI-530-IT

Измерители MPI-530-IT применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Особенности измерителя MPI-530-IT

— измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;

— измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;

— вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;

— измерение силы тока и времени отключения УЗО типов AC, A, B;

— автоматический режим измерения параметров УЗО;

— измерение параметров УЗО (ток и время отключения) типа AC, A, и B в сетях с изолированной нейтралью (IT);

— измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);

— измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);

— измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);

— измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);

— измерение сопротивления заземляющих устройств методом двух клещей;

— измерение удельного сопротивления грунта;

— измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;

— измерение сопротивления электроизоляции испытательным напряжением до 1000 В;

— измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;

— измерение освещенности с использованием адаптера LP1;

— проверка последовательности чередования фаз;

— обновленная структура памяти прибора и передача результатов измерений в компьютер;

Режим регистратора параметров электроэнергии (1 фаза)

— действующего значения напряжения переменного тока;

— частоты переменного тока;

— действующего значения силы переменного тока;

— полной мощности;

— среднеквадратического значения гармонических составляющих напряжения и силы тока;

— суммарного коэффициента гармонических составляющих напряжения и силы тока;

Характеристики измерителя MPI-530-IT

Измерение напряжения переменного тока (True RMS)

Диапазон частоты: 45…65 Гц

Измерение частоты

Диапазон напряжения: 50…500 В

Режим регистратора

Измерение тока (True RMS)

Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

Измерение активной P, реактивной Q и полной S мощности, а также cos φ

U: от 0 В до 500 В;
I: от 10 мА до 1 кА – С-3;
от 10 мА до 3 кА – F-1, F-2, F-3;
от 10 мА до 10 А – С-6;
f: от 45 Гц до 65 Гц

Таблица сравнения

ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания

ZL-PE — измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания

ZL-L — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания

ZL-PE RCD — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)

Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.

Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения

Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3

U – измерение действующего напряжения сети

I – измерение тока в сети

f – измерения частоты сети

Q – измерение реактивной мощности

P– измерение активной мощности

S– измерение полной мощности

cosφ – измерения коэффициента мощности

LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3

Комплектация измерителя MPI-530-IT

— Аккумуляторная батарея NiMH SONEL-07 4,8V (1 шт.)

— Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» (1 шт.)

— Адаптер автомобильный (12В) (1 шт.)

— Датчик люксметра LP1 с адаптером WS-06 (1 шт.)

— Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)

— Зажим «Крокодил» изолированный красный K02 (1 шт.)

— Зарядное устройство для аккумуляторов Z7 (1 шт.)

— Зонд измерительный для забивки в грунт 30 см (2 шт.)

— Зонд острый с разъёмом «банан» голубой (1 шт.)

— Зонд острый с разъёмом «банан» красный (1 шт.)

— Зонд острый с разъемом «банан» желтый (1 шт.)

— Кабель последовательного интерфейса USB (1 шт.)

— Кабель сетевой WAPRZLAD230CZ (1 шт.)

— Клавиатура Bluetooth RUS (1 шт.)

— Комплект ремней «свободные руки» (1 шт.)

— Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)

— Провод измерительный 1,2 м с разъемами «банан» желтый (1 шт.)

— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)

— Провод измерительный 15 м на катушке с разъёмами «банан» голубой (1 шт.)

— Провод измерительный 30 м на катушке с разъёмами «банан» красный (1 шт.)
