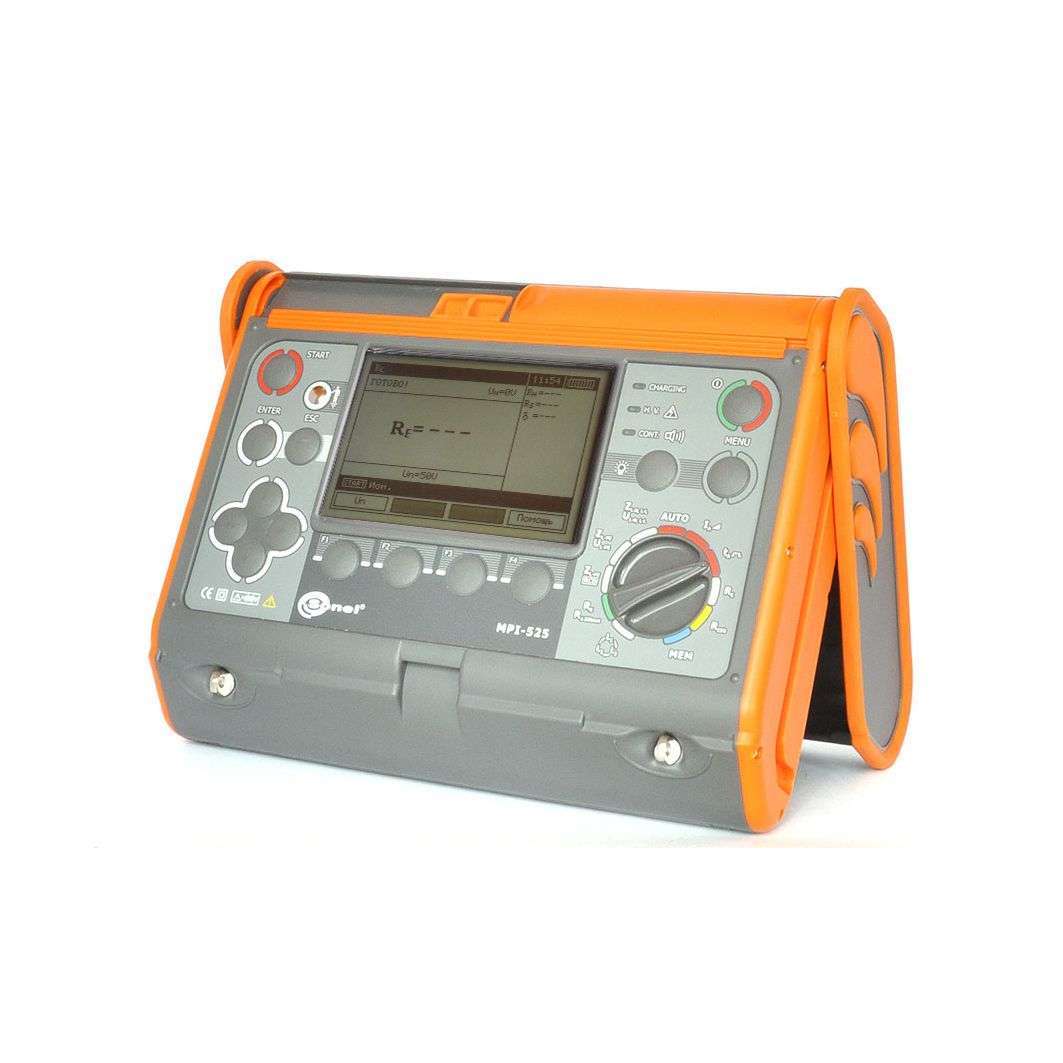

MPI-525 Измеритель параметров электробезопасности электроустановок
Описание измерителя параметров электробезопасности электроустановок MPI-525
Многофункциональный цифровой измеритель MPI-525 предназначен для измерения:
— параметров петли короткого замыкания (полного, активного и реактивного сопротивления);
— тестирования параметров УЗО (АС, А и В-типов); измерение сопротивления изоляции до 3 ГОм напряжением до 2500 В;
— измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
— измерение сопротивления заземляющих устройств трехполюсным методом; измерение действующего значения переменного тока и напряжения;
— контроль последовательности чередования фаз и перекоса фаз по напряжению; память результатов измерений 990 ячеек;
— интерфейс USB для передачи данных в компьютер.
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики измерителя MPI-525
Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:
— Действующего значения фазного и междуфазного напряжения переменного тока;
— Частоты переменного тока
— Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
— Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
— Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
— Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
— Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
— Силы тока отключения УЗО для дифференциального постоянного тока;
— Времени отключения сети при срабатывании УЗО;
— Сопротивления защитного заземления;
— Напряжения прикосновения относительно номинального дифференциального тока;
— Напряжения переменного тока помех;
— Сопротивления заземляющего устройства по 3-х полюсному методу;
— Сопротивления защитных проводников;
— Электрического сопротивления малым током;
— Сопротивления электроизоляции.
Для вычисления:
— Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
— Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
Последовательности чередования фаз и перекоса фаз по напряжению.
Для запоминания и передачи в компьютер:
Данных измерений и вычислений.
Характеристики измерителя MPI-525
| ИЗМЕРЕНИЕ ДЕЙСТВУЮЩЕГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||||
| Диапазон частоты 45…65 Гц | ||||||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||||
| Диапазон напряжения: 50…500В | ||||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА (TRUE RMS) | ||||||
| Диапазон | Разрешение | Погрешность основная *) | ||||
| 0,0…99,9 мА | 0,1 мА | ± (5% I + 3 е.м.р.) | ||||
| 100…999 мА | 1 мА | ± (5% I +5 е.м.р.) | ||||
| 1,00…9,99 A | 0,01 A | |||||
| 10,0…99,9 A | 0,1 A | |||||
| 100…400 A | 1 A | |||||
| Номинальная частота сети fn: 50Гц, 60 Гц. *) — Погрешность клещей учитывается отдельно. | ||||||
| ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-n, ZL-L
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ Zs |
||||||
| Диапазон измерения согласно IEC 61557: 0,13…1999 Ом (для измерительного провода 1,2 м). | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0…19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) | ||||
| 20,0…199,9 Ом | 0,1 Ом | |||||
| 200…1999 Ом | 1 Ом | |||||
| Параметр | Значение | |||||
| Номинальное напряжение работы | UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В; | |||||
| Рабочий диапазон напряжений | 95 … 270 В (для ZL-PE и ZL-n) или 95 … 440 В (для ZL-L ) | |||||
| Номинальная частота сети fn | 50 Гц, 60 Гц; | |||||
| Рабочий диапазон частоты | 45 … 65 Гц; | |||||
| Максимальный ток (для 415 В) | 41,5 А (10 мс) | |||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0…19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs | ||||
| Расчет и отображение для Zs< 20 Ом | ||||||
| ИЗМЕРЕНИЕ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ I k | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | ||||
| 2,00…19,99 A | 0,01 A | |||||
| 20,0…199,9 A | 0,1 A | |||||
| 200…1999 A | 1 A | |||||
| 2,00…19,99 кA | 0,01 кA | |||||
| 20,0…40,0 кA | 0,1 кA | |||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE RCD (БЕЗ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ УЗО)
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ Zs |
||||||
| Диапазон измерения согласно IEC 61557: 0,50…1999 Ом (для измерительного провода 1,2 м). | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | ||||
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) | ||||
| 200…1999 Ом | 1 Ом | |||||
| Параметр | Значение | |||||
| Не вызывает срабатывания выключателей УЗО | с IΔn≥ 30 мA | |||||
| Номинальное рабочее напряжение Un | 110 В, 115 В, 127 В, 220 В, 230 В, 240 В | |||||
| Рабочий диапазон напряжений | 95…270 В | |||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | |||||
| Рабочий диапазон частоты | 45…65 Гц | |||||
| Контроль правильности соединения зажима PE | при помощи электрода касания | |||||
| ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ: АКТИВНОГО Rs И РЕАКТИВНОГО Xs | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | ||||
| ПОКАЗАНИЯ ТОКА КОРОТКОГО ЗАМЫКАНИЯ Ik | ||||||
| Диапазон | Разрешение | Погрешность основная | ||||
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | ||||
| 2,00…19,99 A | 0,01 A | |||||
| 20,0…199,9 A | 0,1 A | |||||
| 200…1999 A | 1 A | |||||
| 2,00…19,99 кA | 0,01 кA | |||||
| 20,0…40,0 кA | 0,1 кA | |||||
| ИЗМЕРЕНИЕ ПАРАМЕТРОВ ОТКЛЮЧЕНИЯ УЗО | ||||||
| Параметр | Значение | |||||
| Номинальное напряжение работы Un | 110 В, 115 В, 127 В, 220 В, 230 В, 240 В | |||||
| Рабочий диапазон напряжений | 95…270 В | |||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | |||||
| Рабочий диапазон частоты | 45…65 Гц | |||||
| ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ tA УЗО | ||||||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | |||
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | |||
| 1 IΔn | ||||||
| 2 IΔn | 0…150 мс | |||||
| 5 IΔn | 0…40 мс | |||||
| Селективный | 0,5 IΔn | 0..500 мс | ||||
| 1 IΔn | ||||||
| 2 IΔn | 0…200 мс | |||||
| 5 IΔn | 0…150 мс | |||||
| * — для IΔn=»10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | ||||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ RE | ||||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | ||
| 10 мА | 0,01″ кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. | ||
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |||
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. | ||
| 300 мA | 1 Ом..166 Ом | 120 мA | ||||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||||
| 1000 мA | 1 Ом..50 Ом | 400 мA | ||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UB, ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ | ||||||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | |||
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | |||
| 10..99,9 В | 0..15% UB | |||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ IA ДЛЯ СИНУСОИДАЛЬНОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | ||
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn | ||
| 30 мA | 9,0..30,0 мA | |||||
| 100 мA | 33..100 мA | 1 мA | ||||
| 300 мA | 90..300 мA | |||||
| 500 мA | 150..500 мA | |||||
| 1000 мA | 330..1000 мA | |||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки | ||||||
| Время протекания тока измерения максимально 3200 мс. | ||||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА И ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА С ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ 6мA | ||||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | ||
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10% IΔn | ||
| 30 мA | 12,0..30,0 мA | |||||
| 100 мA | 40..140 мA | 1 мA | 0,35 × IΔn..1,4 × IΔn | ± 10% IΔn | ||
| 300 мA | 120..420 мA | |||||
| 500 мA | 200..700 мA | |||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки | ||||||
| Время протекания тока измерения максимально 3200 мс. | ||||||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ПОСТОЯННОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА | ||||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | ||
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10% IΔn | ||
| 30 мA | 12..60 мA | 1 мA | ||||
| 100 мA | 40..200 мA | |||||
| 300 мA | 120..600 мA | |||||
| 500 мA | 200..1000 мA | |||||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки | ||||||
| Время протекания тока измерения максимально 5040 мс. | ||||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА (RE) | ||||||
| Измерение согласно PN-EN 61557-5: 0,5 Ом…1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом…1,99 кОм (для измерительного напряжения 25 В) | ||||||
| Диапазон | Разрешение | Основная погрешность | ||||
| 0,00…9,99 Ом | 0,01 Ом | ± (2% RE+ 4 е.м.р.) | ||||
| 10,0…99,9 Ом | 0,1 Ом | ± (2% RE+ 3 е.м.р.) | ||||
| 100…999 Ом | 1 Ом | |||||
| 1,0…1,99 кОм | 0,01 кОм | |||||
| Измерительное напряжение | 25 В или 50 В RMS | |||||
| Измерительный ток | 20 мA, синусоидальный RMS 125 Гц (для fn=»50 Гц) и 150 Гц (для fn=60 Гц) | |||||
| Блокирование измерения при напряжении помех | UN>24 В | |||||
| Максимальное напряжение помех (измерение) | UNmax=100 В | |||||
| Максимальное сопротивление вспомогательных зондов | 50 кОм | |||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ВСПОМОГАТЕЛЬНЫХ ЗОНДОВ RH, RS | ||||||
| Диапазон | Разрешение | Основная погрешность | ||||
| 000…999 Ом | 1 Ом | ± (5″% (RS+RE+RH) + 3 е.м.р.) | ||||
| 1,00…9,99 кОм | 0,01 кОм | |||||
| 10,0…50,0 кОм | 0,1 кОм | |||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОМЕХ | ||||||
| Внутреннее сопротивление: около 100 кОм | ||||||
| Диапазон отображения | Разрешение | Основная погрешность | ||||
| 0..100 В | 1 В | ± (2% U + 3 е.м.р.) | ||||
| ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ ± 200 мA | ||||||
| Диапазон измерения согласно IEC 61557-4: 0,12…400 Ом | ||||||
| Диапазон | Разрешение | Основная погрешность | ||||
| 0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) | ||||
| 20,0…199,9 Ом | 0,1 Ом | |||||
| 200…400 Ом | 1 Ом | |||||
| Напряжение на открытых зажимах | 4…9 В | |||||
| Исходящий ток при R < 2 Ом | мин. 200 мA | |||||
| Компенсация сопротивления измерительных проводников | ||||||
| Измерение двунаправленным током | ||||||
| ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ МАЛЫМ ТОКОМ | ||||||
| Диапазон | Разрешение | Основная погрешность | ||||
| 0,00…199,9 Ом | 0,01 Ом | ± (3% R + 3 е.м.р.) | ||||
| 200…2000 Ом | 0,1 Ом | |||||
| Напряжение на открытых зажимах | 4…9 В | |||||
| Исходящий ток | < 30 Ом ± 50% | |||||
| Компенсация сопротивления измерительных проводов. | ||||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | ||||||
| Напряжения измерения | 50 В, 100 В, 250 В, 500, 1000 В, 2500 В | |||||
| Диапазон измерения согласно PN-EN 61557-2 | ||||||
| для UN =» 50 В | 50 кОм…250 МОм | |||||
| для UN =» 100 В | 100 кОм…500 МОм | |||||
| для UN =» 250 В | 250 кОм…1 ГОм | |||||
| для UN =» 500 В | 500 кОм…2 ГОм | |||||
| для UN =» 1000 В | 1 МОм…3 ГОм | |||||
| для UN =» 2500 В | 2,5 МОм…9,99 ГОм | |||||
| Диапазон отображения для Un=» 50В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…250 MОм | 1 MОм | |||||
| Диапазон отображения для Un=» 100В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…299 MОм | 1 MОм | |||||
| Диапазон отображения для Un=» 250В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…250 MОм | 1 MОм | |||||
| Диапазон отображения для Un=» 500В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…999 MОм | 1 MОм | |||||
| 1,00…2,00 ГОм | 0,01 ГОм | ± (4% RISO + 6 е.м.р.) | ||||
| Диапазон отображения для Un=» 1000В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…999 MОм | 1 MОм | |||||
| 1,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO + 6 е.м.р.) | ||||
| Диапазон отображения для Un=» 2500В | Разрешение | Основная погрешность | ||||
| 0…1999 кОм | 1 кОм | ± (3% RISO + 8 е.м.р.) | ||||
| 2,00…19,99 MОм | 0,01 MОм | |||||
| 20,0…199,9 MОм | 0,1 MОм | |||||
| 200…999 MОм | 1 MОм | |||||
| 1,00…9,99 ГОм | 0,01 ГОм | ± (4% RISO + 6 е.м.р.) | ||||
| Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]) | — 0 + 10% от установленной величины | |||||
| Обнаружение опасного напряжения перед началом измерения | Есть | |||||
| Разряд емкости измеряемого объекта | Есть | |||||
| Измерение сопротивления изоляции многожильных проводов (макс. 5) | При помощи внешнего приспособления | |||||
| Измерение напряжения на разъемах +RISO, -RISO | 0..440 В | |||||
| Измерительный ток | <2 мА | |||||
| ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ | ||||||
| Указания последовательности фаз | прямая, обратная | |||||
| Диапазон напряжений сети UL-L | 95…500 В (45…65 Гц) | |||||
| Отображение величины межфазных напряжений | Есть | |||||
Таблица сравнения
| Измерение | MPI-502 | MPI-505 | MPI-508 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT |
| Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО | AC, A Режим Auto |
AC, A Режим Auto |
AC, A Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto В сетях IT |
| Rcont | + | + | + | + | + | + | + |
| Измерение параметров изоляции | — | 1000В, 3ГОм | 1000В, 3ГОм AutoISO-1000A |
1000В, 3ГОм AutoISO-1000C |
2500В, 10ГОм Каб, Кпол AutoISO-2500 |
1000В, 10ГОм AutoISO-1000C |
1000В, 10ГОм AutoISO-1000C |
| Измерение параметров заземляющих устройств | — | — | — | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ | — | — | + | + | — | +, гармоники |
+, гармоники |
| LOGGER | — | — | + | — | — | + | + |
| Чередование фаз | — | + | + | + | + | + | + |
| Освещенность (люксметр) |
— | — | — | — | — | + LP1 |
+ LP1 |
| Память/ПК | + OR-1 |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
ZL-PE — измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
ZL-L — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
ZL-PE RCD — измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
U – измерение действующего напряжения сети
I – измерение тока в сети
f – измерения частоты сети
Q – измерение реактивной мощности
P– измерение активной мощности
S– измерение полной мощности
cosφ – измерения коэффициента мощности
LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Комплектация измерителя MPI-525
— Аккумуляторная батарея NiMH SONEL-07 4,8V (1 шт.)
— Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» (1 шт.)
— Адаптер автомобильный (12В) (1 шт.)
— Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)
— Зажим «Крокодил» изолированный красный K02 (1 шт.)
— Зажим «Крокодил» изолированный красный К09 11 кВ (1 шт.)
— Зажим «Крокодил» изолированный черный К09 11 кВ (1 шт.)
— Зарядное устройство для аккумуляторов Z7 (1 шт.)
— Зонд измерительный для забивки в грунт 30 см (2 шт.)
— Зонд острый с разъёмом «банан» голубой (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Зонд острый с разъемом «банан» желтый (1 шт.)
— Зонд острый с разъемом «банан» красный 5кВ (1 шт.)
— Кабель последовательного интерфейса USB (1 шт.)
— Кабель сетевой WAPRZLAD230CZ (1 шт.)
— Комплект ремней «свободные руки» (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» голубой (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» желтый (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный (1 шт.)
— Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный (1 шт.)
— Провод измерительный 25 м на катушке с разъемами «банан» красный (1 шт.)
— Провод измерительный 50 м на катушке с разъемами «банан» желтый (1 шт.)
— Футляр L2 (1 шт.)
