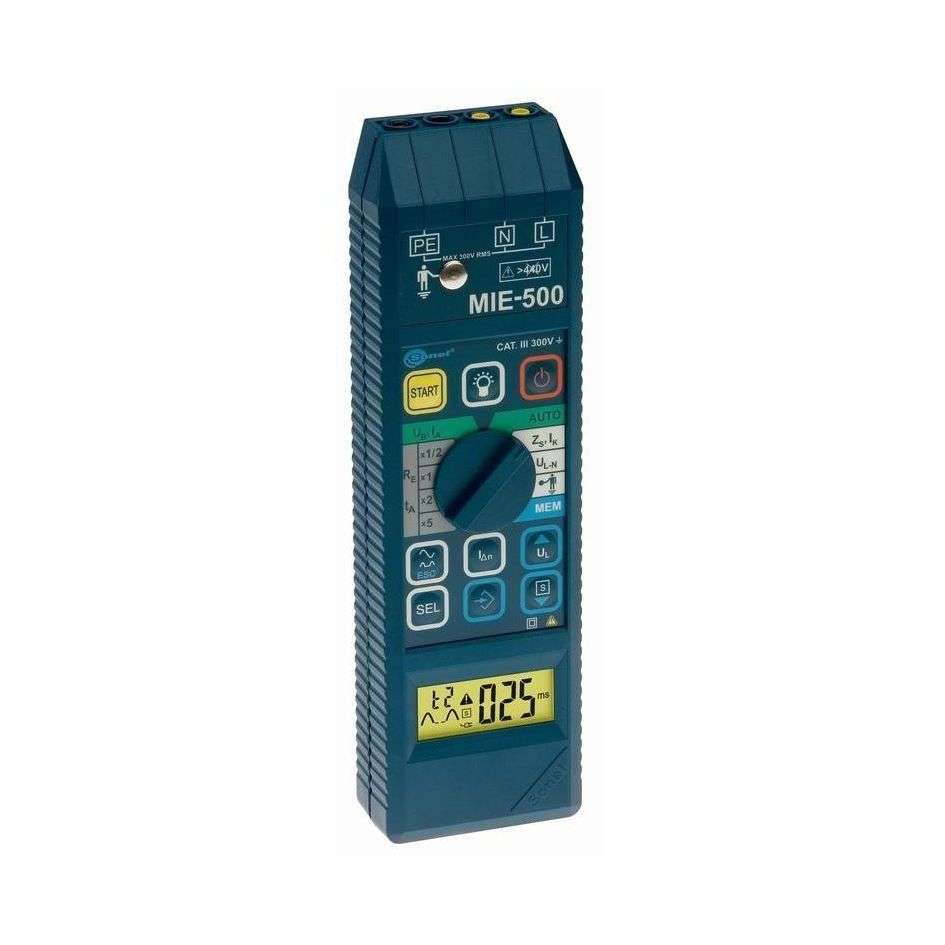

MIE-500 Измеритель параметров электробезопасности электроустановок
Назначение измерителя параметров электробезопасности MIE-500
Прибор MIE-500 предназначен для электромонтажников и энергетических служб предприятий, выполняющих большое количество измерений.
Удобство MIE-500 — в его многофункциональности.
Можно использовать один прибор для контроля параметров работы всех видов защит.
Прибор применяется в сетях системы с номинальным напряжением 220В.
Особенности измерителя параметров электробезопасности MIE-500
— измерение полного сопротивления петли «фаза-нуль»;
— вычисление значения ожидаемого тока короткого замыкания;
— быстрая проверка целостности и правильности подключения нулевых проводников;
— измерение сопротивления заземляющих устройств;
— измерение напряжения прикосновения;
— измерение параметров устройств защитного отключения (УЗО) типа АС и А;
— создаваемый ток утечки, выбранный Пользователем:
— синусоидальный (старт с положительного либо отрицательного полупериода);
— постоянный пульсирующий (положительный или отрицательный);
— измерение параметров отключения устройств защитного отключения обычного или селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
— измерение времени отключения УЗО при токах, равных 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
— выбор уровня безопасного напряжения прикосновения 25 или 50 В, а для УЗО селективного типа — 12,5 В;
— память 500 результатов измерений;
— передача данных в компьютер.
Характеристики измерителя параметров электробезопасности MIE-500
| ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ УЗО (tA) | ||||
| Диапазон измерения согласно IEC 61557 — от 0 мс до наибольшего значения | ||||
| Тип выключателя | Установленная кратность | Диапазон отображения | Разрешение | Основная погрешность |
| Общего типа | 0,5 IΔn | 0 … 200 мс | 1 мс | ± (2% и. в. + 1 ед. мл. разряда) |
| 1 IΔn | ||||
| 2 IΔn | 0 … 150 мс | |||
| 5 IΔn | 0 … 40 мс | |||
| Селективного | 0,5 IΔn | 0 … 500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0 … 200 мс | |||
| 5 IΔn | 0 … 150 мс | |||
| ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) | ||||
| 1) для синусоидального дифференциального тока (IA)
Диапазон измерения согласно IEC 61557 — (0,3…1,0) IΔn |
||||
| Выбранный номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Основная погрешность |
| 10 мА | 3,3 … 10 мА | 0,1 мА | 0,3 x IΔn…1,0 x IΔn | 5% IΔn |
| 30 мА | 9,0 … 30,0 мА | |||
| 100 мА | 33 … 100 мА | 1 мА | ||
| 300 мА | 90 … 300 мА | |||
| 500 мА | 150 … 500 мА | |||
| 2) для дифференциального постоянного пульсирующего тока (IA) | ||||
| 10 мА | 4 … 20 мА | 0,1 мА | 0,4 x IΔn…2,0 x IΔn | ±10% IΔn |
| 30 мА | 12 … 42 мА | 0,4 x IΔn…1,4 x IΔn | ±7% IΔn | |
| 100 мА | 40 … 140 мА | 1 мА | ||
| 300 мА | 120 … 420 мА | |||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ (UB) | ||||
| Диапазон измерения согласно IEC 61557 — 10 … 50 В | ||||
| Выбранный номинальный ток выключателя | Диапазон | Разрешение | Ток измерения | Основная погрешность |
| 10 мА | 0 … 50 В | 0,1 В | 4 мА | ± (0…10% и. в. + 5 ед. мл. разряда) |
| 30 мА | 12 мА | |||
| 100 мА | 40 мА | ± (0…4% и. в. + 5 ед. мл. разряда) | ||
| 300 мА | 120 мА | |||
| 500 мА | 200 мА | |||
| ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ (Zs) | ||||
| Диапазон изменения | Разрешение | Основная погрешность | ||
| 0,00 … 9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) | ||
| 10,0 … 99,0 Ом | 0,1 Ом | |||
| 100 … 200 Ом | 1 Ом | ± (3% и. в. + 3 ед. мл. разряда) | ||
| ВЫЧИСЛЕНИЕ ТОКА КОРОТКОГО ЗАМЫКАНИЯ (Iк) | ||||
| 1,15 … 9,99 А | 0,01 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания | ||
| 10,0 … 99,0 А | 0,1 А | |||
| 100 … 999 А | 1 А | |||
| 1,00 … 9,99 кА | 10 А | |||
| 10 … 22,0 кА | 100 А | |||
Дополнительные технические характеристики измерителя MIE-500
| Габариты (Ш x В x Г) | 230 х 67 х 35 мм |
| Масса | 0,4 кг |
| Дисплей | жидкокристаллический, 3 цифры высотой 14мм |
| Питание измерителя | два элемента питания LR6 (размер AA), алкалиновые |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Диапазон напряжений, при которых выполняются измерения УЗО и петли короткого замыкания | 187 … 250 В |
| Номинальная частота сети | 50 Гц |
| Время до самовыключения | 2 мин. (в режиме AUTO 3 мин.) |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
Комплектация измерителя параметров электробезопасности MIE-500
— Прибор
— Руководство по эксплуатации
— Элемент питания алкалиновый SONEL 1,5V AA LR6 4 шт./упак.
— Футляр M1
— Провод измерительный 1,2м с разъёмами «банан» чёрный
— Провод измерительный 1,2м с разъемами «банан» желтый
— Кабель с сетевой вилкой UNI-SCHUKO (MRli-XXX, MIE-500)
— Зонд острый с разъемом «банан» черный
— Зонд острый с разъемом «банан» желтый
— Зажим «Крокодил» изолированный черный K01
