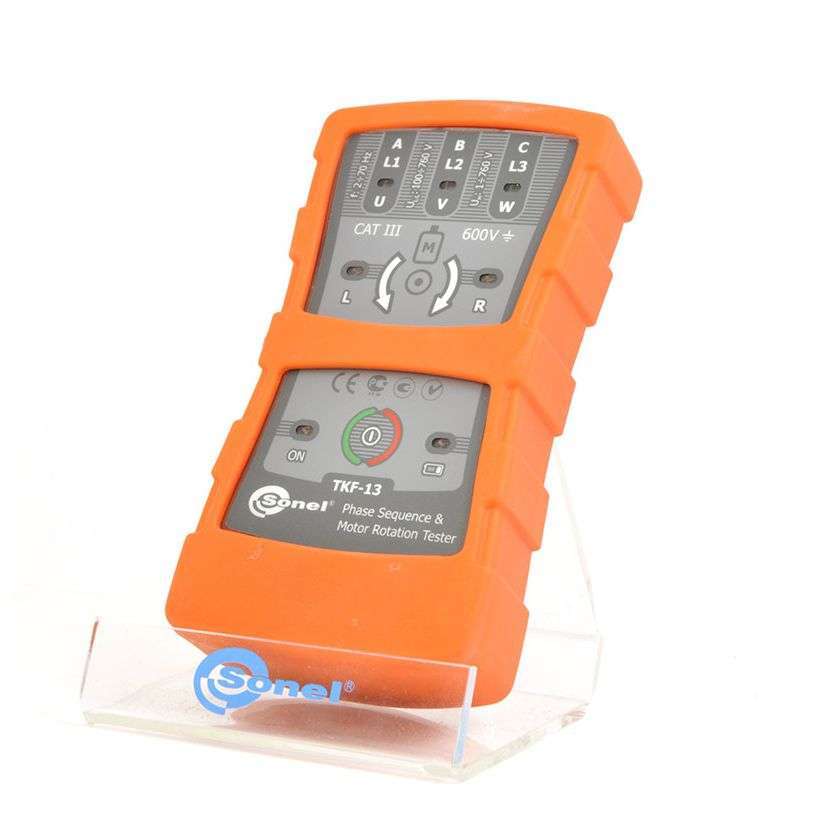

TKF-13 Индикатор чередования фаз
Назначение указателя TKF-13
Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством, а также простотой использования.
Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз.
Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.
Указатель реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды.
Основные характеристики указателя TKF-13
— Индикация наличия напряжения на фазах;
— Определение последовательности чередования фаз (прямая/обратная последовательность);
— Определение направления вращения электродвигателя (непосредственное подключение);
— Бесконтактное определение направления вращения электродвигателя;
— Самовыключение прибора.
Характеристики указателя TKF-13
| Параметр | Значения |
| Вид изоляции | двойная, согласно PN-EN 61010-1 |
| Класс защиты | III 600V согласно PN-EN 61010-1 |
| Степень защиты корпуса | IP42 |
| Диапазон междуфазных напряжений | 120 В … 760 В переменного тока |
| Максимальное напряжение электродвигателя | 760 В переменного тока |
| Потребляемый ток (по каждой фазе) | <3.5 мA |
| Диапазон рабочих частот | 2…70 Гц |
| Рабочая температура | -10 … +45 oC |
| Температура хранения | -20 … +60 oC |
| Диапазон влажности | 20% … 80% |
| Автоматическое отключение | через 5 минут |
| Питание указателя | элемент питания щелочной SONEL 6LR61 9В |
Комплектация указателя TKF-13
— TKF-13 указатель правильности чередования фаз
— Зажим «Крокодил» изолированный черный K02
— Зонд острый с разъемом «банан» желтый
— Зонд острый с разъемом «банан» красный
— Зонд острый с разъемом «банан» черный
— Провод измерительный 1,2 м с разъемами «банан» черный
— Провод измерительный 1,2 м с разъемами «банан» желтый
— Провод измерительный 1,2 м с разъемами «банан» красный
