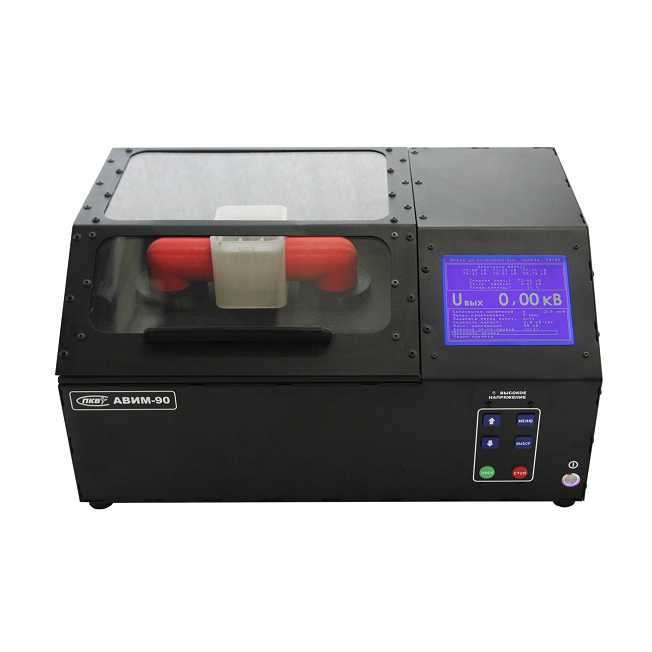

АВИМ-90 Аппарат испытания жидких диэлектриков
Аппарат испытания жидких диэлектриков АВИМ-90 – позволяет проводить испытания диэлектрической прочности жидких диэлектриков согласно ГОСТ 6581-75.
Информация о ходе испытаний представлена на графическом дисплее.
Аппарат имеет в своем составе магнитную мешалку, «быстрое реле» с временем срабатывания менее 100 мкс, содержит архив испытаний на 2000 результатов, производит расчет параметров испытаний согласно ГОСТ 6581-75. Ячейка съемная, объемом 300 мл или 400 мл.
Особенности аппарата испытания жидких диэлектриков АВИМ-90:
— Разработка и производство России;
— Графический экран — промышленный, рабочая температура -30…+50 °C;
— Малый объем пробы для испытаний 300 мл;
— По требованию ячейка объемом 400 мл;
— Отсутствие нагара, схема быстрого гашения искрового разряда;
— Журнал с результатами испытаний сохраняется в приборе;
— Защита экрана — поликарбонат с защитным покрытием;
— Автоматический режим работы.
Технические характеристики аппарата испытания жидких диэлектриков АВИМ-90:
| Параметр | Значение |
| Диапазон измерения напряжения переменного тока, кВ | 5,00…90,00 |
| Объем стандартной ячейки для испытаний, мл | 300 |
| Объем ячейки для испытаний (по требованию), мл | 400 |
| Время гашения искрового разряда, мкс | менее 100 |
| Образование нагара | отсутствует |
| Расчет параметров по ГОСТ 6581-75 | да |
| Архив испытаний | да |
| Пределы относительной погрешности измерения напряжения, % | ± 3,0 |
| Габаритные размеры, мм | 500х250×340 |
| Масса, кг | 26±1 |
| Максимальная потребляемая мощность, ВА | 140 |
| Средний срок службы, лет, не менее | 10 |
Комплект поставки АВИМ-90
| № | Наименование | Количество |
| 1 | Аппарат испытания масла АВИМ-90 | 1 |
| 2 | Шаблон-калибр | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Вставка плавкая 3,15А (установлена в сетевом разъёме блока управления) | 1 |
| 5 | Паспорт | 1 |
