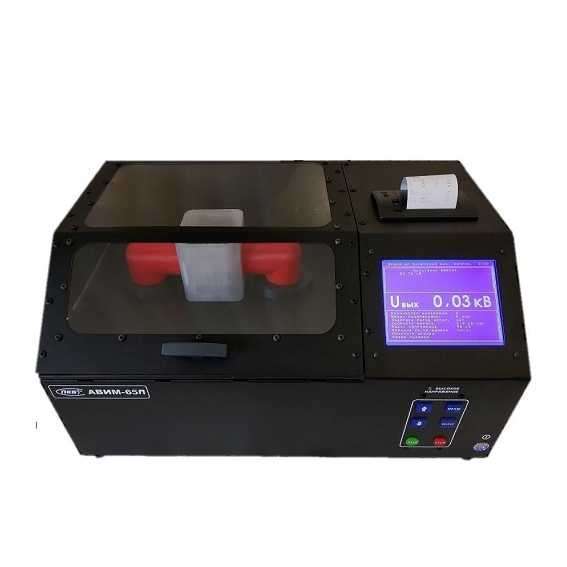

АВИМ-65П Аппарат испытания жидких диэлектриков с встроенным термопринтером
Аппарат испытания жидких диэлектриков АВИМ-65П – позволяет проводить испытания диэлектрической прочности жидких диэлектриков согласно ГОСТ 6581-75. Информация о ходе испытаний представлена на графическом дисплее.
Аппарат АВИМ-65П имеет в своем составе принтер, магнитную мешалку, «быстрое реле» с временем срабатывания менее 100 мкс, содержит архив испытаний на 2000 результатов, производит расчет параметров испытаний согласно ГОСТ 6581-75. Ячейка съемная, объемом 400 мл или 320 мл.
Особенности аппарата испытания жидких диэлектриков с встроенным термопринтером АВИМ-65П:
— Разработка и производство России;
— Принтер — печать на термобумаге шириной 57 мм (стандарт 57 мм * 30 м);
— Графический экран — промышленный, рабочая температура -30 +50 °С;
— По умолчанию объем пробы для испытаний 400 мл;
— По требованию ячейка объемом 320 мл;
— Отсутствие нагара, схема быстрого гашения искрового разряда;
— Журнал с результатами испытаний сохраняется в приборе;
— Защита экрана и отсека испытаний — поликарбонат с защитным покрытием;
— Автоматический режим работы.
Технические характеристики аппарата испытания жидких диэлектриков с встроенным термопринтером АВИМ-65П:
| Параметр | Значение |
| Диапазон измерения напряжения переменного тока, кВ | 5,00…70,00 |
| Встроенный термопринтер | да, рулон 57 мм*30 м |
| Объем стандартной ячейки для испытаний, мл | 400 |
| Объем ячейки для испытаний (по требованию), мл | 320 |
| Время гашения искрового разряда, мкс | менее 100 |
| Образование нагара | отсутствует |
| Расчет параметров по ГОСТ 6581-75 | да |
| Архив испытаний | да |
| Пределы относительной погрешности измерения напряжения, % | ± 3,0 |
| Габаритные размеры, мм | 450х250×340 |
| Масса, кг | 22±1 |
| Максимальная потребляемая мощность, ВА | 115 |
| Средний срок службы, лет, не менее | 10 |
Комплект поставки АВИМ-65П
| № | Наименование | Количество |
| 1 | Аппарат испытания жидких диэлектриков с встроенным термопринтером АВИМ-65П | 1 |
| 2 | Шаблон-калибр | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Вставка плавкая 3,15А (установлена в сетевом разъёме блока управления) | 1 |
| 5 | Паспорт | 1 |
