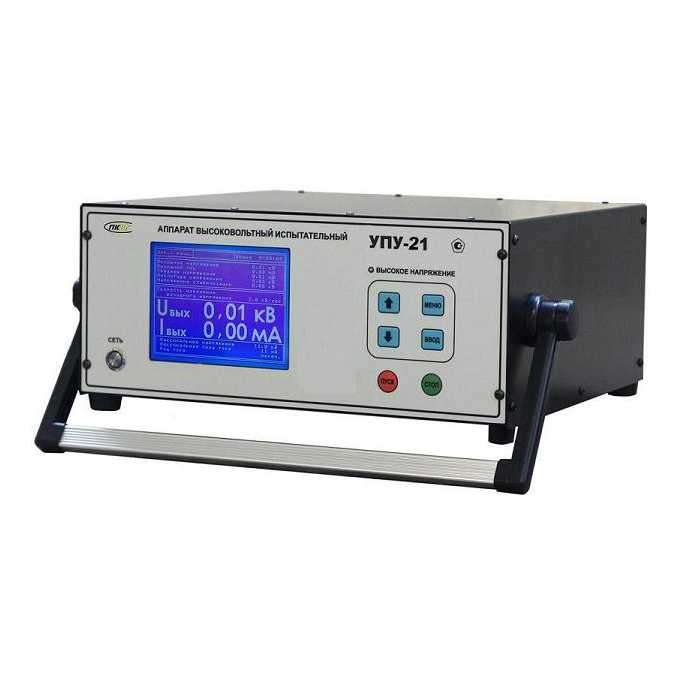

УПУ-22М Установка пробойная
Универсальная пробойная установка УПУ-22М предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Особенности установки пробойной УПУ-22М:
— Разработка и производство России;
— Разъединяемая одноблочная в двухблочную компоновка;
— Встроенный двухполупериодный выпрямитель;
— Два диапазона измерения тока 10 мкА…5 мА и 1 мА…250 мА;
— Два токовых канала измерения — с заземленной и незаземленной нагрузками;
— Влагопылезащитное исполнение блоков IP54;
— Стальной корпус;
— Встроенное разрядное устройство;
— Встроенный конденсатор;
— Промышленный графический экран с температурным диапазоном -30…+50 °C;
— Промышленная герметичная пленочная клавиатура;
— Защита экрана — поликарбонат с защитным покрытием;
— Графическое отображение тока и напряжения;
— Установка тока отключения от 1 до 250 мА с шагом 1 мА;
— Установка тока ограничения от 1 до 250 мА с шагом 1 мА — режим поддержания тока;
— Автоматический и ручной режим работы, таймер;
— Необслуживаемый высоковольтный блок.
Технические характеристики установки пробойной УПУ-22М:
| Параметр | Значение |
| Диапазон измерения напряжения переменного и постоянного тока, В | 30…11000 |
| Первый диапазон измерения силы переменного и постоянного тока для незаземленной нагрузки, мкА |
10…5000 |
| Второй диапазон измерения силы переменного и постоянного тока для заземленной нагрузки, мА |
1,00…250,0 |
| Пределы допускаемой относительной погрешности измерения напряжения, % | ± 3,0 |
| Пределы допускаемой относительной погрешности измерения силы тока, % | ± 3,0/0,06 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, не менее, ч | 8000 |
| Максимальная потребляемая мощность, ВА | 3000 |
| Габаритные размеры, мм | 360х165×420 |
| Масса, кг | 27±1 |
Комплект поставки УПУ-22М
| № | Наименование | Количество |
| 1 | Установка пробойная УПУ-22М | 1 |
| 2 | Кабель высоковольтный | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Ответная часть разъёма блокировк | 1 |
| 5 | Провод заземления | 1 |
| 6 | Вставка плавкая 5 А (установлена в сетевом разъёме) | 1 |
| 7 | Паспорт | 1 |
