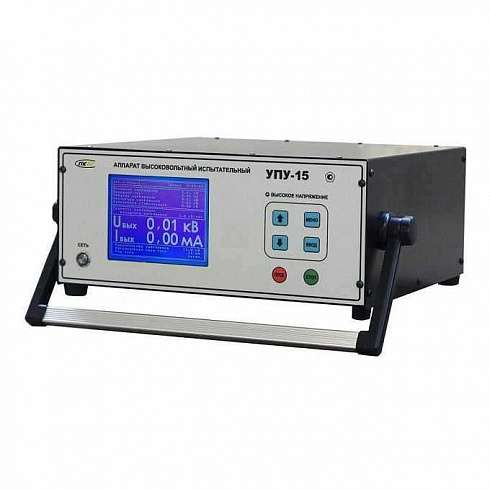

УПУ-15 Установка высоковольтная
Аппарат высоковольтный испытательный УПУ-15 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Кроме того, совместно с ванной испытательной АВИЦ-20П, аппарат позволяет в автоматическом режиме проводить испытание средств защиты, используемых в электроустановках.
Особенности установки высоковольтной УПУ-15:
— Разработка и производство России;
— Работает совместно с ванной АВИЦ-20П;
— Встроенный интерфейс USB — по требованию;
— Влагопылезащитное исполнение блоков IP54;
— Стальной корпус;
— Точность измерения;
— Два токовых канала измерения — с заземленной и незаземленной нагрузками;
— Встроенное разрядное устройство;
— Встроенный диодный выпрямитель;
— Встроенный конденсатор;
— Промышленный графический экран с температурным диапазоном -30…+50 °C;
— Защита экрана — поликарбонат с защитным покрытием;
— Графическое отображение тока и напряжения;
— Установка тока отключения от 1 до 35 мА с шагом 1 мА;
— Режим стабилизации тока;
— Автоматический и ручной режим работы, таймер;
— Необслуживаемый высоковольтный блок.
Технические характеристики установки высоковольтной УПУ-15:
| Параметр | Значение |
| Диапазон измерения напряжения переменного тока, кВ | 0,10…15,00 |
| Диапазон измерения напряжения постоянного тока, кВ | 0,10…10,00 |
| Диапазон измерения силы переменного тока, мА | 0,05…35,00 |
| Диапазон измерения силы постоянного тока, мА | 0,03…10,00 |
| Пределы допускаемой относительной погрешности измерения напряжения, % | ± 1,0/0,1 |
| Пределы допускаемой относительной погрешности измерения силы тока, % | ± 1,0/0,1; ±2,0/0,1 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, не менее, ч | 8000 |
| Максимальная потребляемая мощность, ВА | 650 |
| Габаритные размеры, мм | 360х165×340 |
| Масса, кг | 24±1 |
Комплект поставки УПУ-15
| № | Наименование | Количество |
| 1 | Аппарат высоковольтный испытательный УПУ-15 | 1 |
| 2 | Кабель высоковольтный | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Ответная часть разъёма блокировки | 1 |
| 5 | Провод заземления | 1 |
| 6 | Вставка плавкая 5 А (установлена в сетевом разъёме) | 1 |
| 7 | Паспорт | 1 |
