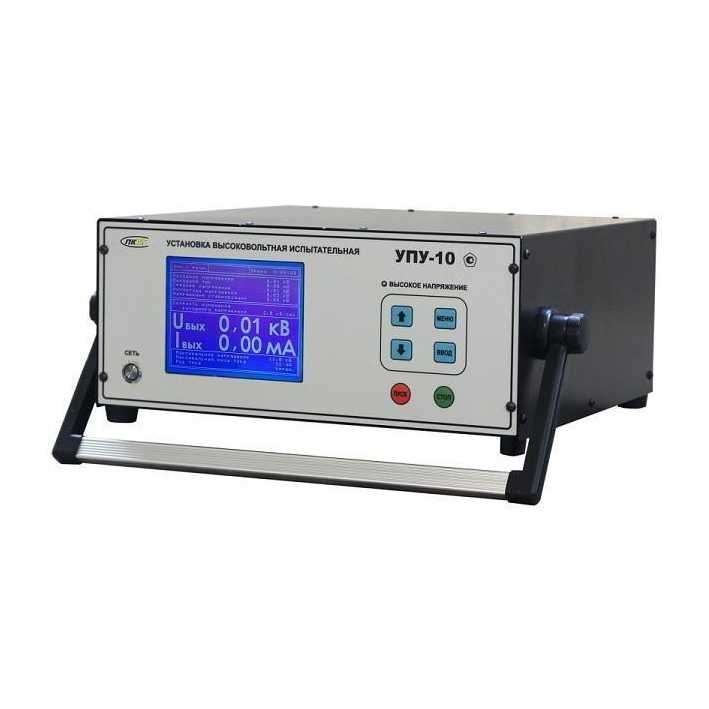

УПУ-10 Универсальная пробойная установка
Аппарат высоковольтный испытательный УПУ-10 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Аппарат УПУ-10 предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.
Особенности универсальной пробойной установки УПУ-10:
— Разработка и производство России;
— Измерение малых токов — дискретность 100 нА;
— Два токовых канала измерения — с заземленной и незаземленной нагрузками;
— Встроенное разрядное устройство;
— Встроенный диодный выпрямитель;
— Встроенный конденсатор;
— Графический экран — промышленный, рабочая температура -30…+50 градусов Цельсия;
— Защита экрана — поликарбонат с защитным покрытием;
— Стальной корпус;
— Графическое отображение тока и напряжения;
— Установка тока отключения от 1 до 11 мА с шагом 1 мА;
— Установка тока ограничения от 1 мА до 11 мА с шагом 1 мА;
— Режим стабилизации тока — ПРОЖИГ;
— Автоматический и ручной режим работы, таймер.
Технические характеристики универсальной пробойной установки УПУ-10:
| Параметр | Значение |
| Диапазон измерения напряжения переменного тока, кВ | 0,050…11,00 |
| Диапазон измерения напряжения постоянного тока, кВ | 0,050…11,00 |
| Диапазон измерения силы переменного тока, мкА…мА | От 0,5 мкА до 11,00 мА |
| Диапазон измерения силы постоянного тока, мкА…мА | От 0,5 мкА до 11,00 мА |
| Дискретность измерения напряжения, В | 1 |
| Дискретность измерения силы тока, нА | 100 |
| Пределы относительной погрешности измерения напряжения, % | ± 1,0/0,3 |
| Пределы относительной погрешности измерения силы тока, % | ± 1,0/0,3; ± 2,0/0,3 |
| Габаритные размеры, мм | 360 х 165 х 370 |
| Масса, кг | 24±1 |
| Максимальная потребляемая мощность, ВА | 200 |
| Средний срок службы, лет, не менее | 5 |
Комплект поставки УПУ-10
| № | Наименование | Количество |
| 1 | Универсальная пробойная установка УПУ-10 | 1 |
| 2 | Кабель высоковольтный | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Ответная часть разъёма блокировки | 1 |
| 5 | Провод заземления | 1 |
| 6 | Вставка плавкая 5А (установлена в сетевом разъёме) | 1 |
| 7 | Паспорт | 1 |
