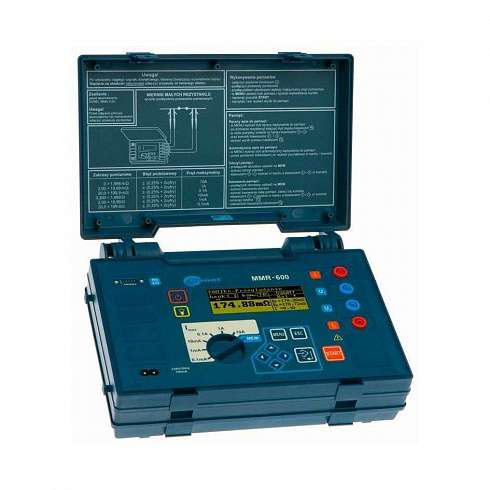

MMR-600 Микроомметр
Назначение микроомметра MMR-600
Микроомметр MMR-600 предназначен для проведения измерений на сопротивлениях различного вида (активных, индуктивных) при тестировании сварных и эквипотенциальных соединений, зажимов, клемм, соединителей, сварных рельсов, кабелей и проводов, двигателей и обмоток трансформаторов, низкоомных катушек сопротивления.
Для ускорения процесса измерения на объектах без внутренних напряжений и электротермических сил применяется измерение однонаправленным током; измерение двунаправленным током устраняет ошибки, появляющиеся от присутствия в измеряемом объекте таких напряжений и сил.
Особенности микроомметра MMR-600
— измерение малых значений сопротивлений с разрешением 1 мкОм рабочим током от 0,1 мА до 10 А;
— проверка непрерывности заземляющего проводника и качества всех соединений;
— три способа запуска измерений:
— нормальный (одно измерение активного сопротивления);
— автоматический (подключение всех четырех измерительных проводов к объекту);
— непрерывный (измерение одно за другим непрерывно с отображением результата через три секунды);
— измерение двунаправленным током;
— автоматический разряд индуктивности после измерения;
— высокая помехоустойчивость;
— память 990 измерений;
— передача данных в компьютер.
Характеристики микроомметра MMR-600
| Диапазон | Разрешение | Точность | Напряжение для диапазона | Рабочий ток |
| 0 … 1,999 мОм | 1 мкОм | ± (0,25% и. в. + 2 мкОм) | 20 мВ | 10 А |
| 2,00 … 19,99 мОм | 10 мкОм | ± (0,25% и. в. + 20 мкОм) | 20 мВ | 1 А |
| 20,0 … 199,9 мОм | 0,1 мОм | ± (0,25% и. в. + 0,2 мОм) | 20 мВ | 0,1 А |
| 0,20 … 1,999 Ом | 1 мОм | ± (0,25% и. в. + 2 мОм) | 20 мВ | 10 мА |
| 2,00…19,99 Ом | 10 мОм | ± (0,25% и. в. + 20 мОм) | 20 мВ | 1 мА |
| 20,00 … 199,9 Ом | 0,1 Ом | ± (0,25% и. в. + 0,2 Ом) | 20 мВ | 0,1 мА |
Дополнительные технические характеристики микроомметра MMR-600
| Габариты (Ш x В x Г) | 295 x 222 x 95 мм |
| Масса | 1,7 кг |
| Дисплей | графический, 192×64 пункта |
| Стандарт интерфейса | RS-232 |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 3A |
| Время зарядки аккумуляторов | ок. 2,5 час |
| Количество измерений током 10 A | 300 |
| Время проведения измерения активного сопротивления:
o с выбранным типом объекта активного сопротивления и двунаправленным протеканием тока o с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта |
3 сек. несколько минут (макс. 10) |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Номинальная температура | -20 … +25°C |
| Температурный коэффициент | ± 0,01% и.в. / °С |
| Время до самовыключения | 2 мин. |
| Максимальное активное сопротивление проводов для тока 10 A | 0,1Ом |
| Максимальная индуктивность измеряемого объекта | 40 Гн |
| Точность установки измерительного тока | ± 10% |
| Вид электроизоляции | двойная, согласно PN-EN 61010-1:2002 |
| Категория безопасности | II 600В согласно PN-EN 61010-1:2002 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Защита от наружного напряжения | до 440В переменного тока на протяжении 10 секунд |
| Невосприимчивость на фон | дополнительная погрешность ≤ 1% для напряжения ≤ 100 мВ при 50 Гц |
| Стандарт качества | разработка, проект и производство согласно ISO 9001 |
Комплектация микроомметра MMR-600
— Прибор
— Документация
— Кабель сетевой
— Кабель двухпроводный 3 м
— Зажим «Крокодил» изолированный черный K03
— Кабель последовательного интерфейса RS-232
— Футляр с ремнём L1
— Ремни «Свободные руки»
— Аккумуляторная батарея NiMH SONEL-03 4,8V
