АЧХИ-102 Измеритель частотных характеристик трансформаторов
Анализатор частотных характеристик трансформаторов АЧХИ-102 предназначен для экспериментального определения амплитудо- и фазочастотных характеристик динамических объектов, не только трансформаторов, но и электро- и гидроприводов, технологических установок, систем управления промышленным оборудованием и транспортом и др.
Амплитудо-частотная характеристика трансформатора — это, можно сказать, его «карта здоровья».
Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявлять дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

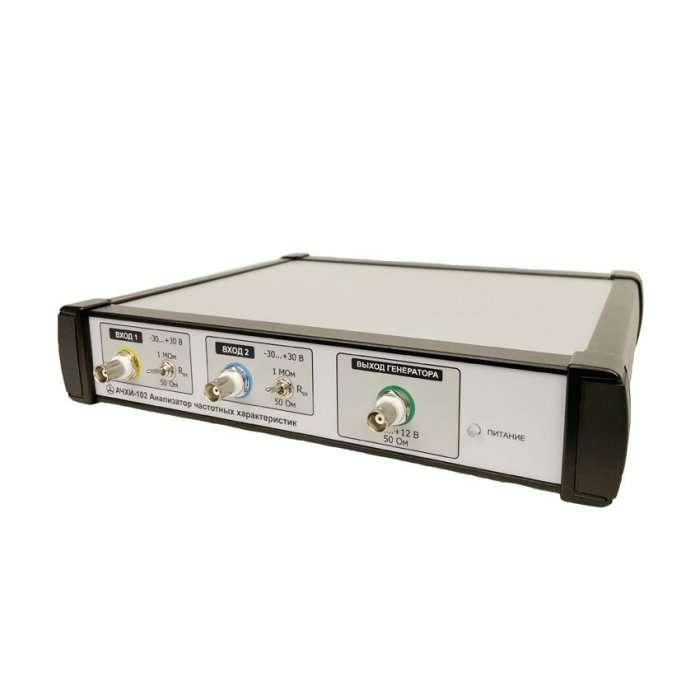

Конструктив прибора: прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.
Функции измерителя АЧХИ-102
— Определение амплитудо- и фазочастотных характеристик динамических объектов в диапазоне частот 0,1 мГц…2 МГц
Технические характеристики измерителя АЧХИ-102
| Выход генератора: | |
| Диапазон частот | 0,1 мГц…2 МГц |
| Выходное напряжение АС | 1 мВ…10 В |
| Выходное напряжение DC | ±0…5 В |
| Выходной ток | до 100 мА |
| Измерительные входы: | |
| Входное сопротивление | 1 МОм |
| Диапазон частот | 0,1 мГц…2 МГц |
| Диапазон входов -300 В<AC+DC<+300 В c внешним аттенюатором 1:10 | |
| Динамический диапазон | ±120 дБ |
| Погрешность определения модуля не более 0,1 дБ, фазы — 0,5 град | |
| Диапазон определения фазы | ± 180 град |
| Общие: | |
| Питание от сети ~220 В, 50 Гц | |
| Масса не более | 3 кг |
| Габариты | 320х250х50 мм |
| Связь с ПК по USB-интерфейсу |
