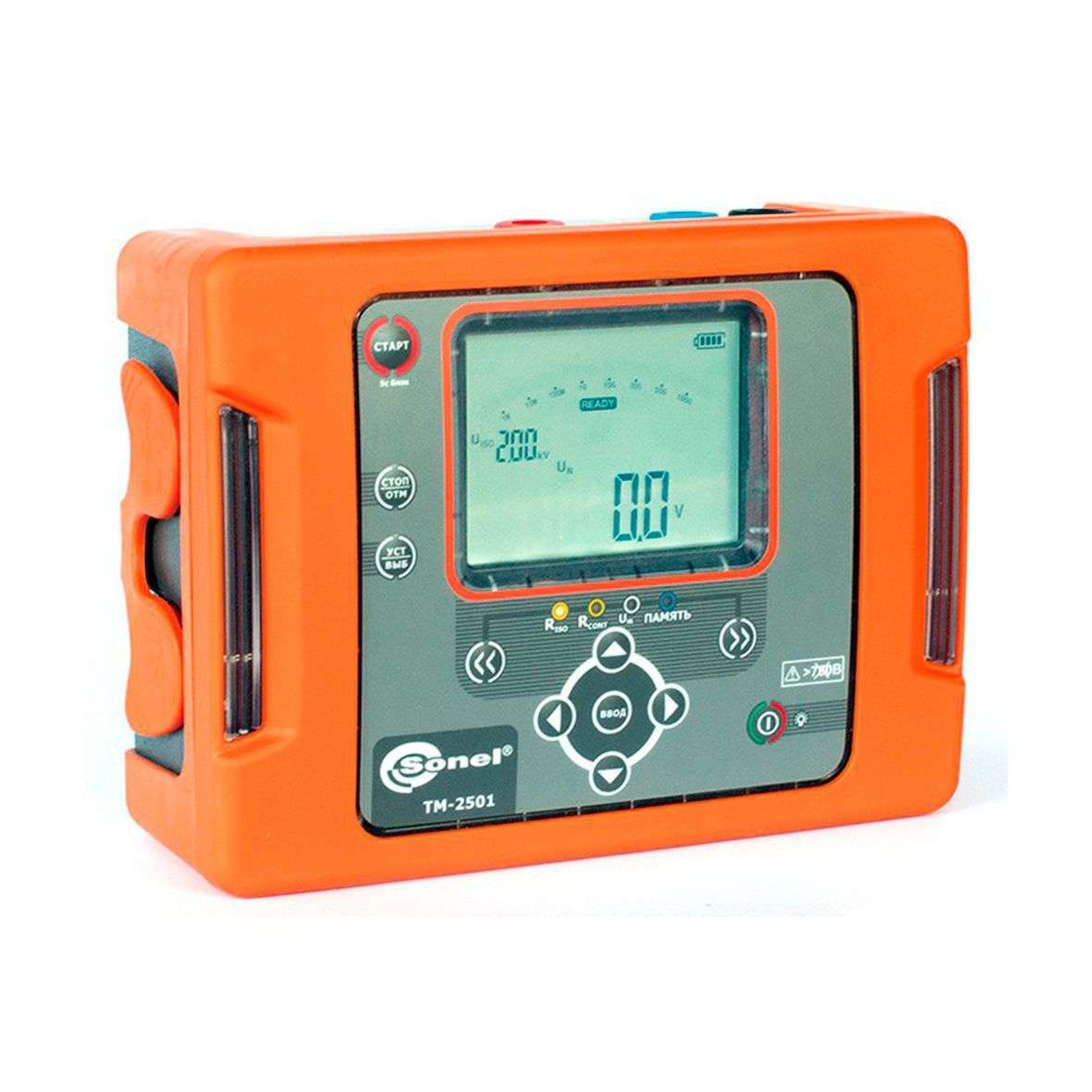

ТМ-2501 Измеритель параметров электроизоляции
Назначение и область применения мегаомметра TM-2501
TM-2510 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм.
Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Отличительной особенностью TM-2501 является возможность работы при использовании внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В (через Адаптер автомобильный (12В)), либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.
Основные характеристики мегаомметра ТМ-2501
— измерительное напряжение до 2500 В: установка произвольной величины 100…2500 В с шагом 100 В;
— измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
— вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
— индикация измеряемого сопротивления и тока утечки;
— автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
— измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
— измерение напряжения переменного и постоянного тока до 750В;
— работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В («прикуривателя») или внешнего аккумулятора;
— сохранение результатов измерений в память и передача данных на ПК;
— совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
— рабочий диапазон температур от -20°C до +50°C
Измерение сопротивления изоляции мегаомметра TM-2501
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom…1,000 ТОм (IISOnom=1 мА)
Характеристики мегаомметра ТМ-2501
| Диапазон | Разрешение | Основная погрешность |
| 0,0…999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…9,999 ГОм | 0,001 ГОм | |
| 10,00…99,99 ГОм | 0,01 ГОм | |
| 100,0…999,9 ГОм | 0,1 ГОм |
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
| Диапазон | Разрешение |
| до 100 В | 50 ГОм |
| 200…400 В | 100 ГОм |
| 500…900 В | 250 ГОм |
| 1000…2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin — не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где: RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя UISOnom — номинальное напряжение измерения IISOmax — максимальный ток преобразователя (1 мА)
Низковольтное измерение сопротивления мегаомметра TM-2501
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом
| Диапазон | Разрешение | Основная погрешность |
| 0,00…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
Напряжение на разомкнутых измерительных проводниках: 4…24 В
Выходной ток при R<2 Ом: мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Дополнительные технические характеристики мегаомметра TM-2501
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600В (III 1000В) по PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP65 |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч |
| Габаритные размеры | 200×150×75 мм |
| Масса измерителя | около 0,9 кг |
| Температура хранения | –20…+60° C |
| Рабочая температура | -20…+50° C |
| Память результатов измерений | 990 ячеек, 11880 результатов |
| Интерфейс | USB |
Таблица сравнения
| Измерение | MIC-10 | MIC-30 | TM-2501 | TM-5001 | MIC-2505 | MIC-2510 |
| Напряжение | 1000 В: 50 В, 100 В, 250 В, 500 В, 1000 В |
1000 В: 50…1000 В шаг 10В |
2500 В: 100…2500 В шаг 100 В |
5000 В: 50…500 В шаг 50 В 500…5000 В шаг 100 В |
2500В: 500 В, 1000 В, 2500 В |
2500В: 50…2500 В шаг 10 В |
| Сопротивление | 10 ГОм | 100 ГОм | 1000 ГОм | 5000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | — | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол |
| Ток утечки | — | + | + | + | + | + |
| Rcont | + | + | + | — | — | + |
| Емкость | + | + | — | — | — | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| AutoISO/Адаптеры | — | Адаптер WS-04 | — | — | AutoISO-2500 | |
| Температура окр. среды | — | — | — | — | — | + Зонд ST-1 |
| Память/ПК | — | + OR-1 |
+ USB |
+ USB |
— USB |
+ USB или OR-1 |
| Питание (работа) от сети 220В | — | — | + | + | — | — |
| Питание (работа) от внешнего аккумулятора | — | — | + | + | — | — |
| Графический анализ | — | — | + | + | — | + |
| RampTest | — | — | — | + | — | — |
| Фильтр э/м помех | — | — | — | + | — | — |
Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом
Комплектация мегаомметра TM-2501
— Зажим «Крокодил» изолированный голубой K02 (1 шт.)
— Зажим «Крокодил» изолированный красный K02 (1 шт.)
— Зажим «Крокодил» изолированный черный K01 (1 шт.)
— Зарядное устройство для аккумуляторов Z7 (1 шт.)
— Зонд острый с разъемом «банан» красный 5кВ (1 шт.)
— Зонд острый с разъемом «банан» черный 5кВ (1 шт.)
— Кабель последовательного интерфейса USB (1 шт.)
— Кабель сетевой WAPRZLAD230CZ (1 шт.)
— Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой (1 шт.)
— Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный (1 шт.)
— Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный (1 шт.)
— Футляр M8 (1 шт.)
