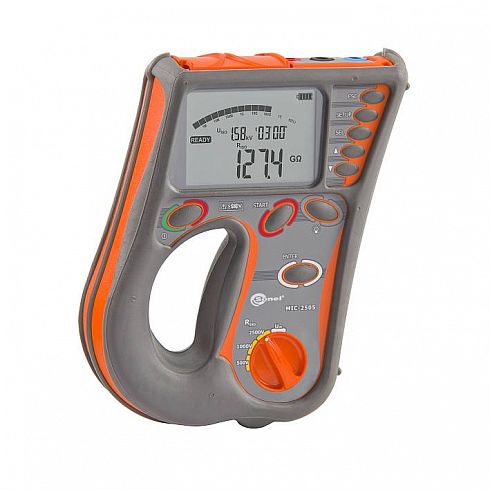

MIC-2505 Измеритель параметров электроизоляции, мегаомметр
Назначение измерителя параметров электроизоляции MIC-2505
MIC-2505 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Основные характеристики измерителя параметров электроизоляции MIC-2505
— измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В;
— измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
— вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
— звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
— постоянная индикация измеряемого сопротивления или тока утечки;
— автоматическая разрядка емкости кабеля после окончания измерения изоляции;
— измерение напряжения переменного и постоянного тока до 600 В.
Характеристики измерителя параметров электроизоляции MIC-2505
| Измерение напряжения переменного и постоянного тока (True RMS) | |||
| Диапазон | Разрешение | Основная погрешность | |
| 0,0…600 В | 1 В | ±(3% и. в. + 2 е. м. р.) | |
| Диапазон частоты: 45…65 Гц | |||
| Измерение сопротивления изоляции | |||
| Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom…2,000 ТОм (IISOnom=»1 мА) | |||
| 0,0…999,9 кОм | 0,1″ кОм | ±(3% и. в. + 20 е. м. р.) | |
| 1,000…9,999 МОм | 0,001 МОм | ||
| 10,00…99,99 МОм | 0,01 МОм | ||
| 100,0…999,9 МОм | 0,1 МОм | ||
| 1,000…9,999 ГОм | 0,001 ГОм | ||
| 10,00…99,99 ГОм | 0,01 ГОм | ||
| 100,0…999,9 ГОм | 0,1 ГОм | ||
| 1,000…2,000 ТОм | 0,001 ТОм | ||
| Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения | |||
| 500 В | 500 ГОм | ||
| 1000 В | 1,00 ТОм | ||
| 2500 В | 2,00 ТОм | ||
| Дополнительные технические характеристики измерителя параметров электроизоляции MIC-2505 | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | пакет аккумуляторов SONEL L-1 NiMH 9,6 В |
| Габаритные размеры | 260×190×60 мм |
| Масса измерителя | около 1,3 кг |
| Температура хранения | –20…+70° C |
| Рабочая температура | -10…+40° C |
Таблица сравнения
| Измерение | MIC-10 | MIC-30 | TM-2501 | TM-5001 | MIC-2505 | MIC-2510 |
| Напряжение | 1000 В: 50 В, 100 В, 250 В, 500 В, 1000 В |
1000 В: 50…1000 В шаг 10В |
2500 В: 100…2500 В шаг 100 В |
5000 В: 50…500 В шаг 50 В 500…5000 В шаг 100 В |
2500В: 500 В, 1000 В, 2500 В |
2500В: 50…2500 В шаг 10 В |
| Сопротивление | 10 ГОм | 100 ГОм | 1000 ГОм | 5000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | — | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол |
| Ток утечки | — | + | + | + | + | + |
| Rcont | + | + | + | — | — | + |
| Емкость | + | + | — | — | — | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| AutoISO/Адаптеры | — | Адаптер WS-04 | — | — | AutoISO-2500 | |
| Температура окр. среды | — | — | — | — | — | + Зонд ST-1 |
| Память/ПК | — | + OR-1 |
+ USB |
+ USB |
— USB |
+ USB или OR-1 |
| Питание (работа) от сети 220В | — | — | + | + | — | — |
| Питание (работа) от внешнего аккумулятора | — | — | + | + | — | — |
| Графический анализ | — | — | + | + | — | + |
| RampTest | — | — | — | + | — | — |
| Фильтр э/м помех | — | — | — | + | — | — |
Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом
Комплектация измерителя параметров электроизоляции MIC-2505
— Аккумуляторная батарея NiMH SONEL-10 9,6V (1 шт.)
— Зажим «Крокодил» изолированный голубой К09 11 кВ (1 шт.)
— Зажим «Крокодил» изолированный черный К09 11 кВ (1 шт.)
— Зарядное устройство для аккумуляторов Z7 (1 шт.)
— Зонд острый с разъемом «банан» красный 5кВ (1 шт.)
— Кабель сетевой WAPRZLAD230CZ (1 шт.)
— Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой (1 шт.)
— Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный (1 шт.)
— Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный (1 шт.)
— Ремень для переноски прибора (1 шт.)
— Футляр L4 (1 шт.)
