П-806 Приемник для поиска повреждений в кабелях
Приемник для поиска повреждений в кабелях П-806 предназначен:
— для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
— для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
— для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков.
При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024±2 Гц и 2048± 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).
При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 — 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).
Приемник П-806 предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.
ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.
Технические характеристики приемника П-806
Частоты настройки, Гц — 1024 ± 2 и 2048±4
Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более — 50
Полоса пропускания в различных режимах работы приведены в таблице
| Режим | Полоса пропускания по уровню — 3 дБ, Гц | Полоса пропускания по уровню -20 дБ, Гц |
| 1024 Гц | 9+ 1 | 10 +2 |
| 2048 Гц | 10+ 2 | 12 +4 |
| АКУСТ | 100-1200 | — |
Нагрузка — головные телефоны сопротивлением 16-100 Ом.
Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью (1300-1800) мА∙ч входящих в комплект поставки.
Номинальное напряжение питания, В — 5
Потребляемый ток, мА — 30-130
Продолжительность работы без подзарядки, час — 15 — 50
В приемнике имеется возможность оперативного контроля уровня заряда аккумулятора и величины входного сигнала.
Габаритные размеры и масса приемника П-806
| Наименование | Габаритные размеры, мм | Масса, кг,
не более |
| Приемник П-806 | 140х90х90 | 0,6 |
| Датчик индукционный П805-ДИ2 | 195х55х33 | 0,4 |
| Датчик акустический ДАГ-5 | 110х63х90 | 0,35 |
| Электрод ручной потенциальный | 120х40х15 | 0,2 |
| Ручка- держатель датчиков | 30х600 (в работе); 30х360 (при транспортировании) | 0,3 |
| Телефоны головные | 220х180х80 | 0,3 |

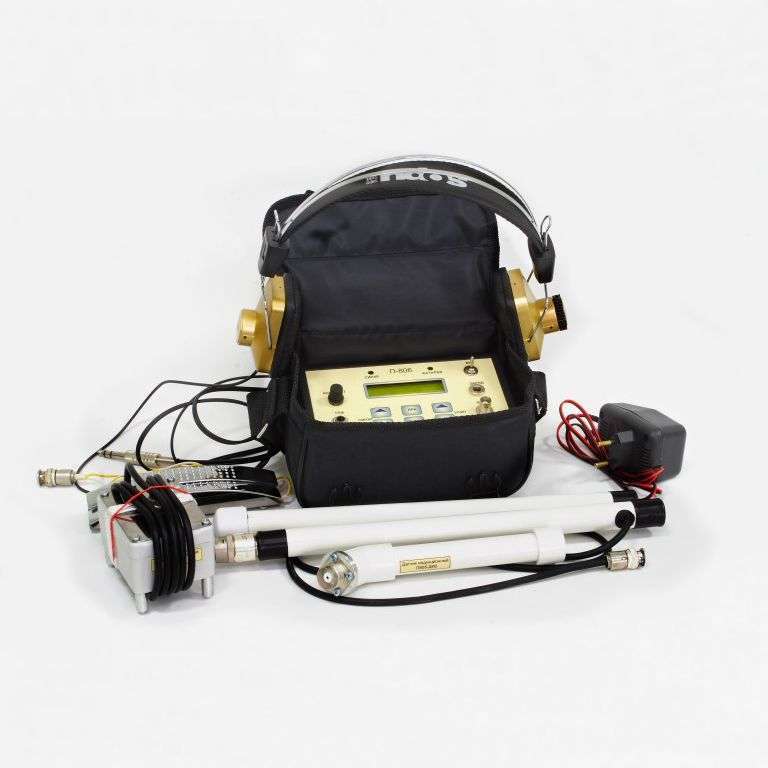

Комплектация приемника П-806
| №п/п | Наименование | Кол-во | Примечание
|
| 1 | Приемник П-806 | 1 | |
| 2 | Датчик индукционный П805-ДИ2 | 1 | |
| 3 | Датчик акустический ДАГ-5 | 1 | |
| 4 | Электроды ручные потенциальные | 2 | |
| 5 | Телескопическая ручка-держатель датчика | 1 | |
| 6 | Телефоны головные | 1 | Сопротивление общее – (32-64) Ом |
| 7 | Сумка укладочная 1 | 1 | Для переноски приемника |
| 8 | Сумка укладочная 2 | 1 | Для переноски ЗИП |
| 9 | Ni-MH аккумулятор размера АА | 4 | Установлены в прибор |
| 10 | Адаптер сетевой 220VAC/12VDC/1A | 1 | |
| 11 | Приемник П-806. Руководство по эксплуатации. П806/3.00.00.00РЭ | 1 |
