MIC-5010

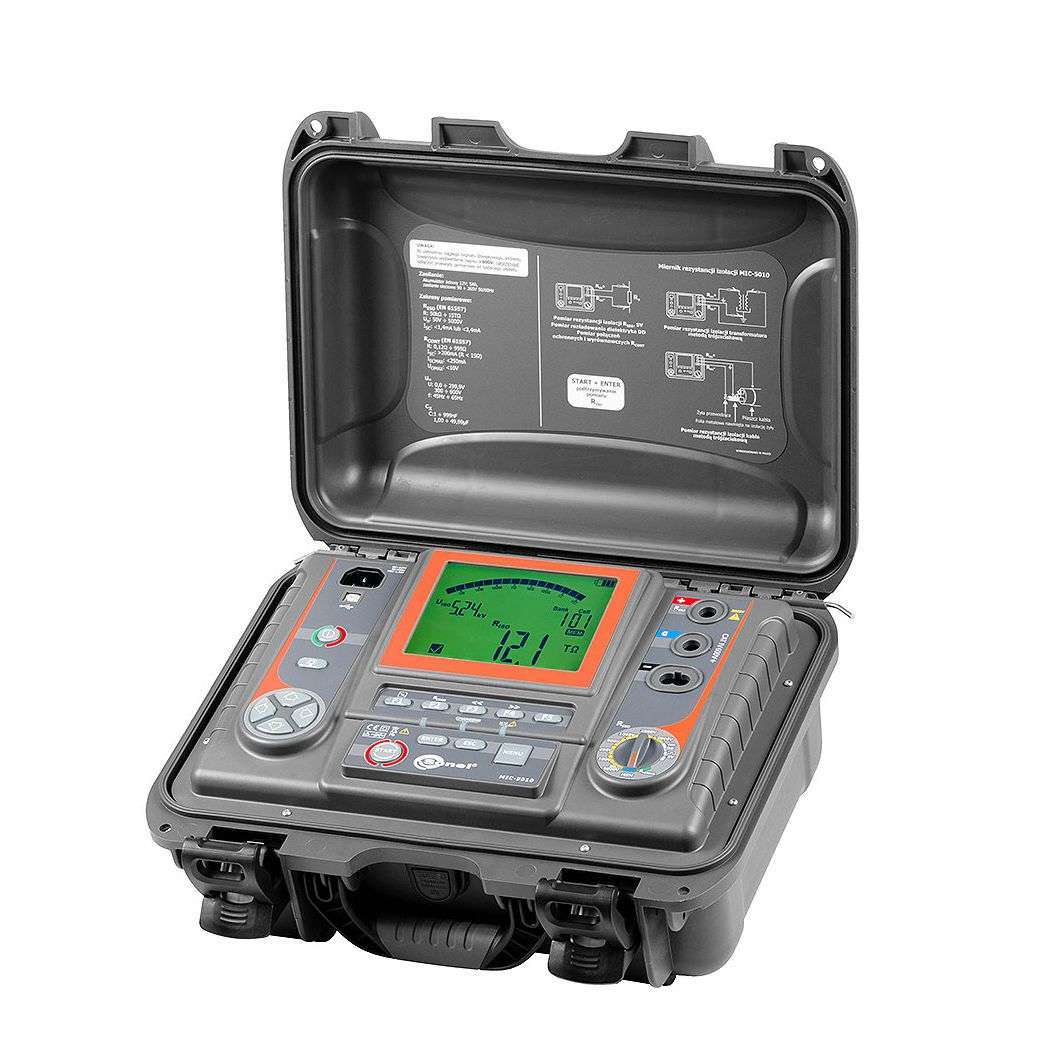

MIC-5010 Измеритель параметров электроизоляции (тераомметр)

Назначение измеритель параметров электроизоляции MIC-5010

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Основные характеристики измерителя MIC-5010

— Измерение сопротивления электроизоляции RISO до 15 ТОм;

— Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);

— Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;

— Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;

— Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;

— Установка времени измерения — до 99’59 ‘;

— Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;

— Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;

— Индикация измерительного напряжения;

— Измерительный ток – 1,2 мА или 3 мА;

— Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;

— Защита от объекта измерения находящегося под напряжением;

— Измерение емкости в процессе измерения сопротивления электроизоляции;

— Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);

— Измерение коэффициента разряда диэлектриков (DD);

— Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;

— Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);

— Регулируемые пределы измерения Riso и RCONT;

— Измерение постоянного и переменного напряжения до 600 В;

— Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.

— Подсветка клавиатуры и дисплея;

— Питание от встроенного аккумулятора;

— Встроенное зарядное устройство.

Характеристики измерителя MIC-5010

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Таблица сравнения

Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15

Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60

DAR — коэффициент диэлектрического поглощения

PI — индекс поляризации

Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы

Комплектация измерителя MIC-5010

— Зажим «Крокодил» изолированный голубой К09 11 кВ (1 шт.)

— Зажим «Крокодил» изолированный красный К09 11 кВ (1 шт.)

— Зажим «Крокодил» изолированный черный К09 11 кВ (1 шт.)

— Зонд острый с разъёмом «банан» красный (1 шт.)

— Зонд острый с разъемом «банан» черный (1 шт.)

— Кабель сетевой стандарта IEC (1 шт.)

— Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м (1 шт.)

— Провод измерительный 1,8 м с разъемами «банан» 10 кВ красный (1 шт.)

— Провод измерительный 1,8 м с разъемами «банан» экранированный 10 кВ черный (1 шт.)

— Футляр L4 (1 шт.)
