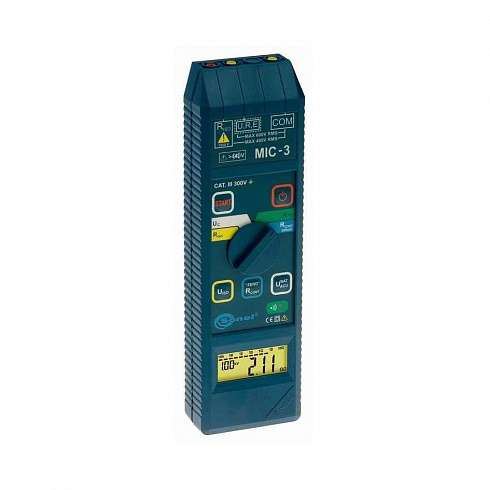

MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов
Назначение измерителя сопротивления MIC-3
Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений.
Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.
Особенности измерителя сопротивления MIC-3
— измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
— измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями — 250, 500 и 1000 В;
— контроль целостности электрических цепей;
— низковольтное измерение активного сопротивления в диапазоне 0…400 Ом;
— саморазряд ёмкости измеренного объекта после окончания измерения;
— автоматический выбор измерительных диапазонов;
— измерение напряжения переменного и постоянного тока;
— акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [B]) — 0 + 10% от заданного значения
Температурная стабильность напряжения — меньше чем 0,1% /°C
Характеристики измерителя сопротивления MIC-3
| Измерение сопротивления изоляции | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| Для UN=»250 В: 250 кОм … 1000 МОм Диапазон измерения согласно IEC 61557-2″ | ||
| 0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 … 19,99 МОм | 0,01 МОм | |
| 20,0 … 199,9 МОм | 0,1 МОм | |
| 200 … 1000 МОм | 1 МОм | |
| Для UN=»500 В: 500 кОм … 1999 МОм Диапазон измерения согласно IEC 61557-2 | ||
| 0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 … 19,99 МОм | 0,01 МОм | |
| 20,0 … 199,9 МОм | 0,1 МОм | |
| 200 … 1999 МОм | 1 МОм | |
| Для UN=1000 В: 1000 кОм … 3,0 ГОм Диапазон измерения согласно IEC 61557-2 | ||
| 0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
| 2,00 … 19,99 МОм | 0,01 МОм | |
| 20,0 … 199,9 МОм | 0,1 МОм | |
| 200 … 1999 МОм | 1 МОм | |
| 2,00 … 3,00 ГОм | 0,01 ГОм | ± (4% и. в. + 6 ед. мл. разряда) |
| Низковольтное измерение активного сопротивления | ||
| 0,0 … 199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 200 … 399 Ом | 1 Ом | |
| Звуковой сигнал для активного сопротивления ниже — 10 Ом Максимальное напряжение на открытых зажимах — 5″ В Максимальный ток при замкнутых зажимах — 10 мА | ||
| Измерение активного сопротивления защитных и уравнительных соединений | ||
| Диапазон измерения согласно IEC 61557-4: 0,11 … 399 Ом | ||
| 0,00 … 19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 20,0 … 199,9 Ом | 0,1 Ом | |
| 200 … 399 Ом | 1 Ом | |
| Максимальное напряжение на открытых зажимах — 5,0 В Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200 мА | ||
| Измерение напряжения (между зажимами «COM» и «U, R, E»)
Напряжение постоянного тока |
||
| 0 … 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
| Напряжение переменного тока 45…65 Гц (синусоидальная форма с наличием гармоник < 2%) | ||
| 0 … 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
| Дополнительные технические характеристики измерителя MIC-3 | |
| Габариты (Ш x В x Г) | 230 x 67 x 35 мм |
| Масса | 0,3 кг |
| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Номинальное напряжение сети | 230 В |
| Питание измерителя | 2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 2 минуты |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Частота измерений | для измерительной функции RISO около 3 измерений в секунду |
| Количество измерений RISO | мин. 300 |
| Количество измерений RCONT | мин. 1400 |
Комплектация измерителя сопротивления MIC-3
— Прибор
— Руководство по эксплуатации
— Провод измерительный 1,2 м с разъёмами «банан» чёрный
— Элемент питания алкалиновый SONEL 1,5V AA LR6
— Футляр М1
— Зажим «Крокодил» изолированный черный K01
— Зонд острый с разъемом «банан» желтый
— Зонд острый с разъемом «банан» черный
— Провод измерительный 1,2 м с разъемами «банан» желтый
