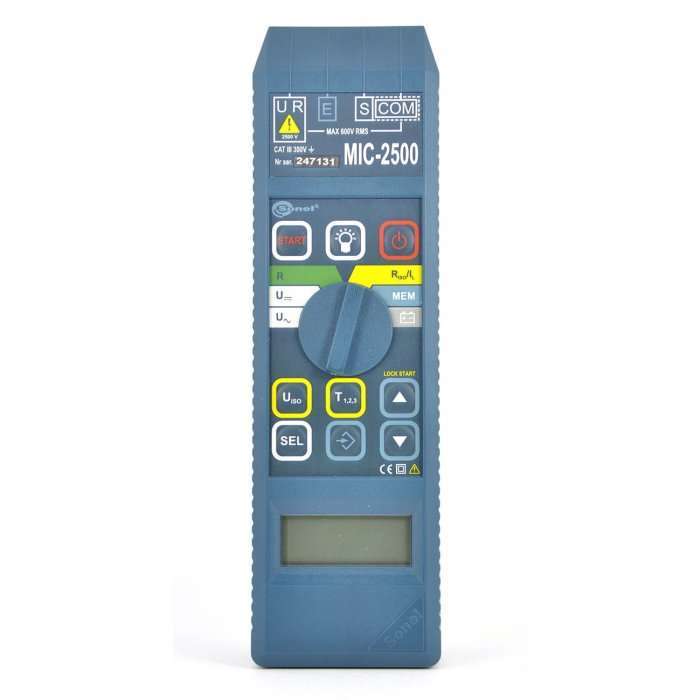

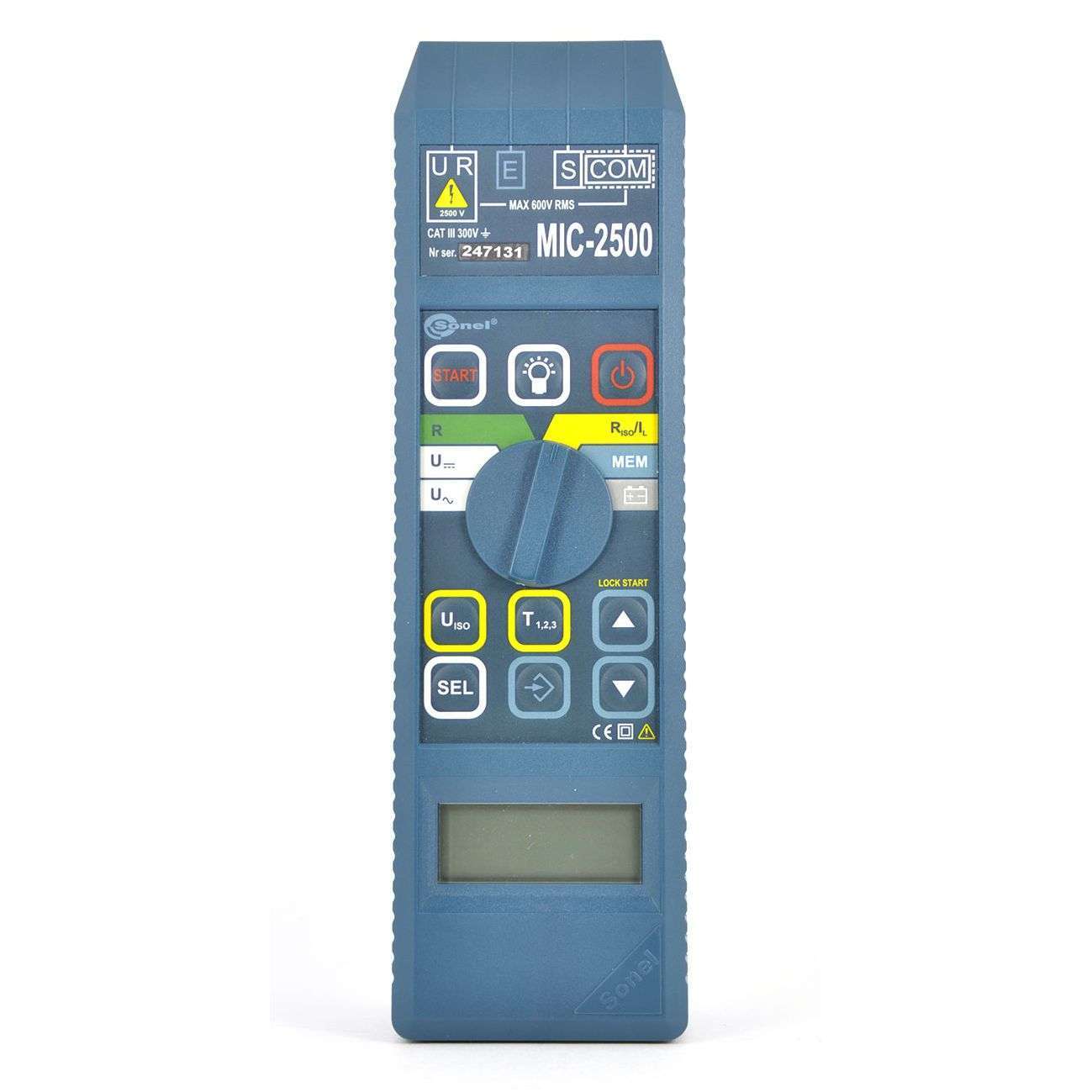

MIC-2500 Измеритель сопротивления, увлажнённости и степени старения электроизоляции
Назначение измерителя MIC-2500
Прибор MIC-2500 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).
Регистрация результатов измерений в памяти прибора и на компьютере позволяют контролировать состояние изоляции с течением времени.
Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Основные характеристики измерителя MIC-2500
— измерение сопротивления изоляции до 1100 ГОм;
— измерительное напряжение от 50 до 2500 В с шагом 10 В;
— проверка целостности цепи током до 200 мА;
— вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
— автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
— высокая точность;
— автоматический выбор измерительных диапазонов;
— отображение тока утечки;
— запоминание установленных значений измерительного напряжения и интервалов времени;
— измерение напряжения переменного и постоянного тока;
— память 990 результатов измерений;
— передача данных в компьютер.
Технические характеристики измерителя MIC-2500
Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 … 2500 В
Диапазон измерения: RISOmin=UISOnom/IISOmax … 1100 ГОм (IISOmax = 1 мА)
Характеристики измерителя MIC-2500
| Диапазон | Разрешение | Основная погрешность |
| 0,00 … 99,90 кОм | 0,01 кОм | ± (3% и. в. + 20 ед. мл. разряда) |
| 100,0 … 999,0 кОм | 0,1 кОм | |
| 1,000 … 9,990 МОм | 0,001 МОм | |
| 10,00 … 99,90 МОм | 0,01 МОм | |
| 100,0 … 999,0 МОм | 0,1 МОм | |
| 1,000 … 9,990 ГОм | 0,001 ГОм | |
| 10,00 … 99,90 ГОм | 0,01 ГОм | |
| 100,0 … 999,0 ГОм | 0,1 ГОм | |
| 1000 … 1100 ГОм | 1 ГОм |
Точность задания напряжения — 0 + 10% от установленных значений
Температурная стабильность напряжения не более 0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с
| Диапазон | Разрешение | Основная погрешность |
| 0 … 600 В | 1 В | ± (3% и.в. + 2 ед. мл. разряда) |
Низковольтное измерение сопротивления
| Диапазон | Разрешение | Основная погрешность |
| 0,0 … 99,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 100,0 … 399,9 Ом | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
Максимальное напряжение при разомкнутых зажимах — 9,6 В
Максимальный ток короткого замыкания при замкнутых зажимах — 200 мА
Дополнительные технические характеристики измерителя MIC-2500
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 68 мм |
| Масса | 0,85 кг |
| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Частота измерений для функции измерения RISO/IL | около 1 измерения в секунду |
| Количество измерений RISO | мин. 2500 |
| Номинальное напряжение сети | 230 В, 50 Гц |
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 300 секунд |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
Комплектация измерителя MIC-2500
— Прибор
— Документация
— Провод измерительный 1,2 м с разъёмами «банан» чёрный
— Зажим «Крокодил» изолированный жёлтый K02
— Футляр с ремнем М2
— Зажим «Крокодил» изолированный черный K01
— Аккумуляторные батареи NiCd SONEL 8 ECF 1800 CS (MIC-1000, MIC-2500)
— Зарядное устройство для аккумуляторов Z1
— Специальный кабель с четырехконтактным разъемом 2,5 кВ — для MIC-2500
