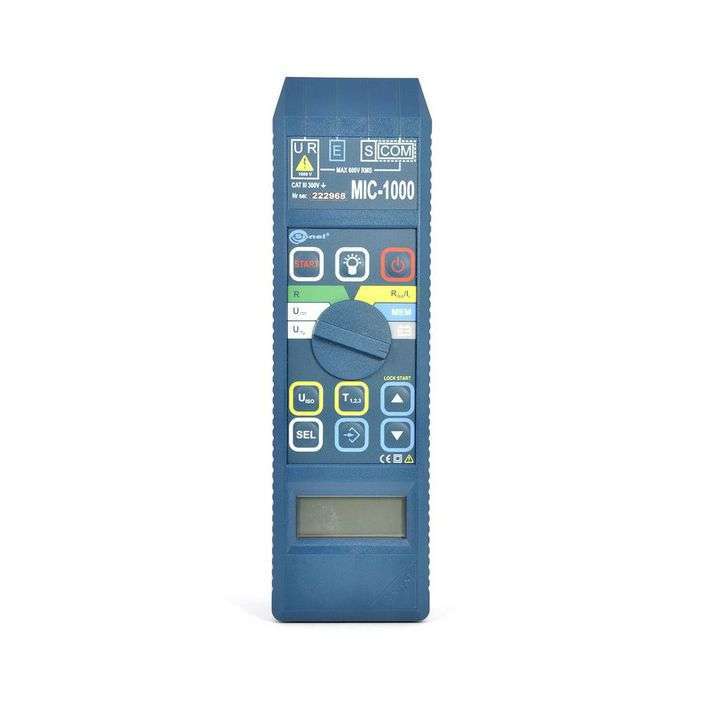

MIC-1000 Измеритель сопротивления, увлажнённости и степени старения электроизоляции
Назначение измерителя MIC-1000
Прибор MIC-1000 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).
Регистрация результатов измерения в памяти прибора и на компьютере позволяет контролировать состояние изоляции с течением времени.
Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.
Основные характеристики измерителя MIC-1000
— измерение сопротивления изоляции до 110 ГОм;
— измерительное напряжение от 50 до 1000 В с шагом 10 В;
— проверка целостности цепи током до 200 мА;
— вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
— запоминание установленных значений измерительного напряжения и интервалов времени;
— высокая точность;
— автоматический выбор измерительных диапазонов;
— отображение тока утечки;
— автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
— измерение напряжения переменного и постоянного тока;
— память 990 результатов измерений;
— передача данных в компьютер.
Технические характеристики измерителя MIC-1000
— Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50…1000 В
— Диапазон измерения:RISOmin=UISOnom/IISOmax…110,0 ГОм (IISOmax=1 мА)
Характеристики измерителя MIC-1000
| Измерение сопротивления изоляции | ||
| Диапазон | Разрешение | Погрешность основная |
| 50,00…99,90 кОм | 0,01 кОм | ± (3% и. в. + 20 ед. мл. разряда) |
| 100,0…999,0 кОм | 0,1 кОм | |
| 1,000…9,990 МОм | 0,001 МОм | |
| 10,00…99,90 МОм | 0,01 МОм | |
| 100,0…999,0 МОм | 0,1 МОм | |
| 1,000…9,990 ГОм | 0,001 ГОм | |
| 10,00…99,90 ГОм | 0,01 ГОм | |
| 100,0…110,0 ГОм | 0,1 ГОм | |
Точность задания напряжения (Robc[Ом] > 1000*UN[В]) 0 + 10% от установленных значений
Температурная стабильность напряжения не более 0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации: три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.
Измерение напряжения постоянного тока
| 0…600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Измерение напряжения переменного тока
| 0…600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Низковольтное измерение сопротивления
| 0,0…99,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 100,0…399,9 | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
— звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
— максимальное напряжение при разомкнутых зажимах 9,6 В
— максимальный ток короткого замыкания при замкнутых зажимах 200 мА
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температура рабочая | — 10…+ 40°C |
| Температура хранения | — 20…+ 60°C |
| Время до самовыключения | — функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд) — остальные функции измерения….300 секунд |
| Частота измерений для функции измерения RISO/IL Количество измерений RISO | ок. 1 измерения в секунду. мин. 2500 |
| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Питание | 230 В, 50 Гц |
| Габаритные размеры | 230х67х68 мм |
| Масса | 0,33 кг (без аккумуляторов), 0,85 кг (с аккумуляторами) |
Комплектация измерителя MIC-1000
— Прибор
— Зарядное устройство для аккумуляторов со штекером 3,5 мм
— Зажим «Крокодил» изолированный чёрный K01 (10 А)
— Футляр с ремнем
— Кабель специальный с четырёхконтактным разъёмом 1 кВ
— Провод измерительный 1,2 м с разъёмами типа «банан» чёрный
— Зажим «Крокодил» изолированный жёлтый K02 (20 А)
— Руководство по эксплуатации
