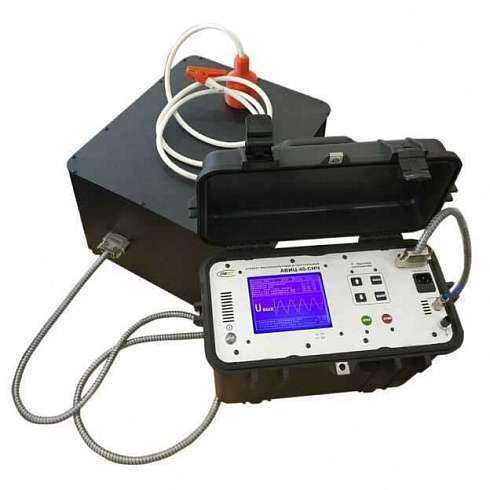

АВИЦ-40-СНЧ Аппарат высоковольтный

Аппарат высоковольтный испытательный цифровой АВИЦ-40-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.

Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде «бегущего» графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба «бегущих» графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ.

Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами «Стрелка вверх» и «Стрелка вниз» в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.

Управление токовой защитой. Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 90 мА (действующие значение), для постоянного тока — 60 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.

Аппарат высоковольтный АВИЦ-40-СНЧ поставляется в 3 исполнениях:

Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;

Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение (цена указана за исполнение 2);

Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Особенности аппарата высоковольтного АВИЦ-40-СНЧ:

— Разработка и производство России;

-Графический экран — промышленный, рабочая температура -30…+50°С;

— Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;

— Провод питания — производства России;

— Нагрузка на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1,8 мкФ при 40 кВ;

— Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;

— Установка тока защиты в режиме СНЧ до 90 мА;

— Установка тока защиты в режиме постоянного U до 60 мА;

— Интерфейс USB и ПО с фотографией рез-та (дополнительная опция);

— Интерфейс RS-485 с форматом ModBus RTU (дополнительная опция);

— Графическое и цифровое отображение напряжения и тока;

— Влагопылезащитное исполнение блоков IP54 и IP60;

— Защита экрана — поликарбонат с защитным покрытием;

— Компактный, относительно легкий, мощный;

— Фиксация значений U и I при эл. пробое в нагрузке;

— Автоматический режим работы, таймер;

— Температурная защита высоковольтного блока +50°С.

Технические характеристики аппарата высоковольтного АВИЦ-40-СНЧ:

Комплект поставки АВИЦ-40-СНЧ

Дополнительная комплектация АВИЦ-40-СНЧ:

(Поставляется за отдельную плату)
