АВИЦ-175

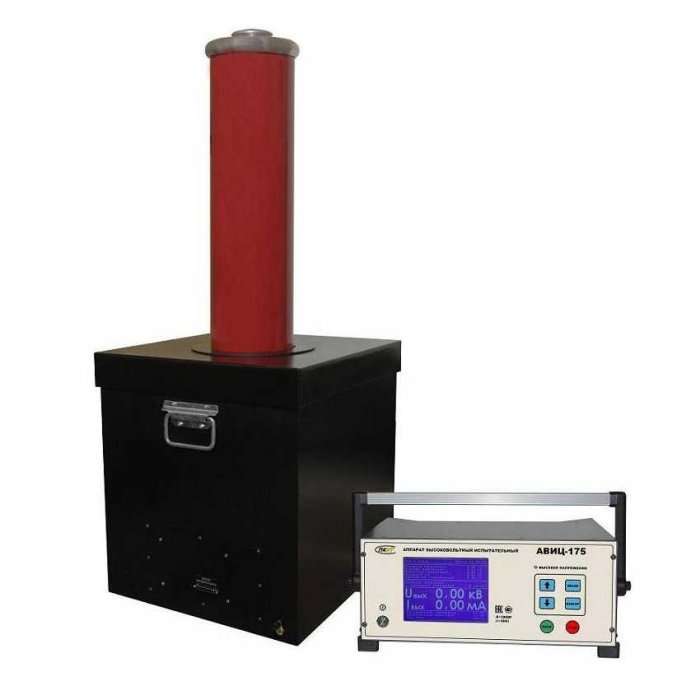

АВИЦ-175 Аппарат высоковольтный испытательный

Аппараты высоковольтные испытательные АВИЦ-175 предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.

Модификации АВИЦ-175 отличаются максимальным выходным напряжение и силой постоянного тока.

Аппараты высоковольтные испытательные АВИЦ-175 предназначены для проведения испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Аппарат высоковольтный испытательный цифровой АВИЦ-175 поставляется в 3 исполнениях:

Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;

Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;

Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Особенности аппарата высоковольтного испытательного АВИЦ-175:

— Разработка и производство России;

— Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия;

— Провод межблочный — в стальной броне, гибкий при отрицательных температурах;

— Провод питания — производства России;

— Режим проверки трансформаторного масла с фиксацией значений U;

— Запуск таймера с любого напряжения;

— Режим стабилизации тока — ПРОЖИГ;

— Режим работы с ванной испытательной АВИЦ-20П;

— Режим источника напряжения 0…230 В и тока 0…12 А;

— Режим источника больших токов 0…36 В и тока 0…100 А;

— Встроенный интерфейс USB и ПО с фотографией результата;

— Встроенное разрядное устройство;

— Встроенный диодный столб;

— Графическое и цифровое отображение напряжения и тока;

— Отсутствие коронации, гула, дребезга;

— Защита экрана — поликарбонат с защитным покрытием;

— Легкий и компактный;

— Установка тока отключения от 1 до 39 мА с шагом 1 мА;

— Установка тока ограничения от 1 мА до 35 мА с шагом 1 мА;

— Фиксация значений U и I при пробое в нагрузке;

— Оптимизирован для проверки трансформаторного масла;

— Автоматический и ручной режим работы, таймер;

— Температурная защита высоковольтного блока 50 град;

— Необслуживаемый высоковольтный блок.

Описание аппарата высоковольтного испытательного АВИЦ-175:

Принцип действия аппаратов АВИЦ-175 основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.

Аппарат состоит из блока высоковольтного и блока управления.

Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.

Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.

В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).

Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.

Технические характеристики аппарата высоковольтного испытательного АВИЦ-175:

Комплект поставки АВИЦ-175
