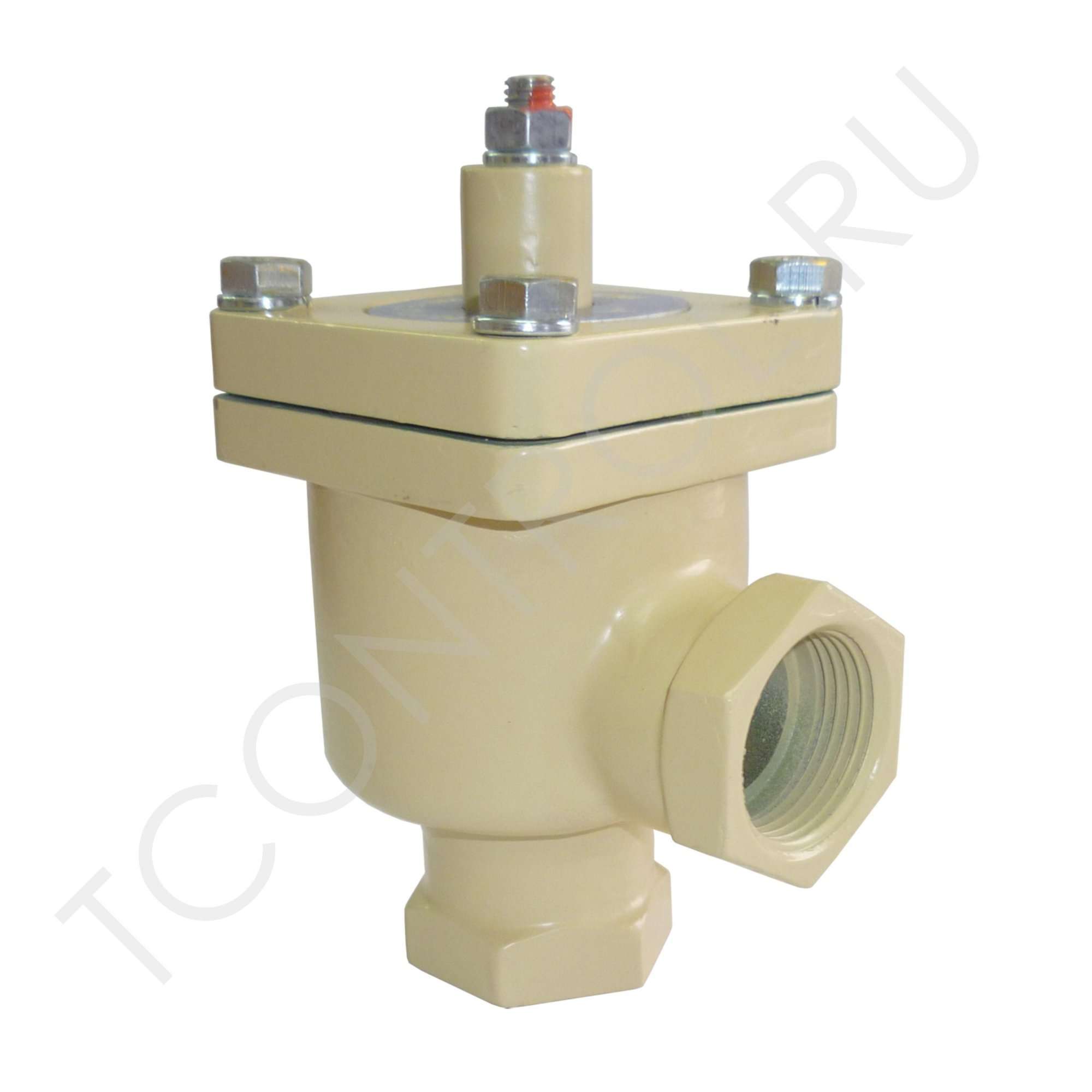

Предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначения. Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.
-
Диаметр условного прохода, DN, мм 20; 25; 32 Зона пропорциональности, °C, не более 10 Зона нечувствительности,°C, не более 3 Условное давление среды PN, МПа, не более 1 Регулируемая среда водопроводная вода с температурой до 95 °C Постоянная времени, с, не более 100 Относительная протечка, %, не более от Kv 4
Таблица 1Условное обозначение Исполнение Код ОКП 421883 DN, мм Значение фиксированной настройки Kv, м³/ч
±10%Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч Номинальный ход клапана, мм Масса, кг, не более РТЦГВ-20 Обыкновенное 0151 10 20 4 2,0 2,7 Экспортное 0152 09 РТЦГВ-25 Обыкновенное 0153 08 25 6 3,0 2,8 Экспортное 0154 07 50, 60, 75 4 РТЦГВ-32 Обыкновенное 0155 06 32 10 5,0 3
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Допустимая температурная перегрузка 25°C выше температуры настройки в течение не более 10 мин. В качестве терморегулирующего элемента используется датчик температуры с твёрдым наполнителем типа ТДМ.
Пример записи при заказе регулятора с диаметром условного прохода 32 мм, со значением фиксированной настройки 50°С, с комплектом ЗИП: «Регулятор температуры РТЦГВ-32-50, код 42 1883 0155 06 ТУ 25-7301.0022-87».
При необходимости замены датчиков, датчики можно заказать отдельно.
* По спецзаказу изделия могут комплектоваться датчиками с другими фиксированными температурами настройки.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 60°С при его заказе: «Датчик температуры ТД6М-60 ТУ 25-7617.0001-91».
Имеется Декларация соответствия техническому регламенту таможенного союза.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
