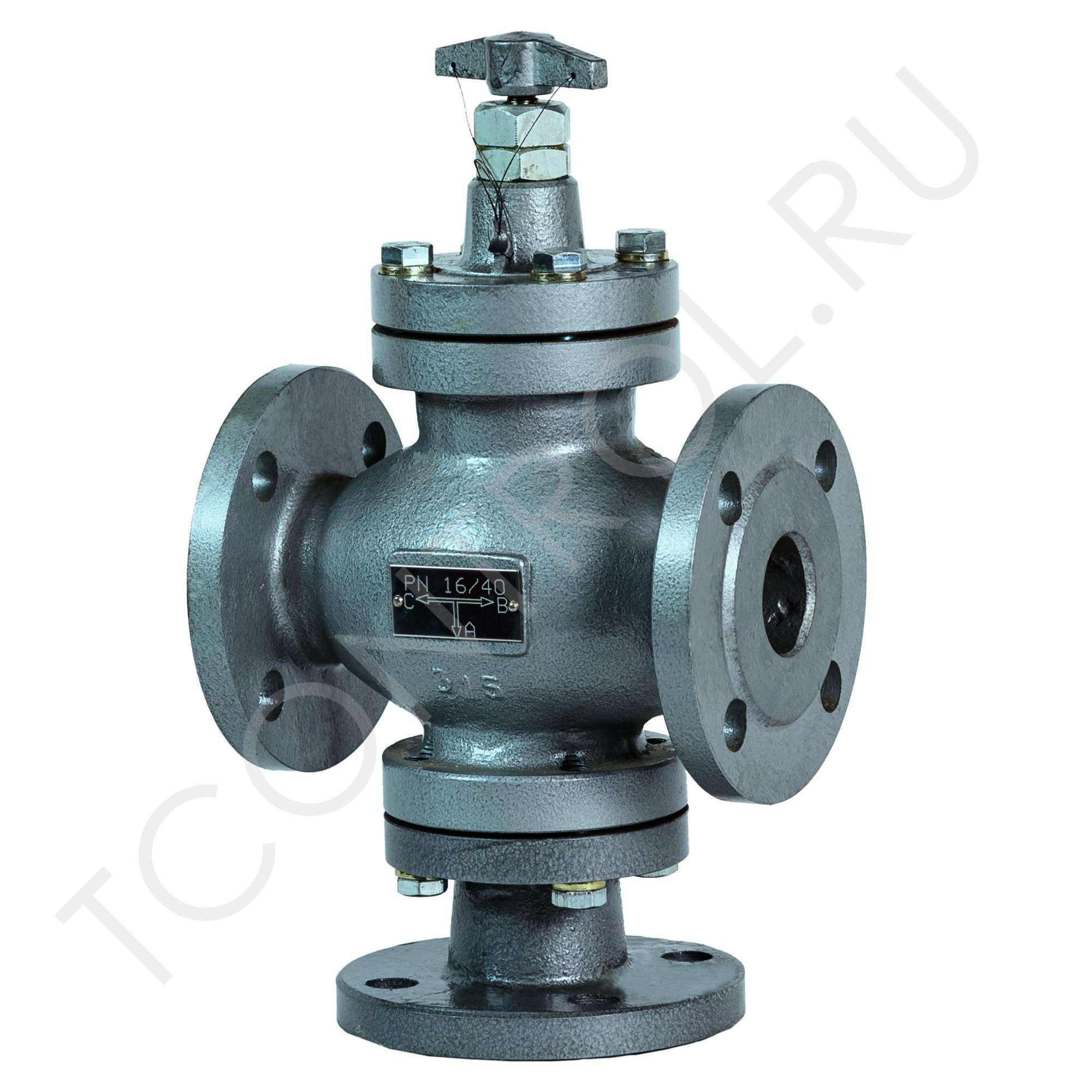

Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25.
-
Таблица 1
Температура фиксированной настройки, ± 2° С 55,60,65,70,75,80,85 Зона пропорциональности, °C, не более 10 Зона нечувствительности, °C, не более 3 Постоянная времени, с, не более 100 Диаметр условного прохода DN, мм 25,32,40,50,80 Условная пропускная способность, Kv, м³/ч 6,3; 10; 12,5; 25; 60 Минимальная пропускная способность Kvmin, м³/ч 3,2; 5,0; 6,3; 12,5; 30 Условное давление PN, Мпа 1 Относительная протечка, % от Kv: - по каналу С не более 1 - по каналу В не более 2,5
ВНИМАНИЕ! Запрещается устанавливать терморегулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Присоединение фланцевое по ГОСТ 33259-2015.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
КОНСТРУКЦИЯ, ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТЕРМОРЕГУЛЯТОРА РТ-ТС
Обозначение DN, мм D1, мм D2, мм D3, мм D4, мм L, мм Hmax, мм H1, мм Масса, кг РТ-ТС-25 25 68 85 115 14 160 335 138 12,5 РТ-ТС-32 32 78 100 135 18 180 360 160 13 РТ-ТС-40 40 88 110 145 200 360 160 15,4 РТ-ТС-50 50 Задать вопрос
