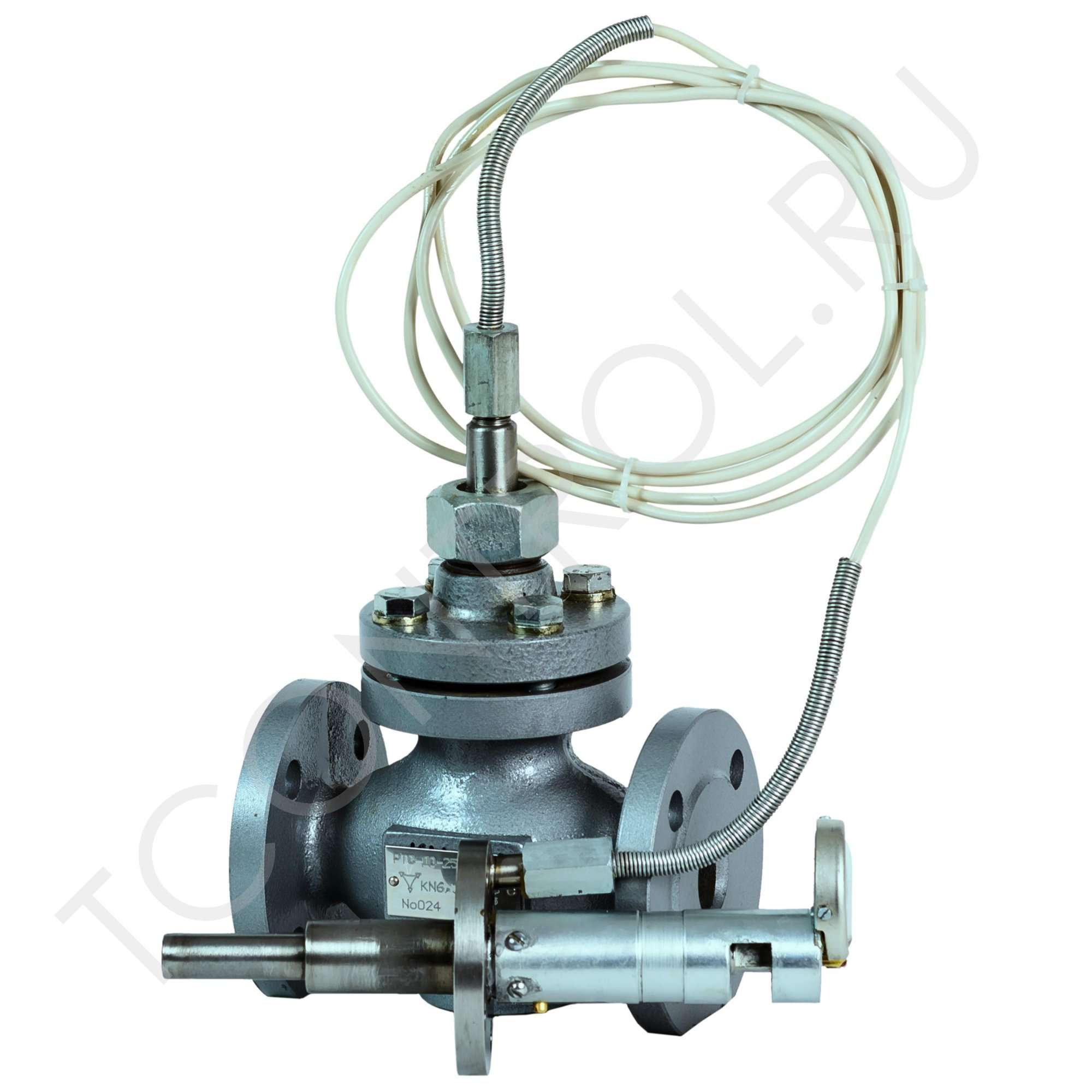

Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
-
Таблица 1
Диаметры условного прохода, DN мм 32 40 50 65 80 100 125 150 Пределы настройки регулируемой температуры, °С 0-100; 100-200 Условная пропускная способность, Кv, м³/ч 10 12,5 25 40 60 100 160 250 Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч 5,0 6,3 12,5 20 30 50 80 125 Длина дистанционной связи, м 1,6; 2,5; 4,0; 6,0; 10,0 Условное давление PN, МПа 1,6 1 Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более 0,6 (6) 0,4 (4) Минимальный перепад давления на клапане PN, МПа 0,1 Зона пропорциональности, °C, не более 10 Зона нечувствительности, °C, не более 1 Постоянная времени, с, не более 60 Допустимая протечка в % от Кv, не более 0,5 Температура регулирующей среды, °С от 0 до + 225 Допустимая температурная перегрузка, в течение не более 20 мин. 100°С выше предела настройки
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в таблице 1.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Имеется Декларация соответствия техническому регламенту таможенного союза.
СХЕМА ВКЛЮЧЕНИЯ РЕГУЛЯТОРА РТC - ДО
ФС – фильтр сетчатый;
К31, К32 – клапаны запорные;
РТС-ДО – регулятор температуры.
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ РТС-ДО(ДЗ)
