Регулятор давления КР-1Д

В наличии

Регуляторы предназначены для регулирования давления жидких и газообразных сред, неагрессивных к материалам деталей регулятора.

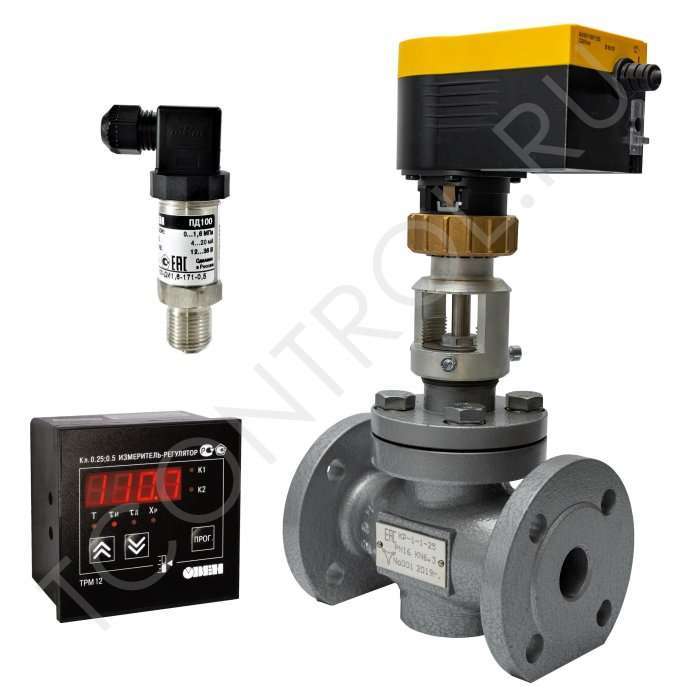

Регуляторы давления состоят из клапана регулирующего КР-1 с электроприводом, микропроцессорного блока ТРМ-12 и датчика давления.
Регуляторы обеспечивают регулирование вышеуказанных параметров по ПИД закону без контроля положения клапана.
Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали КР-1 возможно изготовить из стали 20, 12Х18Н10Т, СЧ-20 и ВЧ-40.

Пример обозначения при заказе: регулятор давления электронный КР-1Д с электронным блоком настенного исполнения, с регулирующим органом Ду 40, с длиной дистанционной связи между датчиком и электронным блоком 10 метров, с длиной дистанционной связи между приводом и электронным блоком 20 метров – КР-1Д-Н-40-10-20

Наименование параметра	Значение
Диапазон регулируемого избыточного давления, МПа	0-1,6
Температура измеряемой среды, °С	От -40 до +100
Температура регулируемой среды, °С	От 0 до 200
Датчик	ПД100-ДИ
Наименование электронного блока	ТРМ-12
Класс точности, %	±0,5
Количество датчиков	1
Тип индикатора	4-х разрядный светодиодный
Исполнение электронного блока/габаритные размеры , мм	настенное (Н)130×105×65
	щитовое (Щ1)96×96×70
	щитовое (Щ2)96×48×100
Срок службы не менее (лет)	6
Тип клапана регулирующего	КР-1
Помехоустойчивость	Соответствует требованиям
Помехоустойчивость	ГОСТ Р 51522
Наработка на отказ	100 000 часов
Встроенный источник питания	24В
Межповерочный интервал	3 года
Диаметры условных проходов регулирующего органа DN, мм	25; 32; 40; 50; 80;100
Условная пропускная способность, KN,м³/ч	6,3; 10; 16; 25; 60; 100
Допустимый диапазон рабочих температур электронного блока	—20 до +50 °С
Максимальная длина дистанционной связи между приводом и электронным блоком	50 метров
Максимальная длина дистанционной связи между датчиком и электронным блоком	20 метров
Относительная нерегулируемая протечка, % от KN, не более	0,05
Защищенность корпуса от воздействия пыли и воды по ГОСТ 14254	IP54 (настенный IP44)
Защищенность датчика от воздействия пыли и воды по ГОСТ 14254	IP 65
Присоединительные размеры фланцев регулирующего органа	ГОСТ 12815-80

Руководство по эксплуатации на КР-1
