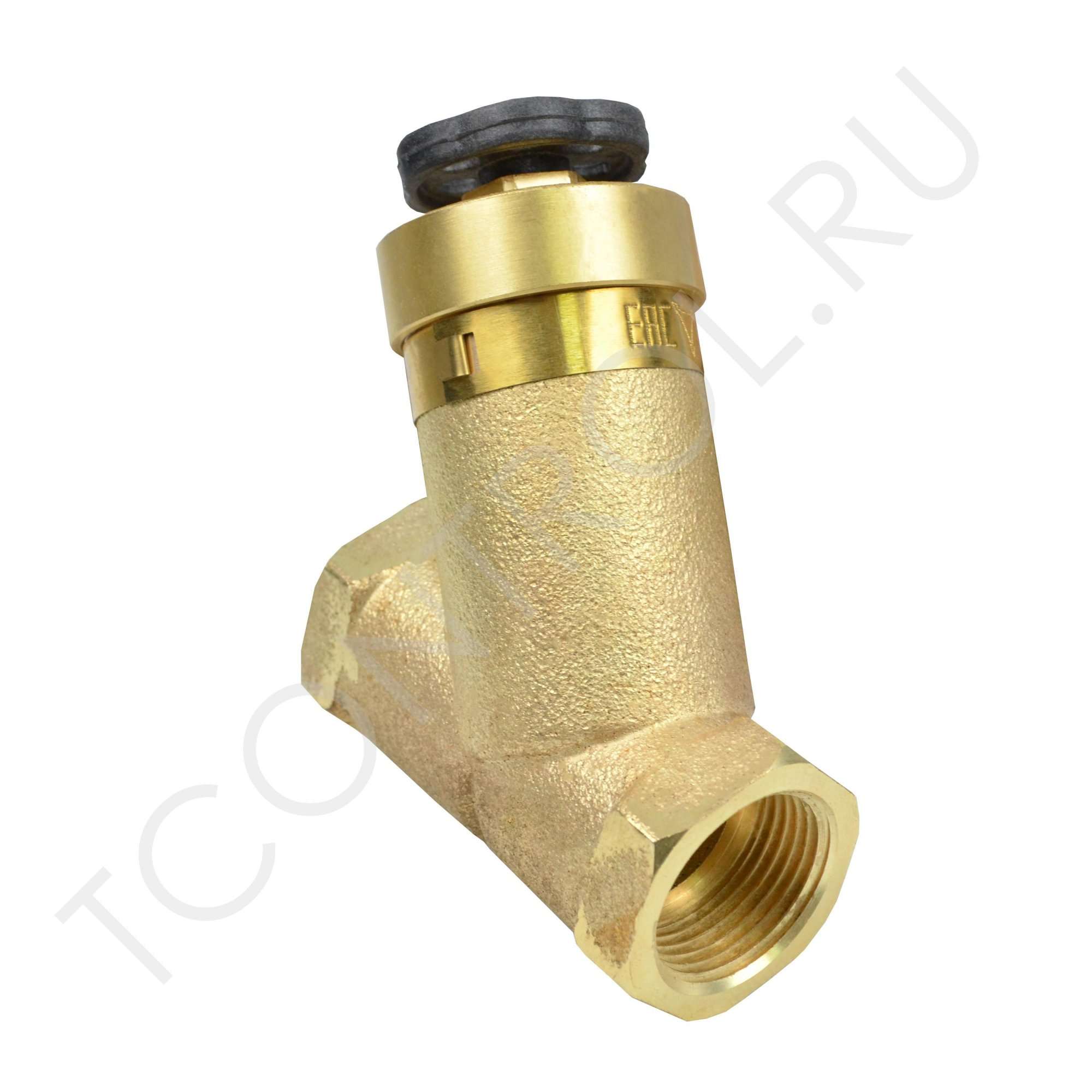

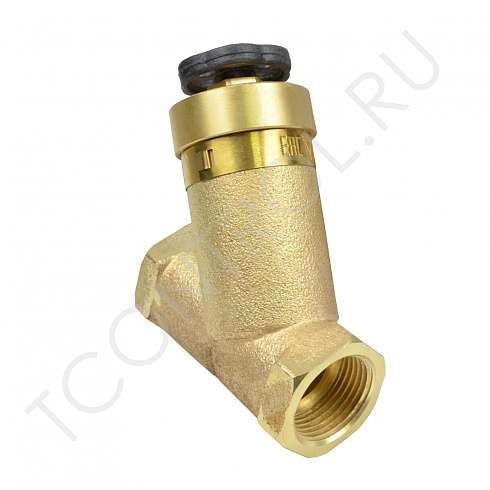

Ручной балансировочный клапан предназначен для создания дополнительного гидравлического сопротивления заданной величины при гидравлической увязки контуров и ветвей систем водяного отопления и водоснабжения зданий и сооружений различного назначения.
Ручной балансировочный клапан предназначен
- для ограничения расхода рабочей среды через клапан;
- для перекрытия потока рабочей среды.
Рекомендован к применению в системах с постоянным расходом регулируемой среды.
Может устанавливаться на подающем и обратном трубопроводе с обязательным соблюдением направления движения рабочей среды.
-
Диаметр условного прохода DN, мм 15 20 25 32 40 50 Условная пропускная способность Kv, м3/ч ±10% 4 6,3 10 16 25 40 Масса, кг, не более 1,1 1,2 1,4 3,2 3,7 4,2
Присоединение клапана к трубопроводу муфтовое.
Материал корпуса – бронза Бр03Ц7С5Н1 ГОСТ 613
Температура регулируемой среды, °С от -20 до +200
Условное давление, МПа (кгс/см2) 1,6 (16)
Температура окружающей среды, °С от +5…до +50
Относительная влажность воздуха, не более, % 80
Пример записи при заказе:
Клапан балансировочный с диаметром условного прохода 15мм: «Клапан балансировочный КБ-15, СНИЦ.306 142.064 ТУ»
Регулировка расхода осуществляется путем перемещения винта, соединенного с клапаном, вверх или вниз на величину номинального хода винта.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение DN D, мм Н, мм В, мм L, мм S, мм Масса, кг, не более КБ-15 15 G1/2-B 120 115 80 27 1,1 КБ-20 20 G3/4-B 125 116 85 32 1,2 КБ-25 25 G1-B 132 118 90 41 1,4 КБ-32 32 G1 1/4-B 155 148 135 50 3,2 КБ-40 40 G1 1/2-B 160 146 140 60 Задать вопрос
