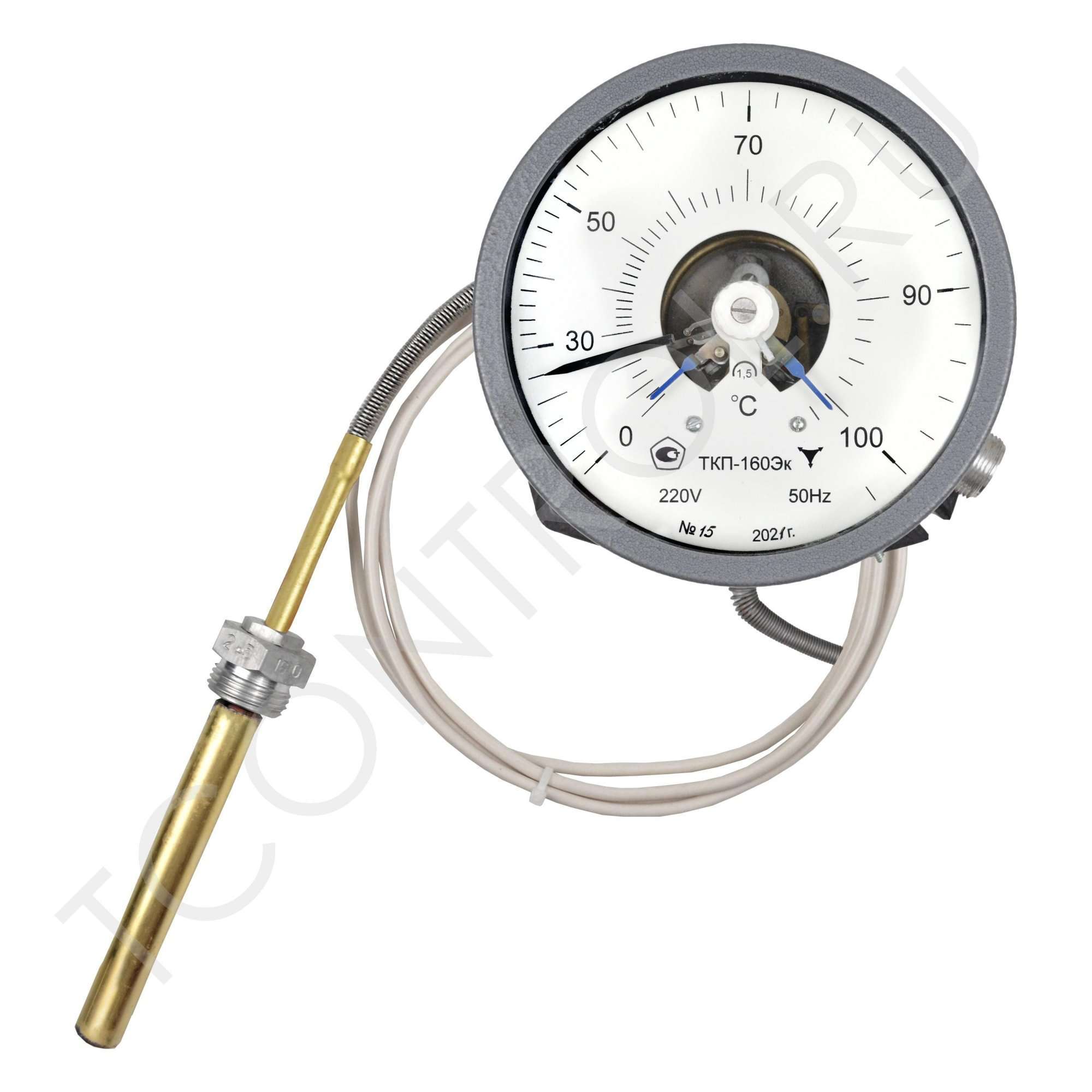

Термометр манометрический показывающий электроконтактный ТКП-160Эк

В наличии

Термометры манометрические показывающие электроконтактные ТКП-160Эк (в дальнейшем - термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующего устройства.
По эксплуатационной законченности термометры относятся к изделиям третьего порядка по ГОСТ Р 52931.
По устойчивости к механическим воздействиям термометры являются виброустойчивыми (группа L3) по ГОСТ Р 52931.
По устойчивости к климатическим воздействиям термометры изготавливаются исполнения В категории размещения 4 по ГОСТ 15150, но для работы при температуре от минус 60°С до плюс 60°С и относительной влажности 80 % при температуре (35±2) °С.
Термометры не предназначены для эксплуатации во взрывопожароопасных помещениях.

Обозначение	Пределы		Класс	Длина	Длина погружения	Диаметр
термометра	измерений,		точности	соедини-	термо-баллона	термо-баллона,
	^о С			тельного	L, мм	D, мм
	от	до		капилляра l, м
ТКП-160Эк	-25	+75	1,5 2,5	0,6; 1,0;1,6; 2,5; 4,0; 6,0; 10	160, 200, 250, 315, 400	12; 14; 16
	100	200
	50	150
	0	100
	0	120
	200	300
Примечания
1 Допускаемое отклонение длины соединительного капилляра ± 10%.
2 Допускаемое отклонение длины погружения термобаллона: до 250 мм ±5%;
свыше 250 мм ± 3 %.
В соответствии с ГОСТ 16920-93 класс точности для термометров с конденсационным заполнителем термосистемы устанавливается для последних 2/3 температурной шкалы, а для первой 1/3 шкалы класс точности не должен быть ниже следующего за ним класса точности

Предел допускаемой основной погрешности, % от диапазона измерений	Класс 1,5
	±2,5% для первой 1/3 шкалы
	±1,5% для последних 2/3 шкалы
	Класс 2,5
	± 4,0% для первой 1/3 шкалы
	±2,5% для последних 2/3 шкалы

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства не более:
класс 1,5
± 4,0% от диапазона измерений для первой 1/3 шкалы
± 2,5% от диапазона измерений для последних 2/3 шкалы
класс 2,5
± 5,0% от диапазона измерений для первой 1/3 шкалы
± 4,0% от диапазона измерений для последних 2/3 шкалы

Вариация показаний термометров не превышает абсолютной величины предела допускаемой основной погрешности.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Величины: L; L1; d см. в таблице 1

СХЕМА ПРИНЦИПИАЛЬНАЯ ТЕРМОМЕТРА ТКП-160ЭК

1 – термобаллон; 2 – соединительный капилляр; 3 – манометрическая пружина; 4 – держатель; 5 – ось; 6 – сектор; 7 – стрелка; 8 – циферблат; 9- тяга; 10 – ведущий поводок; 11 – контакт «минимум»; 12 – контакт «максимум».

Принцип действия термометра основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.
Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон 1 и вызывает изменение давления в термосистеме, под действием которого манометрическая пружина 3 разворачивается и через тягу 9 трибосекторный механизм перемещает показывающую стрелку 7 относительно циферблата 8.
Вместе с показывающей стрелкой перемещается ведущий поводок 10, жестко соединенный с осью и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.
