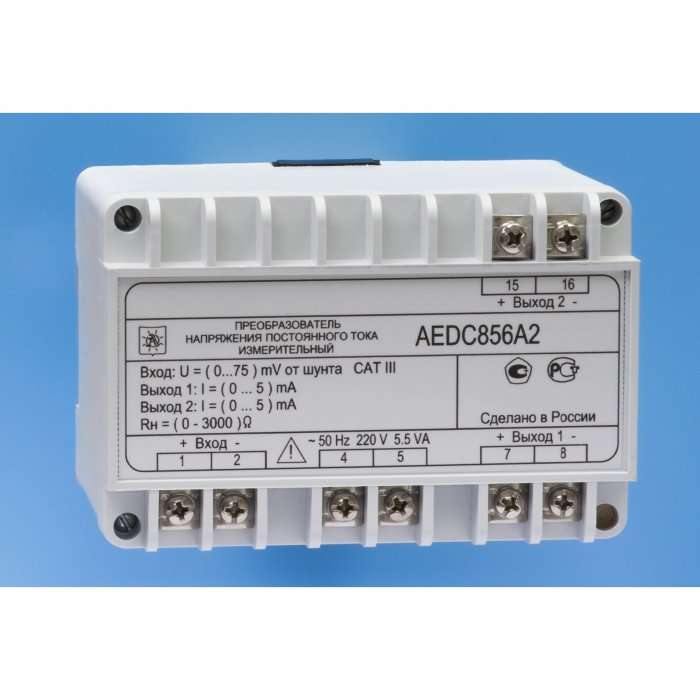

AEDC856 Преобразователи измерительные напряжения постоянного тока
AEDC856 Преобразователи измерительные напряжения постоянного тока
Измерительные преобразователи напряжения постоянного тока с аналоговым токовым выходом и с цифровым интерфейсом RS-485, такие как преобразователь AEDC856, предназначены для измерения постоянного тока и преобразования измеренных значений в унифицированные сигналы постоянного тока и в цифровой кодированный сигнал для передачи на верхний уровень автоматизированной системы.
Преобразователь AEDC856 может применяться в измерительных каналах автоматизированных систем управления, контроля и регулирования технологических процессов производства, диспетчерского управления и контроля объектов энергетических и промышленных предприятий, в том числе опасных производственных объектов.
Преобразователь измерительный AEDC856 выполнен без гальванической связи между входными и выходными цепями.
AEDC 856 производятся с несколькими вариантами напряжения питания:
1. 220 В напряжения переменного тока
2. 220 В напряжения постоянного тока
3. 24 В напряжения постоянного тока
4. 12 В напряжения постоянного тока
Габаритные размеры — 120х80х77 мм
Масса не более 0,7 кг
Гарантийный срок — 3 года.
При заказе AEDC 856 с питанием от напряжения постоянного тока необходимо дополнительно указывать его значение. Если напряжение питания не указано, то мы принимаем, что у прибора питание «220 В напряжения переменного тока».
Технические характеристики измерительных преобразователей AEDC856:
| Условное обозначение | Диапазон измерений | Выходной ток, мА | Сопротивление нагрузки, Ом | Пределы основной погрешности | |
|
по аналоговому выходу γ, % |
по цифровому выходу Δ | ||||
| AEDC856A1 | 0..75 мВ | 0 — 5 | 0 — 3000 | ± 0,5 | – |
| AEDC856A2 | – | ||||
| AEDC856A1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856В1 | 0..75 мВ | 4 — 20 | 0 — 500 | ± 0,5 | – |
| AEDC856В2 | – | ||||
| AEDC856В1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856С1 | 0..75 мВ | 0 — 20 | 0 — 500 | ± 0,5 | – |
| AEDC856С2 | – | ||||
| AEDC856С1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856AР1 | -75..0..75 мВ | 0 — 5 | 0 — 3000 | ± 0,5 | – |
| AEDC856AР2 | – | ||||
| AEDC856AР1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856ВР1 | -75..0..75 мВ | 4 — 20 | 0 — 500 | ± 0,5 | – |
| AEDC856ВР2 | – | ||||
| AEDC856ВР1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856СР1 | -75..0..75 мВ | 0 — 20 | 0 — 500 | ± 0,5 | – |
| AEDC856СР2 | – | ||||
| AEDC856СР1-RS | ±(0,003 Авх + 0,075) мВ | ||||
| AEDC856ЕР1 | -75..0..75 мВ | -5 — 0 — 5 | 0 — 3000 | ± 0,5 | – |
| AEDC856ЕР2 | – | ||||
| AEDC856ЕР1-RS | ±(0,003 Авх + 0,075) мВ | ||||
