Е855 ЭС-Ц Преобразователи измерительные цифровые напряжения переменного тока
Е855 ЭС-Ц Преобразователи измерительные цифровые напряжения переменного тока

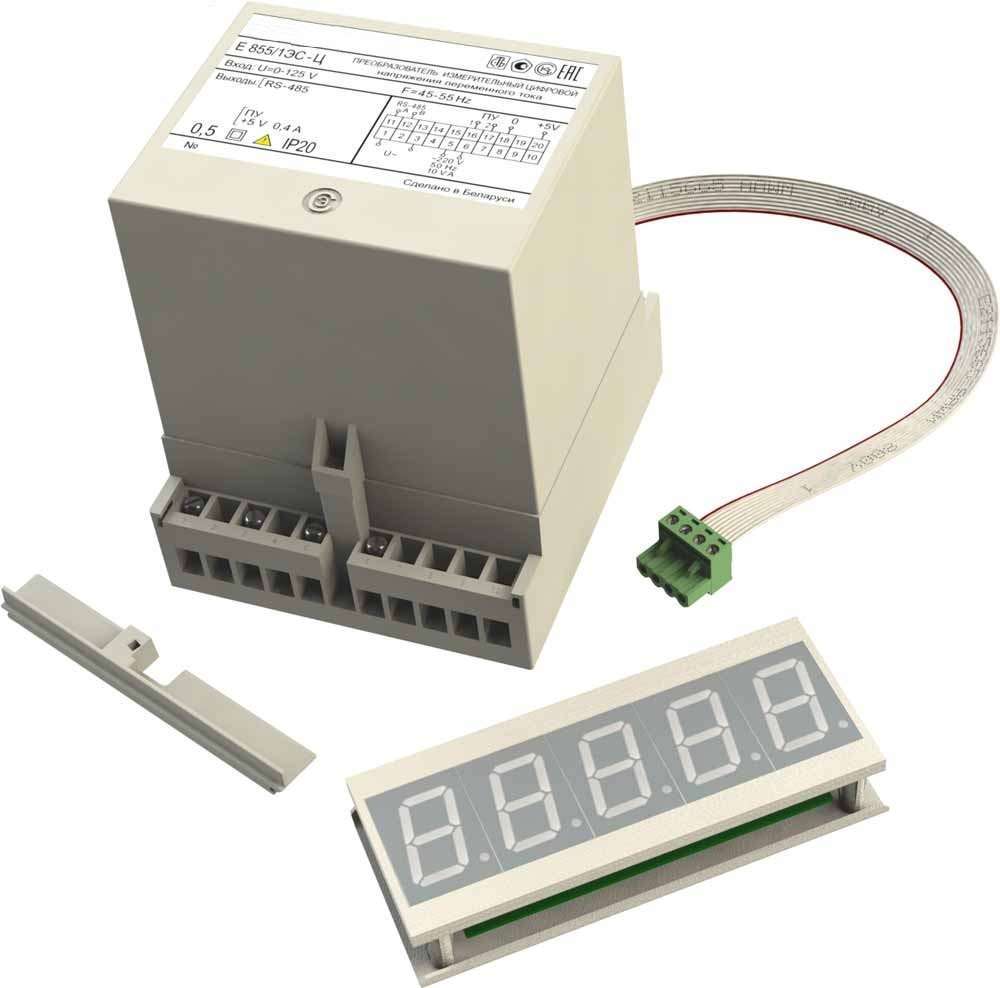

Преобразователи Е855 ЭС-Ц являются устройствами для линейного преобразования входного сигнала напряжения переменного тока, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Существуют различные модели измерительных преобразователей Е855/[2, 5]ЭС-Ц.3, которые могут применяться для контроля напряжений в электрических трехпроводных или четырехпроводных сетях переменного трехфазного тока.
Преобразователи Е855 ЭС-Ц предназначены для включения непосредственно или через измерительные трансформаторы напряжения. Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
Измерительные преобразователи Е855ЭС-Ц, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройство.
| Старое наименование | Новое наименование | Диапазон преобразования входного сигнала, В | Номинальное значение входного сигнала (Ан), В | Наличие | Аналоговый выход | ||
|---|---|---|---|---|---|---|---|
|
|
Показывающего устройства | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | ||||
| Е 855/1ЭС-Ц | Е855 …/1с-x-R2-x-x-…, ЕB20 |
75-125 0-125 0-250 0-400 0-500 |
100 100 250 400 500 |
да | да | нет | |
| Е 855/2ЭС-Ц | Е855 …/1с-x-R1-x-x-…, Е20 | да | нет | ||||
|
|
Е855 …/1с-x-R1-x-x-…, М6 | да | нет | ||||
| Е 855/2ЭС-Ц.3 | Е855 …/3n-x-R1-x-x-…, EB20 | да | нет | ||||
| Е 855/3ЭС-Ц | Е855 …/1с-x-R2-x-x-…, ЕB20 | нет | да | ||||
| Е 855/4ЭС-Ц | Е855 …/1с-…-R2-x-x-…, ЕВ20 | да | да |
0-5 или 4-20 |
0-3.0 или 0-0.5 |
||
|
|
Е855 …/1с-…-R1-x-x-…, Е20 | да | нет | ||||
| Е 855/5ЭС-ЦМ | Е855 …/1с-…-R1-x-x-…, М8 | да | нет | ||||
| Е 855/5ЭС-Ц.3 | Е855 …/3n-…-R1-x-x-…, ЕB20 | да | нет | ||||
| Е 855/6ЭС-Ц | Е855 …/1с-…-R2-x-x-…, ЕВ20 | нет | да | ||||
| Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.5 |
| — источника питания, не более, В·А | 10.0 |
| Габаритные размеры не более: | |
| — для измерительного преобразователя, мм | 110x125x132 |
| — для показывающего устройства, мм | 130x60x30 |
| Масса не более: | |
| — для измерительного преобразователя, кг | 1.5 |
| — для показывающего устройства, кг | 0.4 |
| Диапазон рабочих температур, °C | от -30 до +55 |
При заказе измерительного преобразователя Е 855/4ЭС-Ц с диапазоном преобразования входного сигнала от 0 до 125 В, с диапазоном изменения выходного сигнала на аналоговом выходе от 0 до 5 мА, подключаемого через измерительный трансформатор напряжения с коэффициентом трансформации 6000/100, с питанием от источника напряжения переменного или от источника напряжения постоянного тока с номинальным значением 220 В, следует указать следующую информацию:
1. Тип измерительного преобразователя: Е 855/4ЭС-Ц
2. Диапазон преобразования входного сигнала: 0-125 В
3. Диапазон изменения выходного сигнала на аналоговом выходе: 0-5 мА
4. Коэффициент трансформации измерительного трансформатора напряжения: 6000/100
5. Тип питания прибора: переменное или постоянное напряжение 220 В
Приведенная информация должна быть указана при заказе, чтобы обеспечить корректное производство и поставку измерительного преобразователя, соответствующего требованиям заказчика.
