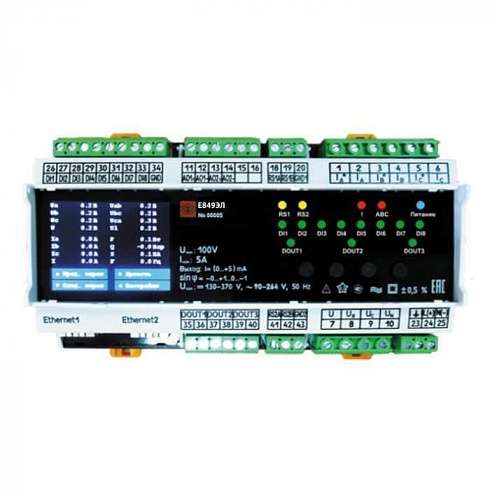

Е849ЭЛ

Е849ЭЛ Преобразователи измерительные активной и реактивной мощности

Преобразователи Е849ЭЛ предназначены для измерения активной, реактивной и активной/реактивной мощности в трехфазных трёх- и четырёхпроводных электрических сетях переменного тока. Позволяют преобразовать измеренный сигнал в цифровой код и предоставляют унифицированный аналоговый сигнал постоянного тока.

Это позволяет использовать эти преобразователи в различных приложениях, таких как мониторинг и контроль электрических сетей, а также для оптимизации энергопотребления и улучшения энергоэффективности.

Характеристики преобразователя Е849ЭЛ

Карта заказа

а – тип преобразователя в зависимости от функциональных возможностей:
849ЭЛ – преобразователь измерительный мощности;

b – номинальное напряжение:
100 В, 380 В, 400 В – линейное напряжение;
U/100 – коэффициент трансформации по напряжению
(номинальное напряжение вторичной обмотки 100 В);

c – номинальный ток:
1,0 А; 5,0 А – фазный ток;
I/1; I/5 – коэффициент трансформации по току
(номинальный ток вторичной обмотки 1 А и 5 А);

d – условное обозначение напряжения питания:
24ВН – питание постоянного тока напряжением (24 +12/-6) В;
220ВУ – универсальное питание: напряжение питания от 90 до 264 В переменного тока частотой 50 Гц или от 130 до 370 В постоянного тока или
от измерительной цепи в диапазоне от 90 до 264 В;

e – условное обозначение наличия интерфейсов RS485 и беспроводной сети WiFi:
1RS – наличие основного интерфейса RS485;
1RSW – наличие основного интерфейса RS485 и беспроводной сети WiFi;
2RS – наличие основного и дополнительного интерфейсов RS485;

f – условное обозначение наличия интерфейсов Ethernet:
х – указывается при отсутствии;
1RE – наличие одного интерфейса Ethernet;
2RE – наличие двух интерфейсов Ethernet;

g – условное обозначение 8 дискретных входов:
х – указывается при отсутствии;
DI – наличие 8 дискретных входов;

h – условное обозначение выходных сигналов:
х – указывается при отсутствии;
01– один дискретный выход без аналоговых выходов;
02– два дискретных выхода без аналоговых выходов;
03 – три дискретных выхода без аналоговых выходов;
10(а) – один аналоговый выход без дискретных выходов;
11(а) – один аналоговый и один дискретный выход;
12(а) – один аналоговый и два дискретных выхода;
13(а) – один аналоговый и три дискретных выхода;
20(а,b) – два аналоговых выхода без дискретных выходов;
21(а,b) – два аналоговых и один дискретный выход;
22(а,b) – два аналоговых и два дискретных выхода;
23(а,b) – два аналоговых и три дискретных выхода;
30(а,b,c) – три аналоговых выхода без дискретных выходов;
31(а,b,c) – три аналоговых и один дискретный выход;
32(а,b,c) – три аналоговых и два дискретных выхода;
33(а,b,c) – три аналоговых и три дискретных выхода;
где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов
(А = 0…5 мА; В = 4… 20 мА; С = 0…20 мА;
АР = 0…2,5…5 мА; ВР = 4…12…20 мА;
СР = 0…10…20 мА; ЕР = -5…0…5 мА)
(Пример: (12(А);  21(В,В); 33(С,А,В); 30(С, В, С));

i – вид индикации:
х – указывается при отсутствии;
LCD – цветной жидкокристаллический сенсорный.

j – эксплуатационное исполнение:
х – для приборов общепромышленного назначения;
ОМ2 – для эксплуатации на морских судах (кроме исполнения с LCD-дисплеем);

k – специальное исполнение:
P – измерение активной мощности;
Q – измерение реактивной мощности;
PQ – измерение активной и реактивной мощности.

Пример оформления заказа

E849ЭЛ – 100В – 1А– 220ВУ – 1RS – 1RE – DI – 12(А) – х – ОМ2 – РQ    ТУ 25-7504.232-2016
Для преобразователя мощности, имеющего следующие характеристики: номинальное напряжение 100 В, номинальный ток 1 А, напряжение питания от 90 до 264 В переменного тока частотой 50 Гц или от 130 до 370 В постоянного тока,  основной интерфейс RS485, наличие Ethernet, дискретные входа, аналоговый выход 0…5 мА, два дискретных выхода, эксплуатация на морских судах, измерение активной и реактивной мощности.

E849ЭЛ – 10000/100 – 600/5 – 24ВН – 2RS – х – х – 01 – LCD – x — Р   ТУ 25-7504.232-2016
Для преобразователя мощности, имеющего следующие характеристики: коэффициент трансформации по напряжению ктн = 10000/100, коэффициент трансформации по току ктт =  600/5, напряжение питания (24+12/-6) В постоянного тока,  основной и дополнительный интерфейс RS485, один дискретный выход, ЖК-дисплей, измерение активной мощности.
