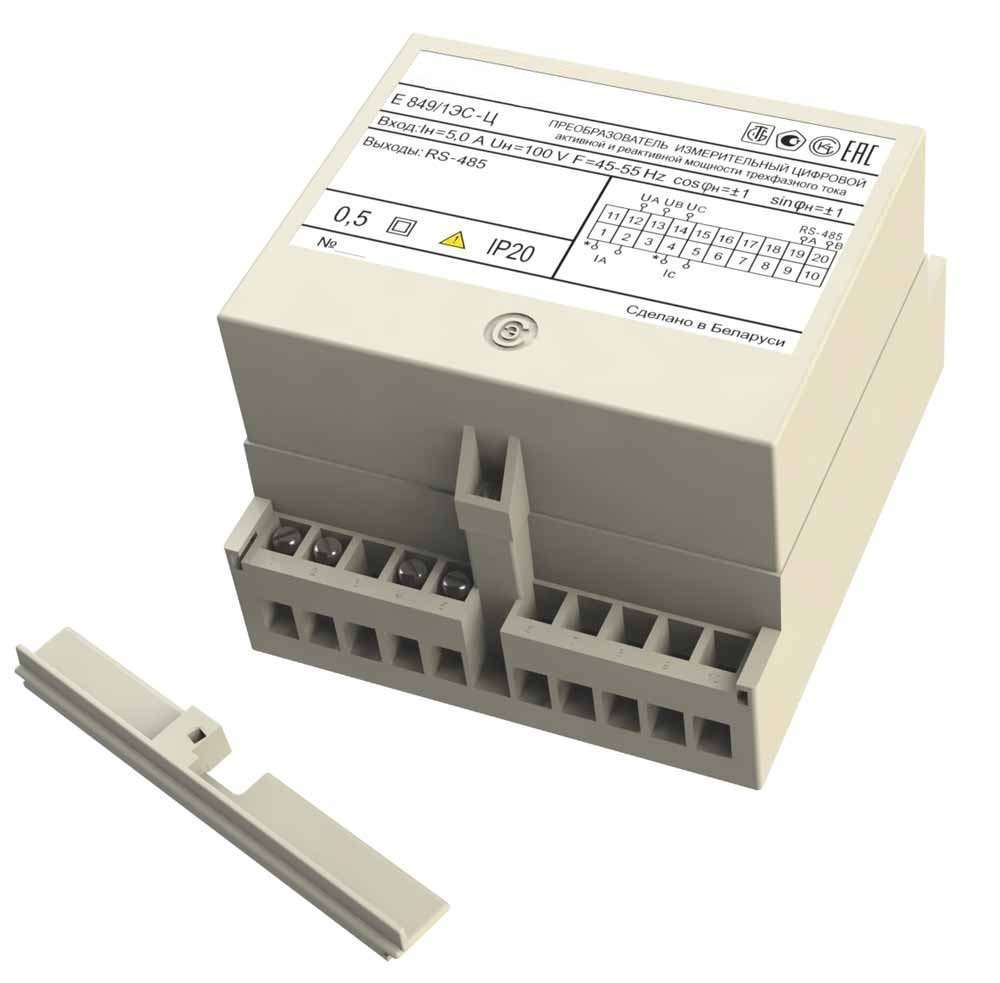

Е849 ЭС-Ц Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока
Е849 ЭС-Ц Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока
Преобразователи Е 849ЭС-Ц являются устройствами для линейного преобразования входного сигнала активной и реактивной мощности в цифровой код. Они также обеспечивают передачу результатов преобразования через порт RS-485 и преобразование входного сигнала в два унифицированных выходных сигнала постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Эти преобразователи могут применяться для контроля активной и реактивной мощности переменного тока в электрических трехфазных системах и установках, а также для комплексной автоматизации объектов электроэнергетики. Они могут устанавливаться на диспетчерских щитах для отображения измеряемой информации.
Преобразователи Е849ЭС-Ц предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.
| Старое наименование | Новое наименование |
Диапазон измерения преобразуемых входных сигналов |
Номин. знач. преобразуемых входных сигналов |
Диапазоны изменения выходных аналоговых сигналов, I, мА | Диапазоны сопр. нагрузки, кОм | ||||
|---|---|---|---|---|---|---|---|---|---|
| Iвх=IА= IС, А | Uвх= UАВ= UВС= UСА, В |
cos φ (sin φ) |
Iвх.н, А | Uвх.н, В |
cos φ ном. (sin φ) ном. |
||||
|
Е 849/1ЭС-Ц |
Е849 …/80…120V-х-R1-x-x-IC |
0-0.5 0-1.0 0-2.5 0-5.0 |
80-120 | 0-плюс 1-0-минус 1-0 |
0.5 1.0 2.5 5.0 |
100 |
плюс 1 минус 1 |
- | - |
|
Е 849/2ЭС-Ц |
Е849 …/…-х-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Е 849/3ЭС-Ц |
Е849 …/80…120V-11-R1-x-x-IC | 80-120 |
0-плюс 1-0 |
100 | плюс 1 | 0-5 | 0-3.0 | ||
|
Е 849/4ЭС-Ц |
Е849 …/…-11-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Е 849/5ЭС-Ц |
Е849 …/80…120V-55-R1-x-x-IC | 80-120 | 0-плюс 1-0-минус 1-0 | 100 |
плюс 1 минус 1 |
±5 | |||
|
Е 849/6ЭС-Ц |
Е849 …/…-55-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Е 849/7ЭС-Ц |
Е849 …/80…120V-44-R1-x-x-IC | 80-120 | 100 | 0-2.5-5 | |||||
|
Е 849/8ЭС-Ц |
Е849 …/…-44-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Е 849/9ЭС-Ц |
Е849 …/80…120V-22-R1-x-x-IC | 80-120 |
0-плюс 1-0 |
100 | плюс 1 | 4-20 | 0-0.5 | ||
|
Е 849/10ЭС-Ц |
Е849 …/…-22-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Е 849/11ЭС-Ц |
Е849 …/80…120V-33-R1-x-x-IC | 80-120 | 0-плюс 1-0-минус 1-0 | 100 |
плюс 1 минус 1 |
4-12-20 | |||
|
Е 849/12ЭС-Ц |
Е849 …/…-33-R1-x-x-… |
0-120 0-264 0-456 |
100 220 380 |
||||||
|
Примечания: Uвх, Uвх.н - величина линейного напряжения трехфазной цепи; При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В; |
|||||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов (без указания в заказе — питание ~220 В): | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В); | |
| - для Е 849/[ 1, 3, 5, 7, 9, 11 ]ЭС-Ц питание от измерительной цепи (может быть при входном напряжении только 80 – 120 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от цепи входного сигнала: | |
| - от фаз А и С | 6.0 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.2 В·А |
| - внешнего источника питания напряжения переменного тока не более | 6.0 В·А |
| - внешнего источника питания напряжения постоянного тока не более | 6.0 Вт |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для измерительных преобразователей с питанием ~220 В, питанием от изм. цепи | 110x125x80 мм |
| - для измерительных преобразователей с универсальным питанием 220, питанием 24 В | 110x125x132 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При питании от измерительной цепи диапазон изменения входного напряжения может быть только 80 – 120 В. Если напряжение питания не указано явно, то напряжение питания по умолчанию — ~220 В.
При заказе необходимо указать тип и модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Пример записи при заказе: Е 849/2ЭС-Ц, 0 – 0.5 А, 0 – 120 В, питание ~220 В — 8 шт.
