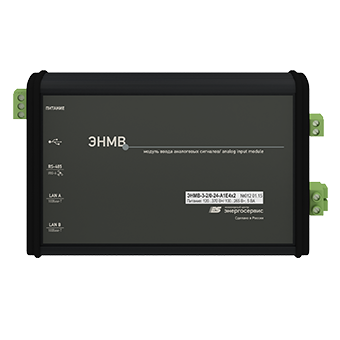

ЭНМВ-3 Модули ввода аналоговых сигналов
ЭНМВ-3 Модули ввода аналоговых сигналов
Модули ввода аналоговых сигналов ЭНМВ-3 предназначены для применения в системах телемеханики, АСУ ТП подстанций для мониторинга параметров сети постоянного тока. ЭНМВ-3 имеет два входа аналого-цифрового преобразования напряжения постоянного тока, что позволяет сбирать и обрабатывать данные от различных датчиков и устройств на объекте.
Диапазон входных сигналов для ЭНМВ-3 задается при заказе, что позволяет настраивать устройство под конкретные потребности и условия работы.
Одно из возможных применений ЭНМВ-3 — мониторинг параметров возбуждения генераторов в СМПР электростанций. Это позволяет контролировать работу генераторов и обеспечивать надежную работу электростанции.
ЭНМВ-3 преобразовывает напряжение постоянного тока (напряжения возбуждения и напряжения с шунта, установленного в цепи тока возбуждения) и передает значения в концентратор ES-PDC. Это позволяет собирать и анализировать данные о работе сети постоянного тока, что важно для обеспечения надежной работы и безопасности электростанции.
Функции модуля ЭНМВ-3
Измерение аналоговых сигналов
— измерение напряжения постоянного тока;
— измерение силы постоянного тока.
Передача данных
— поддержка протоколов IEEE C37.118.2-2011, ГОСТ Р МЭК 60870-5-104-2004
Технические характеристики модуля ЭНМВ-3
| 1 ИЗМЕРЕНИЕ АНАЛОГОВЫХ СИГНАЛОВ | −1000…0…1000 В; −10…0…10 В; −200…0…200 мВ; −75…0…75 мВ; −20…0…20 мА; −5…0…5 мА |
| Погрешность измерений | приведенная ±0,1% |
| Межповерочный интервал | 8 лет |
| 2 ИНТЕРФЕЙСЫ | |
| RS-485 (600..115200 бит/с) | 1 порт: IRIG-A |
| Ethernet 100Base-T | 2 порта: IEEE C37.118.2, МЭК 60870-5-104, МЭК 60870-5-101 по UDP |
| 3 ПИТАНИЕ | |
| Напряжение питания, мощность | 18..36 В= или универсальное 120..370 В=/ 100..265 В~ (45..55Гц), не более 10 В•А |
| 4 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ | |
| Рабочий температурный диапазон | от –40 до +70 °С |
| Корпус, ВШГ | 109 x 188 x 35, IP40 |
| Конструкция | Крепеж на 35 мм DIN-рельс |
