ЭНМИ-5

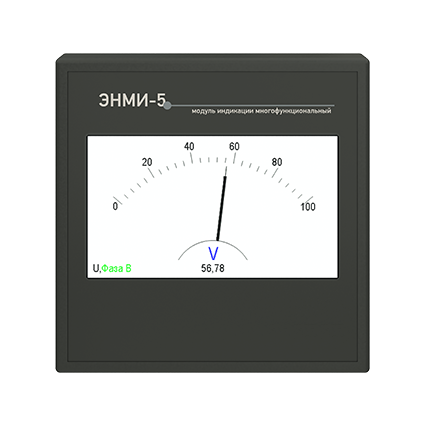

ЭНМИ-5 Модуль индикации

Модуль индикации ЭНМИ-5 с цветным TFT‑дисплеем с сенсорной панелью обладает расширенным функционалом, что позволяет отображать необходимые величины в разной форме:

* Имитация стрелочного прибора как наиболее наглядная форма представления.

* Цифровая индикация.

* Барграф.

* Векторные диаграммы.

* Графики.

ЭНМИ-5 также имеет возможность подключения через порт RS-485 к нескольким преобразователям ЭНИП-2 с возможностью переключения между приборами. Таким образом, можно управлять и наблюдать за работой нескольких преобразователей на одном индикаторе.

Кроме того, имеется возможность подключения нескольких модулей индикации разного типа к одному многофункциональному преобразователю ЭНИП-2. Это позволяет создавать гибкие и надежные системы мониторинга и управления для различных объектов.

Основные преимущества ЭНМИ-5:

* Отображение основных измеряемых величин многофункционального преобразователя ЭНИП-2.

* Удобное управление и настройка индикатора с помощью сенсорной панели.

* Большой набор экранных форм и режимов отображения информации, что позволяет настроить индикатор под конкретные потребности и условия работы.

Отображение информации:

— действующие значения напряжений — фазных, междуфазных и среднего;

— действующие значения токов — фазных и среднего;

— фазная и суммарная мощности нагрузки – активная, реактивная, полная;

— частота сети;

— cos φ — фазный и общий;

— активная и реактивная энергия в прямом и обратном направлениях;

— состояние дискретных входов ЭНИП-2;

Сигнализация по установкам:

Модуль индикации ЭНМИ-5 контролирует режим по заранее настроенным уставкам. Выход параметра за установленные пределы сопровождается миганием или цветовой сигнализацией, а также переводом в режим отображения данного параметра.

Управление:

встроенными дискретными входами ЭНИП-2 и внешнего блока телеуправления ЭНМВ, подключенного к ЭНИП-2

Технические характеристики модуля индикации ЭНМИ-5
