ЭНКС-3м Устройства сбора данных
Устройства сбора данных ЭНКС-3м - это надежная платформа для создания систем сбора технологической информации с энергетических объектов различного уровня. Это подтверждается десятилетним опытом эксплуатации серии ЭНКС-3 на подстанциях и электростанциях.
Создаваемая на базе ЭНКС-3м система сбора технологической информации представляет собой территориально распределенную систему. Это означает, что система состоит из различных узлов, расположенных на разных участках энергетического объекта, которые обмениваются данными и координируют свою работу. Такая структура позволяет эффективно собирать, обрабатывать и анализировать данные, что в свою очередь повышает надежность и безопасность работы энергетических объектов.
Данные, измеренные на полевом уровне метрологически завершенными устройствами (преобразователями, счетчиками и т.п.), обрабатываются, консолидируются, представляеются ЭНКС-3м в нужных форматах и передаются на вышестоящий информационный уровень.
Для повышения отказоустойчивости системы телемеханики предусмотрен механизм «горячего резервирования».
Устройство ЭНКС-3м функционирует по жесткому программному алгоритму в режиме реального времени и таким образом обеспечивает высокие показатели быстродействия и надежности.
ЭНКС-3м позволяет организовать до 16 независимо настраиваемых каналов передачи данных на верхний уровень (МЭК 60870-5-101, МЭК 60870-5-104), осуществляя сбор и ретрансляцию данных с 240 подчиненных устройств (МЭК 60870-5-101-2006, МЭК 60870-5-103-2005, Modbus RTU и др.).
Опрос устройств по протоколу МЭК 60870-5-101 позволяет перенести основные задачи обработки телеметрии на уровень распределенных по объекту устройств: срабатывание апертур телеизмерений, формирование журналов событий и присвоение меток времени событиям — все это происходит в опрашиваемых по МЭК 60870-5-101 устройствах, например, в ЭНИП-2 и ЭНМВ.

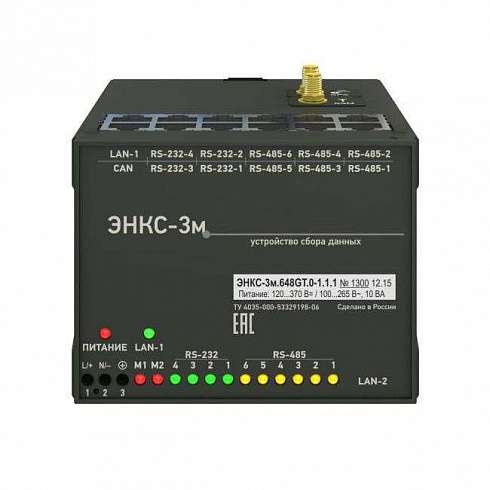

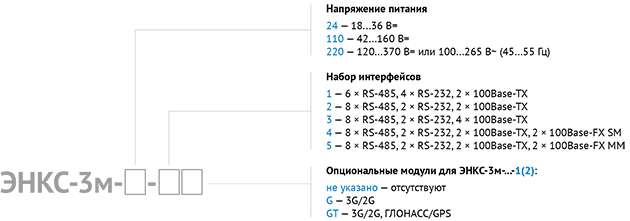

Модификации модуля: ЭНКС-3м.648GT, ЭНКС-3м.648-X-3
8 × RS‑485, 2 × RS‑232, а также 2 × Ethernet, поддержка ГЛОНАСС (GPS) и GSM. На задней стенке корпуса размещен слот для SIM‑карты и разъем сервисного порта USB (mini‑A).
Функция устройства ЭНКС-3м
— сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня: ЦИП, счетчиков электроэнергии, терминалов РЗА, контроллеров присоединения, модулей ввода/вывода дискретных и аналоговых сигналов, УСО, устройств сбора данных и т.д.;
— передача данных на вышестоящий уровень в соответствии с ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104;
— прием команд телеуправления с вышестоящего уровня и их передача устройствам нижестоящего уровня;
— прием сигналов точного времени от систем ГЛОНАСС/GPS или источников точного времени по протоколам SNTP v4, ГОСТ Р МЭК 60870-5-101 или ГОСТ Р МЭК 60870-5-104, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам.
Технические характеристики устройства ЭНКС-3м
| 1 ОБЪЕМ ОБРАБАТЫВАЕМЫХ ДАННЫХ | |
| Количество параметров | 8192 ТИ, 4096 ТC, 2048 ТУ |
| 2 ОПРОС УСТРОЙСТВ | |
| Количество опрашиваемых устройств | 240 |
| Поддерживаемые устройства |
ЭНИП‑2, ЭНМВ‑1, устройства с поддержкой МЭК 60870‑5‑101, МЭК 60870‑5‑104, Modbus RTU/TCP‑совместимые устройства, СЭТ‑4ТМ.03, Меркурий‑23Х, СС-301, БЗП-01/02/03, ABB Emax/Tmax, подписка на GOOSE согласно МЭК 61850 (сбор дискретных и аналоговых сигналов) |
| Ретрансляция |
возможность ретрансляции данных нижестоящих УСД по протоколу МЭК 60870‑5‑101/104 |
| 3 ИНТЕРФЕЙСЫ | |
|
8 х RS‑485 (100…115200 бит/сек) 2 х RS‑232 (100(2400)…115200 бит/сек) 2 х Ethernet 100Base‑T |
назначается пользователем для опроса устройств или передачи данных на вышестоящий уровень |
| CAN | для резервирования ЭНКС‑3м |
| GSM (GPRS) | для передачи телеметрии по каналу GSM (опция GT) |
| USB | сервисный разъем для опции GT |
| 4 КАНАЛЫ ОБМЕНА С ВЫШЕСТОЯЩИМ УРОВНЕМ | |
| Всего до 16 каналов (направлений передачи) распределяемых по интерфейсам |
асинхронные последовательные: RS‑485/232 (до 10 каналов), TCP/IP — до 12 каналов по двум или одному порту Ethernet. GPRS — до 4 каналов |
| 5 ОПРОС НИЖЕСТОЯЩИХ УСТРОЙСТВ/СТАНЦИЙ | |
| Всего до 12 портов распределяемых по интерфейсам |
асинхронные последовательные: RS‑485/232 (до 10 портов), UDP/TCP: по двум или одному порту Ethernet. |
| 4 ПИТАНИЕ | |
| Напряжение питания |
18…36 В= или
120..370 В=/ 100…265 В~ (45…55 Гц) |
| Потребляемая мощность | Не более 10 ВА |
| 5 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ | |
| Синхронизация времени УСД и опрашиваемых им устройств/станций |
от встроенного ГЛОНАСС/ GPS‑приемника, от вышестоящего уровня , от SNTP сервера |
| Рабочий температурный диапазон | от -40 до + 70°С |
| Корпус | 75х100х110 мм (пластик, IP40), крепеж на 35 мм DIN‑рельс |
