ЭНКС-2 Блок коррекции времени
ЭНКС-2 Блок коррекции времени
Блок ЭНКС-2 использует стандартные протоколы обмена NMEA 0183 и SNTP для синхронизации серверов, рабочих станций и других устройств. Это обеспечивает надежную и эффективную передачу данных между различными компонентами системы.
Для синхронизации времени в системах телемеханики ЭНКС-2 поддерживает команду C_CS_NA_1 (103) протокола обмена МЭК 60870-5-101. Это позволяет обеспечить точную синхронизацию времени между различными устройствами и компонентами системы, что важно для корректной работы и анализа данных.
ЭНКС-2 получает сигналы от навигационных спутниковых систем с помощью ГЛОНАСС(GPS)‑антенны, которая размещается снаружи здания. Это обеспечивает надежное приемодальное устройство, которое может работать в различных условиях и получать точные данные о своем местоположении.
Для монтажа антенны используется специальный кронштейн, который обеспечивает надежное крепление и защиту антенны от воздействия внешней среды. Это важно для обеспечения стабильной работы антенны и получения точных данных о своем местоположении.
Блок коррекции времени ЭНКС-2 имеет яркий OLED-дисплей, кнопки управления на лицевой панели, а также набор интерфейсов (RS-232, RS-485, Ethernet), которые обеспечивают разнообразные варианты использования устройства.
ЭНКС-2 внесен в Государственный реестр средств измерений.
Функции блока ЭНКС-2
— определение по сигналам навигационных спутниковых систем точного времени, отсчет времени на встроенных часах;
— синхронизация времени в устройствах сбора данных согласно ГОСТ Р МЭК 60870-5-101-2006;
— синхронизация времени на серверах, рабочих станциях автоматизированных систем учета и управления по протоколам TSIP/NMEA 0183, SNTP;
— синхронизация времени встроенных часов измерительных цифровых преобразователей ЭНИП-2, в том числе и ЭНИП-2 с поддержкой синхронизированных векторных измерений;
— формирование поверочного сигнала «1 Гц» (PPS).
Технические характеристики блока ЭНКС-2
| 1 ТОЧНОСТЬ | |
| Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц к шкале координированного времени UTC | ± 500 нс |
| Пределы допускаемой абсолютной погрешности синхронизации фронта метки синхронизации IRIG‑A к шкале UTC | ± 500 нс |
| Минимальный квант корректировки времени | 11 нс |
| Пределы допускаемой абсолютной погрешности воспроизведения (хранения) шкалы времени при отсутствии коррекции по сигналам проверки времени, с/сутки | ± 0,4 |
| Точность синхронизации по SNTP, мс | 1 мс |
| 2 НАДЕЖНОСТЬ | |
| Средняя наработка на отказ | не менее 35000 ч |
| Срок службы | не менее 15 лет |
| 3 ЭКСПЛУАТАЦИЯ И КОНСТРУКЦИЯ | |
| Интерфейсы |
RS‑232‑1, RS‑485‑1: NMEA 0183, МЭК 60870‑5‑101; RS‑232‑2: NMEA 0183; RS‑485‑2: IRIG‑A, IRIG‑B, PPS; Ethernet 100Base‑T: SNTP |
| Периодичность синхронизации |
согласно МЭК 60870‑5‑101 C_CS_NA_1 (103) от 1 мин. до 45 дней с дискретностью 1 мин., IRIG‑A — 100 мс, SNTP — по запросу клиента |

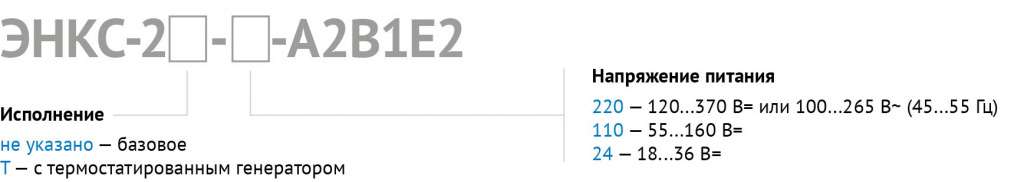

| Питание, мощность | 18..36 В= или универсальное 120..370 В=/ 100..265 В~ (45..55 Гц), не более 5 В•А |
| Рабочий температурный диапазон | от -40 до + 70 °С |
| Габаритные размеры | ВШГ 83х100х110 мм, встроенный крепеж на 35 мм DIN-рельс |
| 4 КОМПЛЕКТАЦИЯ | |
| Стандартный комплект | БКВ ЭНКС-2 |
| Опции |
GPS-B3.15 — антенна наружного исполнения (длина фидера 15 м) GPS-B3.45- антенна наружного исполнения (длина фидера 45 м) GPS-КР — стальной кронштейн для наружного монтажа антенны |
