ЭНКМ-3 Устройства сбора данных
ЭНКМ-3 Устройства сбора данных
Обновленные устройства сбора данных ЭНКМ-3 предназначены для создания систем сбора и передачи информации с объектов энергетики, транспорта и промышленности. Это мощное устройство сбора данных является идеальным решением для небольших объектов, которые требуют надежной и эффективной системы сбора данных.
Основные характеристики ЭНКМ-3:
1. Встроенные аналоговые и дискретные входы: ЭНКМ-3 оснащен встроенными аналоговыми и дискретными входами, что позволяет сбирать данные от различных датчиков и устройств на объекте.
2. Дискретные выходы: Устройство также имеет дискретные выходы, которые могут использоваться для управления различными устройствами на объекте.
3. Модули беспроводной передачи данных: ЭНКМ-3 оснащен модулями беспроводной передачи данных, которые позволяют передавать данные в сети 3G/2G. Это обеспечивает надежную и быструю передачу данных в любое время и любое место.
4. Встроенный ГЛОНАСС/GPS приемник: Устройство имеет встроенный ГЛОНАСС/GPS приемник, который позволяет определять свое местоположение и передавать эти данные вместе с другими данными.
В целом, обновленные устройства сбора данных ЭНКМ-3 являются мощным и надежным решением для создания систем сбора и передачи информации с объектов энергетики, транспорта и промышленности.
Модуль ЭНКМ‑3 обеспечивает сбор технологической информации (дискретных сигналов и измерений) от различных устройств (многофункциональных измерительных преобразователей, устройств релейной защиты и автоматики, счетчиков электроэнергии, модулей ввода-вывода) и дальнейшую передачу данных на верхний уровень управления.
Модуль ЭНКМ-3 поддерживает организацию сквозных каналов для опроса и удаленного конфигурирования различных устройств по TCP/IP.
Применение ЭНКМ-3 рекомендуется на объектах с небольшим числом опрашиваемых устройств, а также когда не требуется резервировать устройство сбора данных. ЭНКМ-3 идеально подходит для телемеханизации РП, ТП, БКТП, реклоузеров и небольших подстанций.

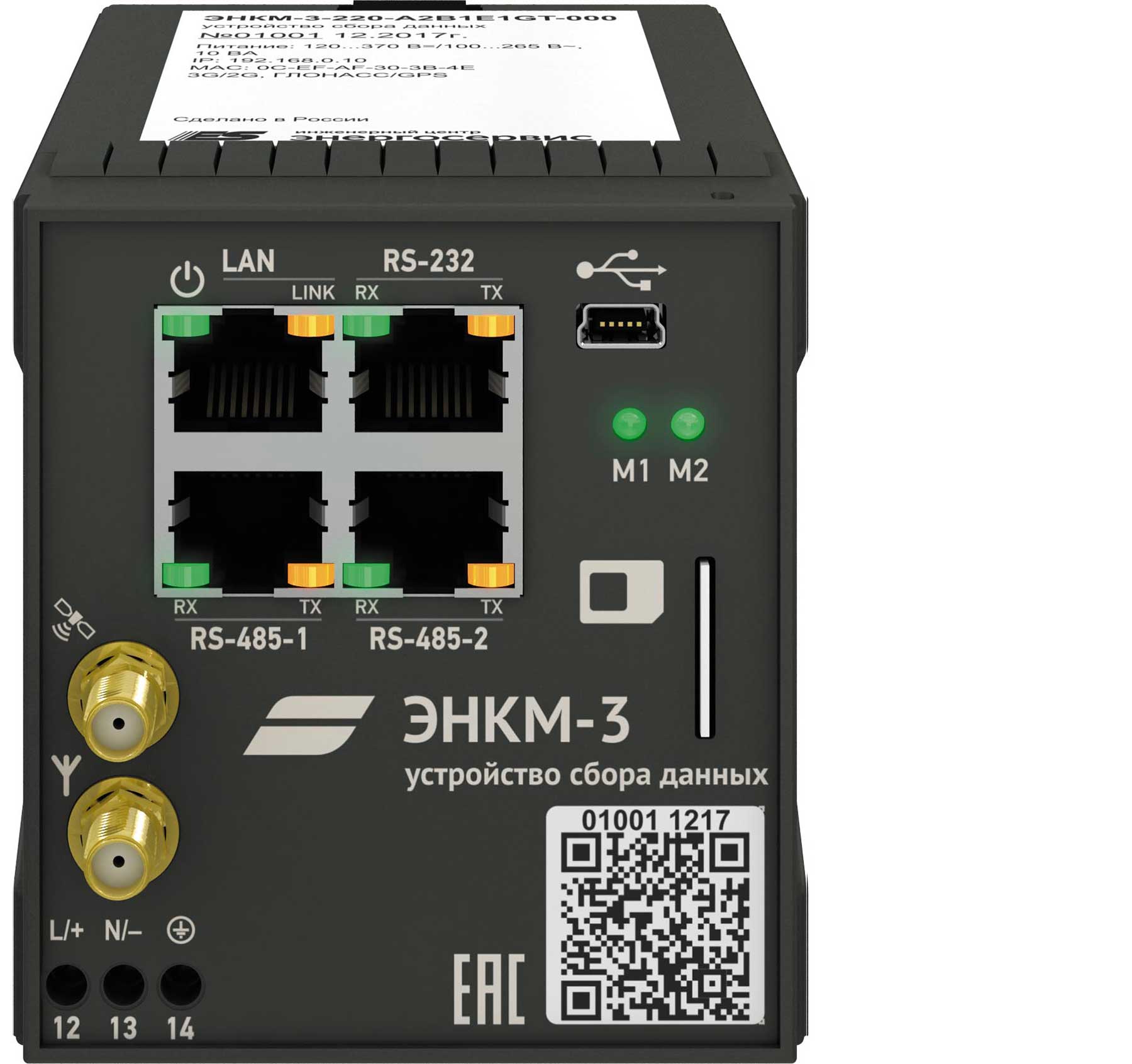

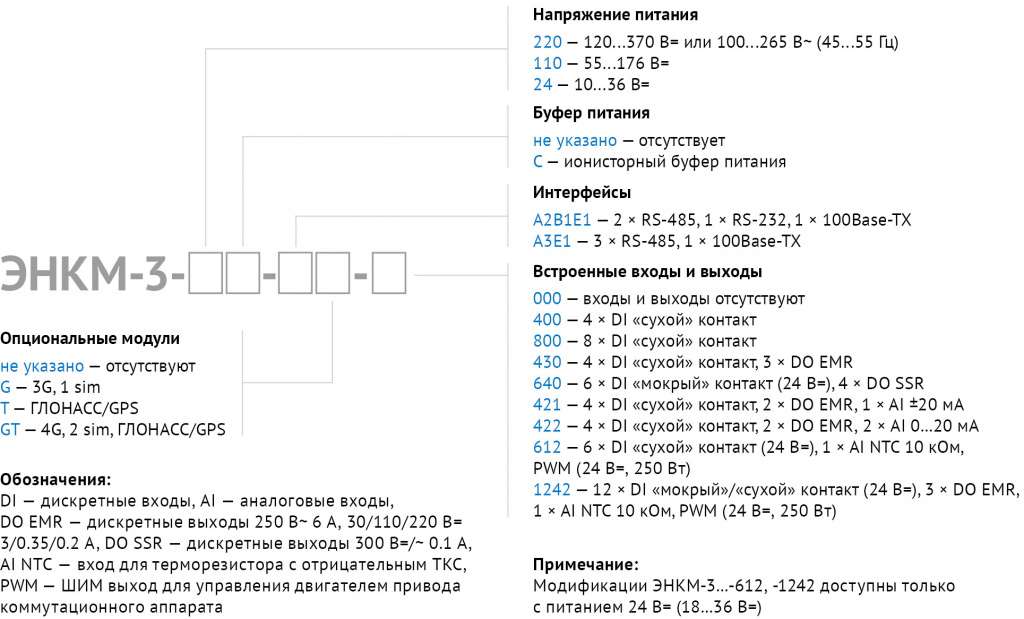

Модификации модуля: ЭНКМ-3-…-000, ЭНКМ-3-…-400, ЭНКМ-3-…-430, ЭНКМ-3-…-421, ЭНКМ-3-…-422
Простейшая конфигурация с базовым набором интерфейсов: 2 x 485, 1 x RS‑232, 1 x Ethernet 100Base‑TX. Количество опрашиваемых устройств: не более 64 шт.
Дополнительный модуль беспроводной передачи (3G/2G) позволяет автоматизировать территориально распределенные объекты.
Для точной синхронизации времени – модификация со встроенным ГЛОНАСС/GPS-приемником.
Функция устройства ЭНКМ-3
— сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня: ЦИП, счетчиков электроэнергии, терминалов РЗА, контроллеров присоединения, модулей ввода/вывода дискретных и аналоговых сигналов, УСО, устройств сбора данных и т.д.;
— передача данных на вышестоящий уровень в соответствии с ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104;
— прием команд телеуправления с вышестоящего уровня и их передача устройствам нижестоящего уровня;
— прием сигналов точного времени от систем ГЛОНАСС/GPS или источников точного времени по протоколам SNTP v4, ГОСТ Р МЭК 60870-5-101 или ГОСТ Р МЭК 60870-5-104, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам.
Технические характеристики устройства ЭНКМ-3
| 1 ОБЪЕМ ОБРАБАТЫВАЕМЫХ ДАННЫХ | |
| Количество параметров | 2048 ТИ, 1024 ТС, 512 ТУ |
| 2 ОПРОС УСТРОЙСТВ И РЕТРАНСЛЯЦИЯ ДАННЫХ | |
| Количество опрашиваемых устройств | 64 |
| Поддерживаемые устройства | ЭНИП‑2, ЭНМВ‑1, устройства с поддержкой МЭК 60870‑5‑101, МЭК 60870‑5‑103, МЭК 60870‑5‑104, Modbus RTU, Modbus TCP, СЭТ‑4ТМ.03, Меркурий‑23Х, А1800, CC-301 Сириус, БЗП-01, БЗП-02, БЗП-03, ABB Emax/Tmax |
| Ретрансляция | возможность ретрансляции данных нижестоящих УСД по МЭК 60870‑5‑101, МЭК 60870‑5‑104, Modbus TCP |
| 3 ИНТЕРФЕЙСЫ | |
| 2 х RS‑485 | назначается пользователем для опроса устройств или передачи данных на вышестоящий уровень |
| 1 х RS‑232 | |
| Ethernet 100Base‑T | |
| 3G/GPRS | для передачи телеметрии по беспроводному каналу |
| USB | сервисный разъем |
| 4 КАНАЛЫ ОБМЕНА С ВЫШЕСТОЯЩИМ УРОВНЕМ | |
| Интерфейсы передачи данных на вышестоящий уровень | Суммарно до 8 каналов: |
| RS‑485/232 (до 3 каналов), | |
| TCP/IP — по Ethernet или 3G/GPRS (до 8 каналов). | |
| 5 ОПРОС НИЖЕСТОЯЩИХ УСТРОЙСТВ/СТАНЦИЙ | |
| Интерфейсы опроса устройств | асинхронные последовательные: RS‑485/232 (до 3 портов), UDP/TCP: по порту Ethernet. |
| 6 ПИТАНИЕ | |
| Напряжение питания | 9…36 В= или 120..370 В=/ 100…265 В~ (45…55 Гц) |
| Потребляемая мощность | Не более 10 ВА |
| 7 ОПЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Дискретные входы | 4 шт., тип сигнала «сухой контакт» (используется встроенный источник питания 24 В= |
| Дискретные выходы | 2 или 3 шт., электромеханическое реле, коммутационная способность: 6 А (250 В~), 3/0,35/0,2 A (30/110/220 В=) |
| Аналоговые входы | 1 шт., −20…+20 мА или 2 шт. 0…20 мА |
| ГЛОНАСС/GPS‑приемник | для синхронизации времени опрашиваемых устройств |
| 8 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ | |
| Рабочий температурный диапазон | от -40 до + 70°С |
| Корпус: (пластик), IP40, крепеж на 35 мм DIN‑рельс |
ЭНКМ-3-x-А2В1Е1-000: 75х70х110 мм
ЭНКМ-3-x-А2В1Е1x-000: 75х70х119 мм ЭНКМ-3-x-А2В1Е1x-4ХХ: 75х100х119 мм |
