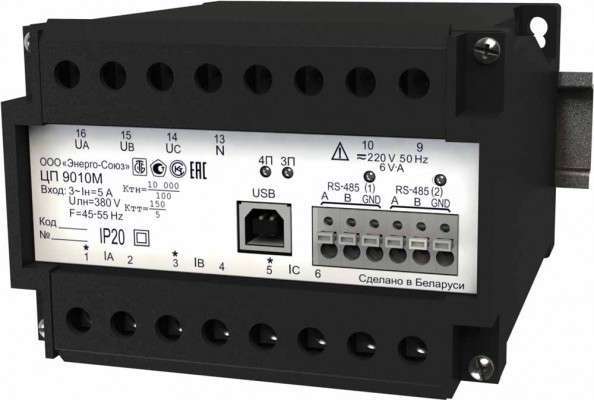

Преобразователи измерительные ЦП 9010М (Measurement Transformers CP 9010M) являются устройствами, предназначенными для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических сетей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485.
Связь с персональными электронными устройствами (ПЭВМ) осуществляется в соответствии с протоколом MODBUS в режиме RTU (Remote Terminal Unit) и протоколом, соответствующим ГОСТ Р МЭК 60870-5-101.
Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных, который обеспечивает надежную и эффективную передачу информации между устройствами в электрических сетях.
Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.
По отдельному заказу потребителя ЦП 9010М может содержать порт USB, используемый при настройке, и (или) часы реального времени (RTС).
В приборе ЦП 9010М отсутствуют аналоговые выходы, встроенные реле и дискретные входы. Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.
Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.
| Параметры преобразуемого входного сигнала | |||||||
|
Переменный ток, А (IA, IB, IC) |
Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA) |
Частота, Гц |
Угол сдвига фаз между током и напряже- нием, (φ), градус |
cos φ.н (sin φ.н), номи- нальное значение |
|||
|
Диапазон преобра- зования |
Номи- нальное значение, Iн |
Диапазон преобр- азования |
Номи- нальное значе ние, Uлн.н |
Диапазон преобра- зования |
Номи- нальное значение |
||
|
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 80 – 120 |
100 220 380 100 |
45 – 55 | 50 | от 0 до 360 | плюс 1 и минус 1 |
Примечание — диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи.
| Пределы допускаемой основной погрешности: | |
| — при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам, % | ±0.5 |
| — при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам, % | ±0.2 |
| — по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н., % | ±0.05 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| — от измерительной цепи напряжением от 80 до 120 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более: | |
| — для каждой последовательности цепи, В·А | 0.2 |
| — для параллельных цепей с питанием от цепи входного сигнала: | |
| — от фаз А и С, В·А | 6.0 |
| — от фазы В, В·А | 0.2 |
| — для каждой параллельной цепи с питанием от сети источника питания, В·А | 0.2 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры не более, мм | 110x83x130 |
| Масса не более, кг | 1.2 |
| Диапазон рабочих температур, °C | от -40 до +55 |
При заказе прибора ЦП 9010М необходимо использовать последовательность указания параметров и функциональных возможностей прибора условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе преобразователей измерительных цифровых многофункциональных ЦП 9010М с диапазоном измерения переменного тока 0 – 5 А, с диапазоном измерения входного напряжения 0 – 456 В, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, c портом USB и с часами реального времени.
