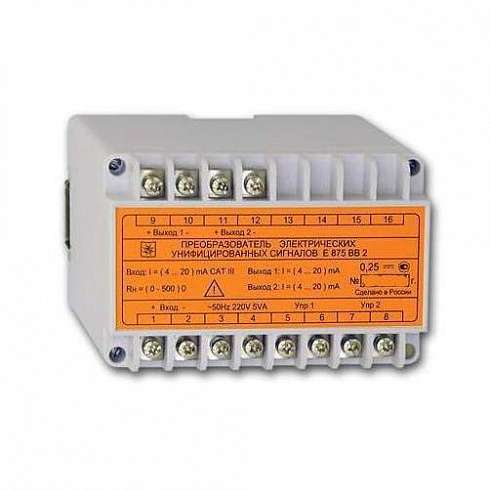

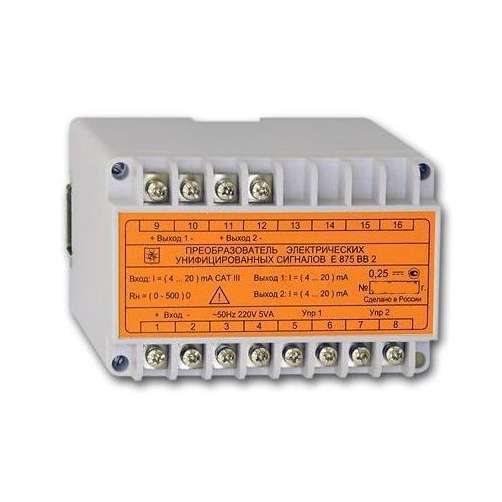

Е875 Преобразователи измерительные постоянного тока
Е875 Преобразователи измерительные постоянного тока
Внимание! Современный аналог Е875 - измерительные преобразователи AEDC875.
Преобразователи Е875 предназначены для преобразования входного унифицированного сигнала постоянного тока в два или три гальванически развязанных унифицированных сигнала постоянного тока. Модели измерительных преобразователей Е875: Е875А, Е875В, Е875С, Е875Е. Помимо гальванической развязки, могут применяться для конвертирования унифицированного сигнала постоянного тока в унифицированный сигнала постоянного тока требуемого диапазона.
В измерительном преобразователе Е875 применяется цифровая обработка сигнала. AEDC - измерительные преобразователи постоянного тока и напряжения постоянного тока с интерфейсом RS-485.
Габаритные размеры (ширина х высота х глубина) - 120х80х120 мм, масса не более 0,7 кг, гарантийный срок - 3 года.
Технические характеристики измерительные преобразователи Е875А, Е875В, Е875С, Е875Е
| Тип | Iвх., мА | Iвых., мА |
Возможность извлечения корня |
Рпотр. по изм. цепи, мВт, не более |
Рпотр. по цепи пита-ния, ВА | Класс точности |
| Е875АА2(АА3) | 0..5 | 0..5 | Да | 12,5 | не более 4 (5) | 0,5 |
| Е875АВ2(АВ3) | 4..20 | |||||
| Е875АС2(АС3) | 0..20 | |||||
| Е875АЕ2(АЕ3) | -5..0..5 | Нет | ||||
| Е875ВА2(ВА3) | 4..20 | 0..5 | Да | 60 | ||
| Е875ВВ2(ВВ3) | 4..20 | 0,25 | ||||
| Е875ВС2(ВС3) | 0..20 | |||||
| Е875ВЕ2(ВЕ3) | -5..0..5 | Нет | ||||
| Е875СА2(СА3) | 0..20 | 0..5 | Да | 60 | ||
| Е875СВ2(СВ3) | 4..20 | 0,25 | ||||
| Е875СС2(СС3) | 0..20 | |||||
| Е875СЕ2(СЕ3) | -5..0..5 | Нет | 0,5 | |||
| Е875ЕА2(ЕА3) | -5..0..5 | 0..5 | Нет | 12,5 | ||
| Е875ЕВ2(ЕВ3) | 4..20 | |||||
| Е875ЕС2(ЕС3) | 0..20 | |||||
| Е875ЕЕ2(ЕЕ3) | -5..0..5 |
Количество выходов:
– 2 (у моделей с индексом «2»).
– 3 (у моделей с индексом «3»).
Примечание: У части данных преобразователей имеется возможность перестройки функции преобразования сигнала с линейной на обратноквадратичную по любому из имеющихся выходов. Перестройка осуществляется установкой внешних перемычек.
*Серым цветом в таблице выделены преобразователи с классом точности 0,25
