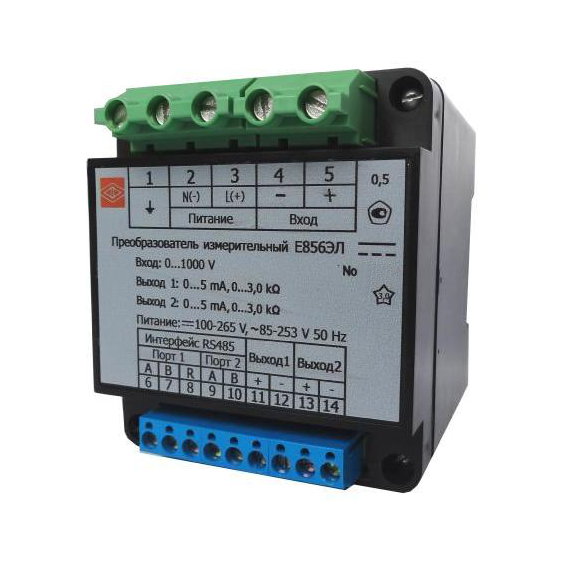

Е856ЭЛ Преобразователи измерительные постоянного тока и напряжения
Преобразователи измерительные постоянного тока и напряжения Е856ЭЛ предназначены для измерения тока и напряжения в цепях постоянного однофазного тока. Они могут применяться для контроля токов и напряжения электрических систем и установок, а также для автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.
Преобразователи Е856ЭЛ обладают высокой точностью измерений и надежностью в работе, что делает их универсальными и пригодными для использования в различных условиях и приложениях.Технические характеристики измерительного преобразователя Е856ЭЛ
| Тип | Исполнение | Габаритные размеры, мм, не более | Масса, кг, не более |
| Е856ЭЛ | с RS485 | 70 х 85,5 х 89 | 0,4 |
| без RS485 | 70 х 86 х 80 | 0,5 |
| Входной сигнал | Выходной сигнал |
Сопротивление нагрузки, не более |
|
| выход 1 | выход 2 |
Для аналогового выхода: 2,5 кОм (0…5 мА, 0…2,5…5 мА); 2 кОм (-5…0…5 мА); 0,5 кОм (0…20 мА, 4…20 мА, 4…12…20мА, 0…10…20 мА) |
|
|
0…5мА, 4…20мА, 0…20мА, -5…0…5мА 0…75мВ, -75…0…75мВ, 0…60В, 0…100В, 0…150В, 0…250В |
0…5мА, 0…20мА, 4…20мА, 0…2,5…5мА, -5…0…5мА, 4…12…20мА, 0…10…20мА |
0…5мА, 0…20мА, 4…20мА, 0…2,5…5мА, 4…12…20мА, 0…10…20мА, -5…0…5мА |
|
| 0…500В, 0…1000В | нет | ||
| Пределы основной погрешности | ±0,5% |
| Количество выходных сигналов | 1 или 2 |
| Рабочий диапазон температур | От -40°С до +50°С |
| Напряжение питания | — 12ВН (12+6/-3) В постоянного тока; — 24ВН (24+12/-6) В постоянного тока; — 220ВУ, от 85 до 253 В переменного тока частотой (50 ± 0,5)Гц или от 120 до 265 В постоянного тока; — 230В, от 85 до 253 В переменного тока частотой (50 ± 0,5)Гц |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Степень защиты | IP50 |
| Интерфейс | RS485 (МodbusRTU), количество: до 2-х; — основной, для передачи данных; — дополнительный, для передачи данных или для подключения табло (Т44, Т54, Т74), модулей индикации (МИ120, МИ80) |
| Скорость передачи данных | 4800, 9600, 19200, 38400 бод. |
| Максимальная перегрузка по входному сигналу | 120%, длительность — 2 часа |
| Кратковременные перегрузки по входному сигналу с кратностью |
2 (10 с); 7 (15 с); 10 (3 с); 20 (0,5 с) (от номинального значения по току) 1,5 (0,5 с) (от номинального значения по напряжению) |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Мощность потребления от цепи питания, не более | 6,0 В•А |
|
Мощность потребления по цепям напряжения, не более: по цепям тока, не более: |
1 Вт 0,01 Вт |
| Монтаж | DIN-рейка 35мм или непосредственно на панель |
| Межповерочный интервал | 4 года |
| Гарантийный срок эксплуатации | 2 года |
| Средний срок службы, не менее | 15 лет |
| Средняя наработка на отказ, не менее | 100000 часов |
| Примечание — подключение питания и входных сигналов осуществляется клеммными соединителями «под винт» для проводов сечением до 4,0 мм2. | |
Карта заказа
a — диапазон измерения входного сигнала:
0…5мА, 4…20мА, 0…20мА, -5…0…+5мА
0…75мВ; -75…0…75мВ; 0…60В; 0…100В; 0…150В; 0…250В; 0…500 В; 0…1000В
b — напряжение питания:
12ВН — (12+6/-3) В постоянного тока
24ВН — (24+12/-6) В постоянного тока
220ВУ — от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265В постоянного тока
230В — от 85 до 253 В переменного тока частотой (50 ± 0,5)Гц
c — диапазон изменения выходного аналогового сигнала:
А = 0…5 мА;
В = 4…20 мА;
С = 0…20 мА;
АР = 0…2,5…5 мА;
ВР = 4…12…20 мА;
СР = 0…10…20 мА;
ЕР = -5…0…+5 мА;
х — при отсутствии
d — диапазон изменения дополнительного выходного аналогового сигнала:
А = 0…5 мА;
В = 4…20 мА;
С = 0…20 мА;
АР = 0…2,5…5 мА;
ВР = 4…12…20 мА;
СР = 0…10…20 мА;
EP = -5…0…+5 мА
х — при отсутствии
e — интерфейс:
1RS — один RS485 (основной)
2RS — два RS485 (основной и дополнительный)
х – при отсутствии параметра
f — специсполнение:
А – эксплуатация на АЭС (класс безопасности 4);
ОМ2 — эксплуатация на морских судах.
При отсутствии специсполнения параметр не указывается.
Пример оформления заказа
Е856ЭЛ – -75…0…75 мВ – 24ВН – АР – В – 2RS ТУ 25-7504.216-2011
Преобразователь Е856ЭЛ, имеющий следующие характеристики: диапазон измерения входного сигнала от -75 до 75 мВ, напряжение питания (24+12/-6)В постоянного тока, диапазон изменения выходного аналогового сигнала 0…2,5…5 мА, диапазон изменения дополнительного выходного аналогового сигнала 4…20 мА, два интерфейса RS485.
