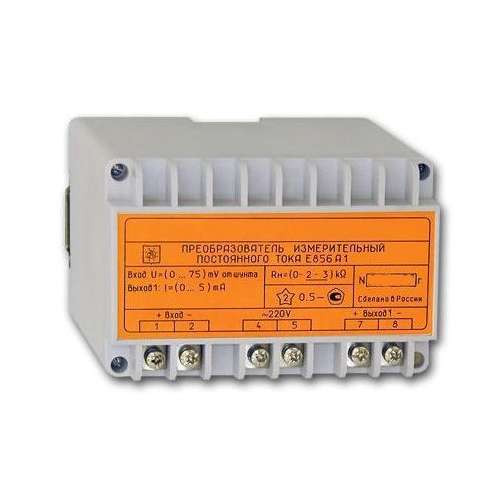

Е856 Преобразователи измерительные постоянного тока
Е856 Преобразователи измерительные постоянного тока
Внимание! Современный аналог Е856 - измерительные преобразователи AEDC856.
Измерительные преобразователи Е856 предназначены для линейного преобразования постоянного тока в один или два унифицированных выходных сигнала постоянного тока. Подключение преобразователей Е856 осуществляется через стандартные наружные шунты постоянного тока (в комплект не входят) с номинальным напряжением 75 мВ. В преобразователе Е856 применяется цифровая обработка сигнала.
Модели измерительных преобразователей Е856: Е856А, Е856В, Е856С, Е856Е.
Габаритные размеры (ширина х высота х глубина) — 120х80х77 мм, масса — не более 0,5 кг, гарантийный срок — 3 года.
AEDC - измерительные преобразователи постоянного тока и напряжения постоянного тока с интерфейсом RS-485.
Технические характеристики измерительные преобразователи Е856А, Е856В, Е856С, Е856Е
| Тип | Uвх. от шунта, мВ | Кол-во выходов | Iвых., мА |
Сопротивление нагрузки, Ом |
Рпотр. по цепи питания, ВА |
Рпотр. по изм. цепи, Вт |
Класс точности |
| Е856А1 | 0..75 | 1 | 0..5 | 0 — 3000 | не более 2 |
не более 10-6 |
0,5 |
| Е856А2 | 2 | не более 3 | |||||
| Е856В1 | 1 | 4..20 | 0 — 500 | не более 4 | |||
| Е856В2 | 2 | не более 5 | |||||
| Е856С1 | 1 | 0..20 | 0 — 500 | не более 4 | |||
| Е856С2 | 2 | не более 5 | |||||
| Е856АР1 | -75..0..75 | 1 | 0..2,5..5 | 0 — 3000 | не более 2 | ||
| Е856АР2 | 2 | не более 3 | |||||
| Е856ВР1 | 1 | 4..12..20 | 0 — 500 | не более 4 | |||
| Е856ВР2 | 2 | не более 5 | |||||
| Е856СР1 | 1 | 0..10..20 | 0 — 500 | не более 4 | |||
| Е856СР2 | 2 | не более 5 | |||||
| Е856ЕР1 | 1 | -5..0..5 | 0 — 3000 | не более 2 | |||
| Е856ЕР2 | 2 | не более 3 |
Буквенные индексы Е856:
А — выходной ток (0..5) мА
АР — выходной ток (0..2,5..5) мА
В — выходной ток (4..20) мА
ВР — выходной ток (4..12..20) мА
С — выходной ток (0..20) мА
СР — выходной ток (0..10..20) мА
