AEDC875 Преобразователи измерительные напряжения постоянного тока
AEDC875 Преобразователи измерительные напряжения постоянного тока

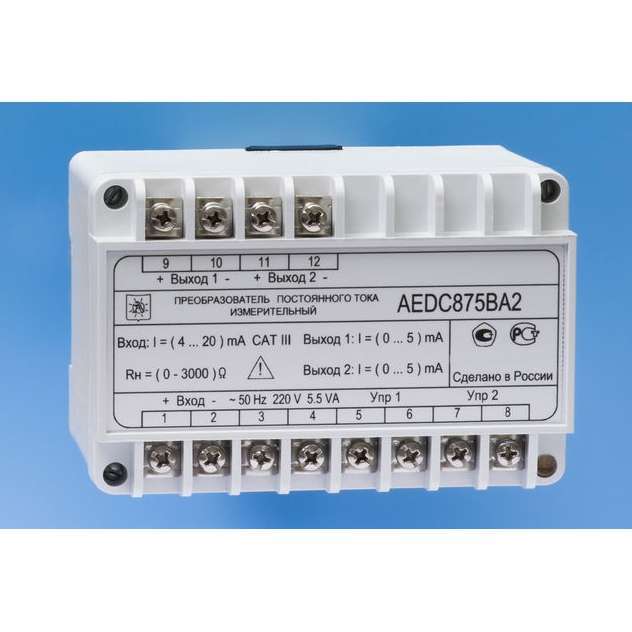

AEDC875 - это измерительные преобразователи постоянного тока с аналоговым токовым выходом. Они предназначены для измерения постоянного тока (0…5 / 4…20 / 0…20 / -5…0…5) мА и имеют выходной ток (0…5 / 4…20 / 0…20 / -5…0…5) мА. Преобразователь AEDC875 имеет два или три аналоговых выхода и выполнен без гальванической связи между входными и выходными цепями.
AEDC875 производится с несколькими вариантами напряжения питания: 220 В напряжения переменного тока, 220 В напряжения постоянного тока, 24 В напряжения постоянного тока и 12 В напряжения постоянного тока. Габаритные размеры преобразователя составляют 120х80х77 мм, а масса не превышает 0,7 кг. Гарантийный срок на AEDC875 составляет 3 года.
При заказе AEDC 875 с питанием от напряжения постоянного тока необходимо указать значение напряжения питания. Если значение питания не указано, мы предполагаем, что у прибора питание "220 В напряжения переменного тока".
Технические характеристики измерительных преобразователей AEDC 875
| Условное обозначение | Диапазон измерений | Выходной ток, мА | Сопротивление нагрузки, Ом | Пределы основной погрешности по аналоговому выходу γ, % |
| AEDC875AА2 | От 0 до 5 мА | 0 — 5 | 0 — 3000 | ± 0,5 |
| AEDC875AА3 | ||||
| AEDC875AВ2 | 4 — 20 | 0 — 500 | ± 0,5 | |
| AEDC875AВ3 | ||||
| AEDC875AС2 | 0 — 20 | 0 — 500 | ± 0,5 | |
| AEDC875AС3 | ||||
| AEDC875AЕ2 | -5 — 0 — 5 | 0 — 3000 | ± 0,5 | |
| AEDC875AЕ3 | ||||
| AEDC875Aхх | См. таблицу 3 | См. таблицу 3 | ± 0,5 | |
| AEDC875Аххх | ||||
| AEDC875ВА2 | От 4 до 20 мА | 0 — 5 | 0 — 3000 | ± 0,5 |
| AEDC875ВА3 | ||||
| AEDC875ВВ2 | 4 — 20 | 0 — 500 | ± 0,25 | |
| AEDC875ВВ3 | ||||
| AEDC875ВС2 | 0 — 20 | 0 — 500 | ± 0,25 | |
| AEDC875ВС3 | ||||
| AEDC875ВЕ2 | -5 — 0 — 5 | 0 — 3000 | ± 0,5 | |
| AEDC875ВЕ3 | ||||
| AEDC875Вхх | См. таблицу 3 | См. таблицу 3 | ± 0,5 (± 0,25)* | |
| AEDC875Вххх | ||||
| AEDC875СА2 | От 0 до 20 мА | 0 — 5 | 0 — 3000 | ± 0,5 |
| AEDC875СА3 | ||||
| AEDC875СВ2 | 4 — 20 | 0 — 500 | ± 0,25 | |
| AEDC875СВ3 | ||||
| AEDC875СС2 | 0 — 20 | 0 — 500 | ± 0,25 | |
| AEDC875СС3 | ||||
| AEDC875СЕ2 | -5 — 0 — 5 | 0 — 3000 | ± 0,5 | |
| AEDC875СЕ3 | ||||
| AEDC875Схх | См. таблицу 3 | См. таблицу 3 | ± 0,5 (± 0,25)* | |
| AEDC875Сххх | ||||
| AEDC875ЕА2 | От -5 до 5 мА | 0 — 5 | 0 — 3000 | ± 0,5 |
| AEDC875ЕА3 | ||||
| AEDC875ЕВ2 | 4 — 20 | 0 — 500 | ± 0,5 | |
| AEDC875ЕВ3 | ||||
| AEDC875ЕС2 | 0 — 20 | 0 — 500 | ± 0,5 | |
| AEDC875ЕС3 | ||||
| AEDC875ЕЕ2 | -5 — 0 — 5 | 0 — 3000 | ± 0,5 | |
| AEDC875ЕЕ3 | ||||
| AEDC875Ехх | См. таблицу 3 | См. таблицу 3 | ± 0,5 | |
| AEDC875Еххх | ||||
|

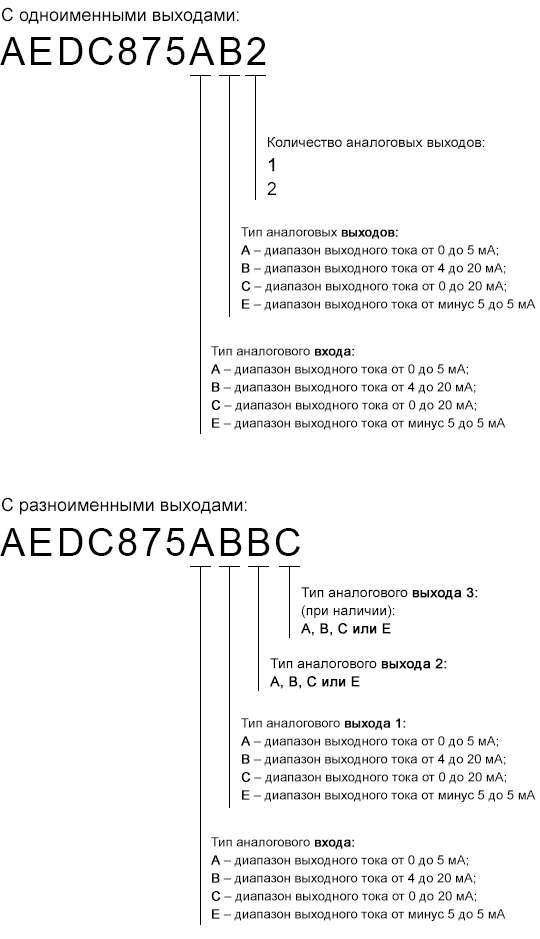

* Значение в скобках для преобразователя с выходами типов В и (или) С Примечание – Символ «х» в условном обозначении преобразователя AEDC875 с разноименными выходами – обозначение типа аналогового выхода- может принимать значения А, В, С, или Е |
||||
| Обозначение аналогового выхода | Выходной ток, мА | Сопротивление нагрузки, Ом |
| А | 0 — 5 | 0 — 3000 |
| В | 4 — 20 | 0 — 500 |
| С | 0 — 20 | 0 — 500 |
| Е | Минус 5 — 0 — 5 | 0 — 3000 |
