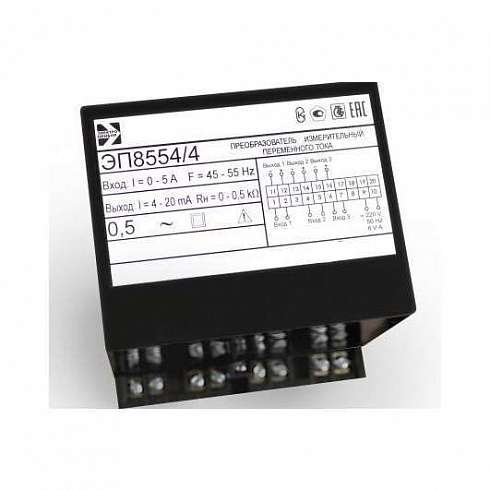

ЭП8554 Преобразователь измерительный переменного тока
ЭП8554 Преобразователь измерительный переменного тока
Преобразователи ЭП8554 являются устройствами, предназначенными для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока. Они могут использоваться для контроля токов электрических систем и установок, а также для комплексной автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности.
Преобразователи ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока, в то время как преобразователи ЭП8554/3, ЭП8554/4 представляют собой три канала преобразования в одном корпусе - трехканальный измерительный преобразователь. Измерительные преобразователи ЭП8554/5, ЭП8554/6 предназначены для преобразования одним измерительным преобразователем любого из четырёх входных сигналов тока.
Область применения преобразователя ЭП8554 охватывает различные отрасли промышленности, включая электроэнергетику, транспорт, промышленное производство и другие сферы, где требуется контроль и измерение токов электрических систем и установок.
Измерительный преобразователь ЭП8554 состоит из основных узлов, таких как основания с двумя клеммными колодками, крышки корпуса, клеммных колодок, зажимов подключения внешних цепей, печатной платы с элементами электрической схемы, питающего трансформатора тока и входного трансформатора тока (ЭП8554).
По заказу измерительные преобразователи ЭП8554 могут быть изготовлены с встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
Измерительные преобразователи являются взаимозаменяемыми, восстанавливаемыми, ремонтируемыми, одноканальными или трёхканальными изделиями, эксплуатируемыми в стационарных условиях производственных помещений вне жилых домов.
Технические характеристики измерительного преобразователя ЭП8554
| Тип | Преобразуемый входной сигнал, А | Выходной аналоговый сигнал, мА | Диапазон изменений сопротивления нагрузки, кОм | ||
| Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
| ЭП8554/1* | (0 — 0,5) | (0 — 0,5) | (0 — 5) | 5 | (0 — 3) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
| ЭП8554/2* | (0 — 0,5) | (0 — 0,5) | (4 — 20) | 20 | (0 — 0,5) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
| ЭП8554/3** | (0 — 0,5) | (0 — 0,5) | (0 — 5) | 5 | (0 — 3) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
| ЭП8554/4** | (0 — 0,5) | (0 — 0,5) | (4 — 20) | 20 | (0 — 0,5) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
| ЭП8554/5*** | (0 — 0,5) | (0 — 0,5) | (0 — 5) | 5 | (0 — 3) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
| ЭП8554/6*** | (0 — 0,5) | (0 — 0,5) | (4 — 20) | 20 | (0 — 0,5) |
| (0 — 1) | (0 — 1) | ||||
| (0 — 2,5) | (0 — 2,5) | ||||
| (0 — 5) | (0 — 5) | ||||
Примечания:
* — одноканальный;
** — трёхканальный. Входные и выходные сигналы каждого канала одинаковые;
*** — одноканальный многопредельный.
| Характеристики | Значения |
| Время установления выходного аналогового сигнала, с | 0,5 |
| Время установления рабочего режима после включения напряжения питания, мин, не более | 30 |
| Время непрерывной работы | не ограничено |
| Температура окружающего воздуха, °С | от -30 до +50 |
| Средняя наработка на отказ с учётом технического обслуживания, ч, не менее | 50000 |
| Габаритные размеры, мм, не более: | |
| — ЭП8554/1, 2, 5, 6 | 110×120×70 |
| — ЭП8554/3, 4 | 110×120×125 |
| Масса, кг, не более: | |
| — ЭП8554/1, 2, 5, 6 | 0,6 |
| — ЭП8554/3, 4 | 0,75 |
| Основная приведённая погрешность, % | ± 0,5 |
| Потребляемая мощность, В·А, не более: | |
| — от измеряемой цепи для каждого канала | 0,5 |
| — от источника питания для ЭП8554/1, 2, 5, 6 | 4 |
| — от источника питания для ЭП8554/3, 4 | 6 |
