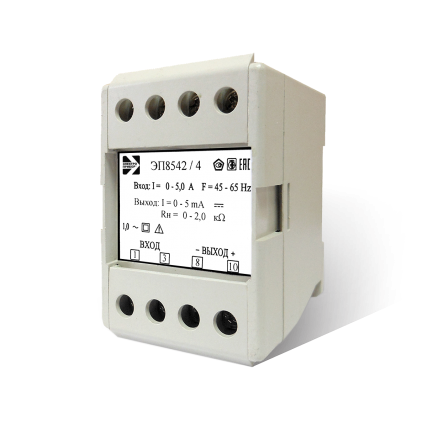

ЭП8542 Преобразователь измерительный переменного тока
ЭП8542 Преобразователь измерительный переменного тока
Измерительные преобразователи ЭП8542 предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока. Преобразование производится по среднему значению входного сигнала. Существует несколько моделей измерительных преобразователей ЭП8542: ЭП8542/1, ЭП8542/2, ЭП8542/3 и ЭП8542/4. Информацию о состоянии измеряемого параметра передает среднее значение выходного сигнала.
Область применения преобразователя ЭП8542 включает:
1. Контроль токов и напряжений электрических систем и установок.
2. Комплексную автоматизацию объектов электроэнергетики.
3. Автоматизированные системы управления технологическими процессами энергоёмких объектов различных отраслей промышленности.
Измерительный преобразователь ЭП8542 состоит из следующих узлов:
1. Основания с клеммной колодкой.
2. Крышки корпуса.
3. Крышки клеммной колодки.
4. Печатной платы с элементами схемы.
5. Трансформатора, установленного в основании.
Таким образом, измерительные преобразователи ЭП8542 являются универсальными устройствами, которые находят применение в различных отраслях промышленности и электроэнергетики для контроля и автоматизации процессов.
Крепление измерительного преобразователя ЭП8542 к щиту проводится со снятыми крышками клеммных колодок двумя винтами М4 через отверстия, имеющиеся в основании.
В случае крепления измерительного преобразователя на DIN-рейку предусмотрены два кронштейна, установленные на основании корпуса.
Измерительные преобразователи ЭП8542 выполнены в едином корпусе, предназначенном для навесного монтажа на щитах и стойках с передним присоединением монтажных проводов.
Технические характеристики измерительного преобразователя переменного тока ЭП8542
| Тип и модификация | Диапазон измерений входного сигнала, А | Диапазон изменений выходного сигнала, мА | Нормирующее значение выходного сигнала, мА | Сопротивление нагрузки, кОм |
| ЭП8542/1 | 0 — 0,5 | 0 — 5 | 5 | 1,2 ± 0,1 |
| ЭП8542/2 | 0 — 1 | 0 — 5 | 5 | 1,2 ± 0,1 |
| ЭП8542/3 | 0 — 2,5 | 0 — 5 | 5 | 1,2 ± 0,1 |
| ЭП8542/4 | 0 — 5 | 0 — 5 | 5 | 1,2 ± 0,1 |
| Характеристики | Значения |
| Время установления рабочего режима измерительного преобразователя, мин, не более | 5 |
| Пульсация выходного сигнала измерительного преобразователя, мВ, не более | 39 |
| Время установления выходного сигнала, с | 0,5 |
| Предел допускаемой основной приведённой погрешности измерительного преобразователя, % | ± 1 |
| Потребляемая мощность от измерительной цепи, В·А, не более | 1 |
| Температура окружающего воздуха, при относительной влажности 95 %, °С | от -30 до +50 |
| Габаритные размеры, мм | 110×120×70 |
| Масса, кг, не более | 1 |
| Средняя наработка на отказ измерительного преобразователя с учётом технического обслуживания, ч, не менее | 50000 |
| Среднее время восстановления работоспособного состояния измерительного преобразователя, ч, не более | 2 |
