ЭП8527 Преобразователь измерительный переменного тока и напряжения переменного тока
ЭП8527 Преобразователь измерительный переменного тока и напряжения переменного тока
Измерительные преобразователи ЭП8527/1, ЭП8527/2, ЭП8527/12, ЭП8527/16, ЭП8527/17 используются для линейного преобразования переменного тока рабочих режимов в унифицированный выходной сигнал переменного тока. Они могут применяться для контроля и измерения токов электрических систем и установок в различных отраслях промышленности.
Измерительные преобразователи ЭП8527/4 — ЭП8527/11 предназначены для линейного преобразования переменного тока режимов перегрузки в унифицированный выходной сигнал переменного тока. Они позволяют определять перегруженные состояния систем и установить необходимые меры предосторожности.
Измерительные преобразователи ЭП8527/14, ЭП8527/15, ЭП8527/18, ЭП8527/19 используются для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в унифицированный выходной сигнал переменного тока. Они обеспечивают точные измерения токов в различных условиях эксплуатации.

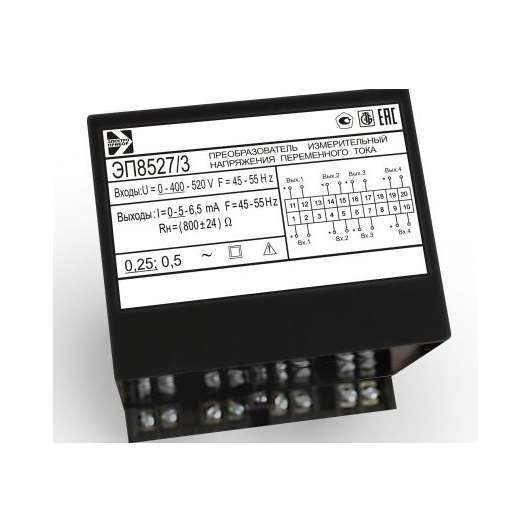

Измерительные преобразователи ЭП8527/3, ЭП8527/13 предназначены для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в унифицированный выходной сигнал переменного тока. Они позволяют контролировать напряжение в электрических системах и установить оптимальные условия их эксплуатации.
Область применения преобразователя ЭП8527 включает передачу информации на вход быстродействующего цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов. Это позволяет быстро обнаруживать и устранять аварийные ситуации, что важно для обеспечения надежной работы электрических систем.
Измерительные преобразователи ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 состоят из корпуса, трансформатора, элементов схемы и зажимов выходной цепи. Крепление измерительного преобразователя к щиту производится двумя винтами М4.
Измерительные преобразователи ЭП8527/3, ЭП8527/13-ЭП8527/19 конструктивно состоят из основных узлов, таких как основания с двумя клеммными колодками, крышки корпуса, клеммных колодок, плат с трансформаторами и печатной платы с балластными резисторами. Крепление измерительного преобразователя к щиту производится со снятыми крышками клеммных колодок двумя винтами М4 через отверстия, имеющиеся в основании.
Технические характеристики измерительного преобразователя ЭП8527
| Тип | Диапазон измерений входного сигнала | Номинальное значение входного сигнала | Нормирующее значение входного сигнала | Диапазон изменений выходного сигнала, мА | Сопротивление нагрузки, Ом | |||
| в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | в рабочем режиме | в режиме перегрузки | |||
| ЭП8527/1 | (0 — 1) А | — | 1 А | 1 А | — | (0 — 5) | — | 300 ± 6 |
| ЭП8527/2 | (0 — 5) А | — | 5 А | 5 А | — | (0 — 5) | — | 300 ± 6 |
| ЭП8527/3 | (0 — 400) В | (400 — 520) В | 400 В | 400 В | 520 В | (0 — 5) | (5 — 6,5) | 800 ± 24 |
| ЭП8527/4 | — | (0 — 20) А | 1 А | — | 20 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/5 | — | (0 — 40) А | 1 А | — | 40 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/6 | — | (0 — 50) А | 1 А | — | 50 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/7 | — | (0 — 100) А | 5 А | — | 100 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/8 | — | (0 — 125) А | 5 А | — | 125 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/9 | — | (0 — 200) А | 5 А | — | 200 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/10 | — | (0 — 250) А | 5 А | — | 250 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/11 | — | (0 — 300) А | 5 А | — | 300 А | — | (0 — 5) | 300 ± 6 |
| ЭП8527/12 | (0 — 10) А | — | 10 А | 10 А | — | (0 — 5) | — | 300 ± 6 |
| ЭП8527/13 | (0 — 100) В | (100 — 130) В | 100 В | 100 В | 130 В | (0 — 5) | (5 — 6,5) | 800 ± 24 или 300 ± 6 |
| ЭП8527/14 | (0 — 1) А | (1 — 20) А | 1 А | 1 А | 20 А | (0 — 5) | (5 — 100) | 70 ± 1,4 |
| ЭП8527/15 | (0 — 5) А | (5 — 100) А | 5 А | 5 А | 100 А | (0 — 5) | (5 — 100) | 70 ± 1,4 |
| ЭП8527/16 | (0 — 1) А | — | 1 А | 1 А | — | (0 — 5) | — | 300 ± 6 |
| ЭП8527/17 | (0 — 5) А | — | 5 А | 5 А | — | (0 — 5) | — | 300 ± 6 |
| ЭП8527/18 | (0 — 1) А | (1 — 20) А | 1 А | 1 А | 20 А | (0 — 5) | (5 — 100) | 300 ± 6 |
| ЭП8527/19 | (0 — 5) А | (5 — 100) А | 5 А | 5 А | 100 А | (0 — 5) | (5 — 100) | 300 ± 6 |
| Тип и модификация | Пределы допускаемой основной приведённой погрешности, % | |
| В рабочем режиме | В режиме перегрузки | |
| ЭП8527/1, ЭП8527/2, ЭП8527/12, ЭП8527/16, ЭП8527/17 | ± 1 | — |
| ЭП8527/3, ЭП8527/13 | ± 0,25 | ± 0,5 |
| ЭП8527/4 — ЭП8527/11 | — | ± 2 |
| ЭП8527/14, ЭП8527/15 | ± 0,25 | ± 0,5 |
| ЭП8527/18, ЭП8527/19 | ± 1 | ± 2 |
| Характеристики | Значения |
| Время установления рабочего режима измерительного преобразователя, мин, не более | 5 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ измерительного преобразователя с учётом технического обслуживания, ч, не менее | 50000 |
| Среднее время восстановления работоспособного состояния измерительного преобразователя, ч, не более | 2 |
| Потребляемая мощность от измерительной цепи, В·А, не более: | |
| — ЭП8527/14 — ЭП8527/19 | 1 |
| — ЭП8527/3 | 3 |
| — ЭП8527/13 | 1,5 |
| Габаритные размеры, мм, не более: | |
| — ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 | 50×75×130 |
| — ЭП8527/3, ЭП8527/13 | 110×120×125 |
| — ЭП8527/14 — ЭП8527/19 | 110×120×70 |
