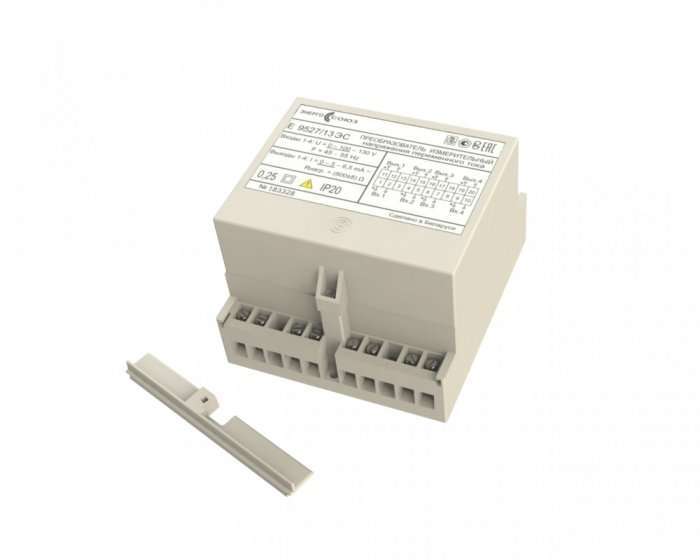

Е9527 ЭС Преобразователи измерительные переменного тока и напряжения переменного тока
Е9527 ЭС Преобразователи измерительные переменного тока и напряжения переменного тока
Преобразователи Е9527 ЭС предназначены для линейного преобразования переменного тока в рабочем режиме в электрический сигнал переменного тока (Е9527/1ЭС, Е9527/2ЭС, Е9527/12ЭС, Е9527/16ЭС, Е9527/17ЭС, Е9527/20ЭС, Е9527/21ЭС, Е9527/35ЭС), линейного преобразования переменного тока в режиме перегрузки в электрический сигнал переменного тока (Е9527/4ЭС, Е9527/5ЭС, Е9527/6ЭС, Е9527/7ЭС), линейного преобразования переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е9527/14ЭС, Е9527/15ЭС, Е9527/18ЭС, Е9527/19ЭС, Е9527/22ЭС, Е9527/24ЭС), линейного преобразования напряжения переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/23ЭС), линейного преобразования напряжения переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е9527/3ЭС, Е9527/13ЭС, Е9527/25ЭС, Е9527/26ЭС, Е9527/27ЭС, Е9527/28ЭС, Е9527/29ЭС).
Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоёмких объектов, осциллографирования их аварийных режимов.
По числу и виду преобразуемых сигналов измерительные преобразователи Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, измерительные преобразователи Е 9527/3ЭС — Е 9527/7ЭС, Е 9527/12ЭС — Е 9527/29ЭС, Е 9527/35ЭС — четырехканальными.
По заказу потребителя четырехканальные измерительные преобразователи могут быть изготовлены на меньшее количество каналов.
Измерительные преобразователи Е9527 ЭС относятся к преобразователям с гальваническим разделением входных и выходных цепей, также обеспечивают гальваническое разделение входных цепей между собой и выходных цепей между собой.
Таким образом, преобразователи Е9527 ЭС являются универсальными устройствами, которые находят применение в различных отраслях промышленности и электроэнергетики для контроля и автоматизации процессов. Они позволяют эффективно контролировать токи и напряжения в электрических системах и устанавлить оптимальные параметры работы, что важно для обеспечения надежной и безопасной работы электроустановок.
| Тип | Диапазоны измерения входного сигнала | Номинал. значение входного сигнала | Диапазон изменения выходного сигнала, мА | Нормирующ. значение выходного сигнала, мА | Сопр. нагрузки, Ом | |||
| в раб. режиме | в режиме перегр. | в раб. режиме | в режиме перегр. | в раб. режиме | в режиме перегр. | |||
| Е 9527/1ЭС | 0-1 А | — | 1 А | 0-5.0 | — | 5 | — | 300±30 |
| Е 9527/2ЭС | 0-5 А | 5 А | ||||||
| Е 9527/3ЭС | 0-100 В | 0-130 В | 100 В | 5.0-6.5 | 6.5 | 300±Х1 | ||
| Е 9527/4ЭС | — | 0-20 А | 1 А | — | 0-5.0 | — | 5.0 | 300±30 |
| Е 9527/5ЭС | 0-40 А | |||||||
| Е 9527/6ЭС | 0-50 А | |||||||
| Е 9527/7ЭС | 0-100 А | 5 А | ||||||
| Е 9527/12ЭС | 0-10 А | — | 10 А | 0-5.0 | — | 5.0 | — | |
| Е 9527/13ЭС | 0-100 В | 100-130 В | 100 В | 5.0-6.5 | 6.5 | 800±Х2 | ||
| Е 9527/14ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | 10-70 | ||
| Е 9527/15ЭС | 0-5 А | 5-100 А | 5 А | |||||
| Е 9527/16ЭС | 0-1 А | — | 1 А | — | — | 300±30 | ||
| Е 9527/17ЭС | 0-5 А | 5 А | ||||||
| Е 9527/18ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | |||
| Е 9527/19ЭС | 0-5 А | 5-100 А | 5 А | |||||
| Е 9527/20ЭС | 0-1 А | — | 1 А | — | — | 1000±Х3 | ||
| Е 9527/21ЭС | 0-5 А | 5 А | ||||||
| Е 9527/22ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | 10-70 | ||
| 0-5 А | 5-100 А | 5 А | ||||||
| Е 9527/23ЭС | 0-100 В | — | 100 В | — | — | 800±Х2 | ||
| 0-400 В | 400 В | |||||||
| Е 9527/24ЭС | 0-5 А | 5-50 А | 5 А | 5.0-50.0 | 50.0 | 10-70 | ||
| Е 9527/25ЭС | 0-220 В | 220-286 В | 220 В | 5.0-6.5 | 6.5 | 800±Х2 | ||
| Е 9527/26ЭС | 0-380 В | 380-494 В | 380 В | |||||
| Е 9527/27ЭС | 0-100 В | 100-130 В | 100 В | 1000±Х3 | ||||
| Е 9527/28ЭС | 0-220 В | 220-286 В | 220 В | |||||
| Е 9527/29ЭС | 0-380 В | 380-494 В | 380 В | |||||
| Е 9527/35ЭС | 0-150 мА | — | 150 мА | 0–100 | — | 100 | — | 10-70 |
Примечания:
Технические данные ИП одинаковы для каждого канала;
Для ИП класса 0.25 Х1=3 Ом; Х2=8 Ом; Х3=10 Ом;
Для ИП класса 0.5 Х1=9 Ом; Х2=24 Ом; Х3=30 Ом;
Для ИП класса 1.0 Х1=30 Ом; Х2=80 Ом; Х3=100 Ом.
| Пределы допускаемой основной погрешности, % | 0.25; 0.5; 1.0 |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи, не более: | |
| — для преобразователей тока, В·А | 1.0 |
| — для преобразователей напряжения, В·А | 4.0 |
| Габаритные размеры не более, мм | 110x125x132 |
| Масса не более, кг | 1.4 |
| Диапазон рабочих температур, °C | от -30 до +50 |
При заказе необходимо указывать тип и модификацию прибора, класс точности.
При заказе измерительных преобразователей Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.
Пример записи при заказе:
Е9527/7ЭС 0.25 — 15 шт.;
Е9527/23ЭС 0.5; 100 В — 20 шт.
