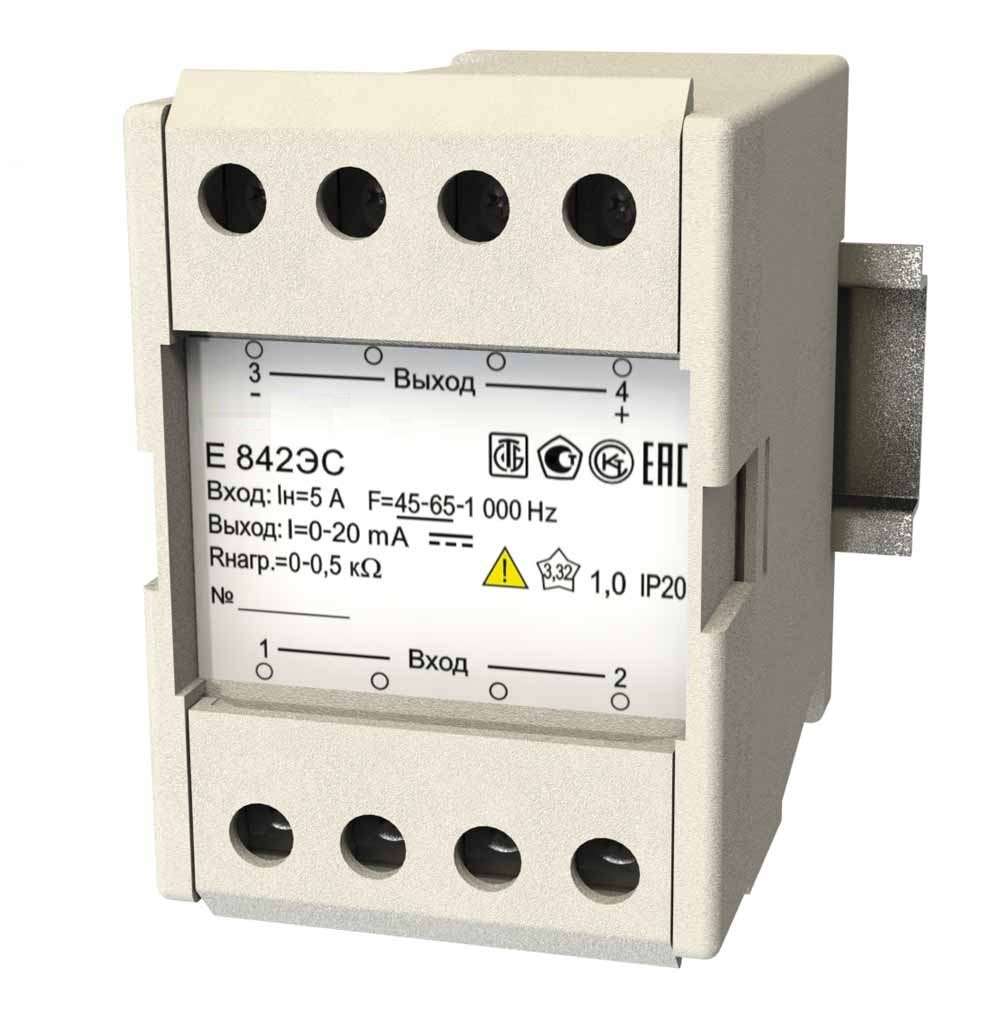

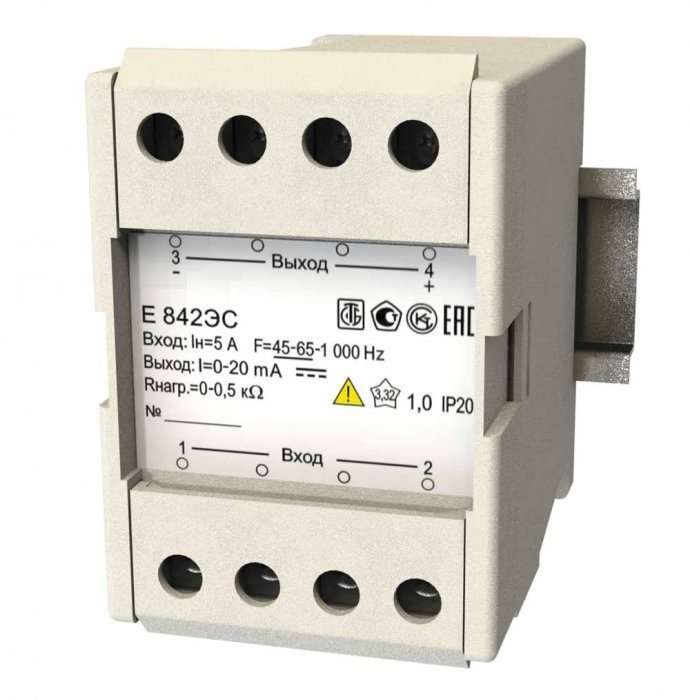

Е842 ЭС Преобразователи измерительные переменного тока
Е842 ЭС Преобразователи измерительные переменного тока
Преобразователи Е850 ЭС применяются для линейного преобразования вторичного тока измерительного трансформатора тока в аналоговый выходной сигнал постоянного тока и имеют дополнительный релейный выход. Они предназначены для управления технологическими процессами в черной и цветной металлургии.
Область применения: преобразователи Е850ЭС применяются для управления технологическими процессами в черной и цветной металлургии.
Измерительный преобразователь Е850 ЭС имеет дополнительно релейный выход. Замыкание контакта реле происходит при определенных значениях входного сигнала, в зависимости от настройки измерительного преобразователя.
Таким образом, преобразователи Е850 ЭС являются универсальными устройствами, которые находят применение в различных отраслях промышленности и электроэнергетики для контроля и автоматизации процессов. Они позволяют эффективно контролировать токи в электрических системах и устанавлить оптимальные параметры работы, что важно для обеспечения надежной и безопасной работы электроустановок.
| Тип | Диапазон измерения входного сигнала, Iвх, А | Номин. значение входного сигнала, Iвх.н, А | Диапазон изменения выходного сигнала, Iвых, мА | Номин. значение выходного сигнала, Iвых.н, мА | Габаритные размеры, мм | Масса, кг | Диапазон изменения сопр. нагрузки, Rн, кОм |
| Е 842ЭС |
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 5.0 | 5.0 | 44x81x72 | 0.25 | 0 — 2.5 |
| Е 842/1ЭС | 0 – 5.0 | 5.0 | 110x125x80 | 0.55 | 0 — 2.5 | ||
| 0 – 20.0 | 20.0 | 0 — 0.5 |
| Пределы допускаемой основной погрешности, % | ±1.0 |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи, не более, В·А | 1.0 |
| Диапазон рабочих температур, °C | от -30 до +60 |
При заказе необходимо указывать тип, модификацию, номинальные значения входного и выходного сигналов.
Пример записи при заказе:
Е 842/1ЭС 2.5 А; 20 мА — 15 шт.
