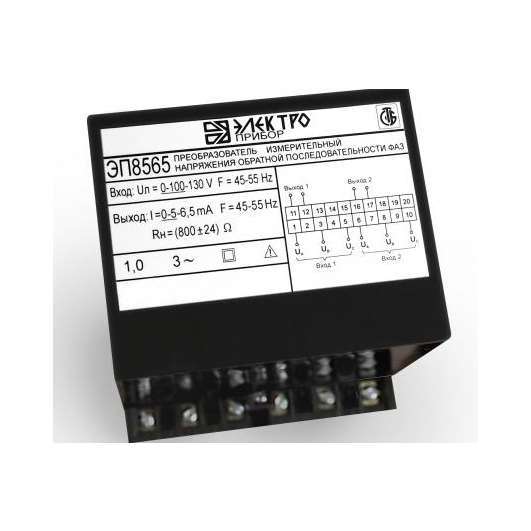

ЭП8565 Преобразователь измерительный напряжения обратной последовательности фаз
ЭП8565 Преобразователь измерительный напряжения обратной последовательности фаз
Измерительные преобразователи ЭП8565 предназначены для линейного преобразования напряжения обратной последовательности фаз трёхфазного переменного тока в унифицированный выходной сигнал переменного тока.
Применяются для контроля напряжения обратной последовательности фаз электрических систем и установок, а также для комплексной автоматизации объектов электроэнергетики и передачи информации на вход быстродействующего цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов.
Измерительный преобразователь ЭП8565 состоит из следующих основных узлов:
1. Основания с двумя клеммными колодками.
2. Крышки корпуса.
3. Две крышки клеммных колодок.
4. Печатная плата с элементами схемы и двумя трансформаторами.
Крепление измерительного преобразователя ЭП8565 к щиту проводится со снятыми крышками клеммных колодок двумя винтами М4 через отверстия, имеющиеся в основании.
В измерительном преобразователе обеспечивается гальваническое разделение входных и выходных цепей, входных цепей между собой, выходных цепей между собой. Это позволяет уменьшить влияние внешних помех и гарантировать точность измерений.
Технические характеристики измерительного преобразователя ЭП8565
| Входной сигнал | Выходной сигнал | Сопротивление нагрузки, Ом | |||||
| Диапазон измерений линейных напряжений трёхфазного переменного тока, В | Номинальное значение, В | Диапазон изменений выходного сигнала при обратной последовательности фаз (СВА), мА | Нормирующее значение, мА | ||||
| в рабочем режиме | в перегрузочном режиме | в рабочем режиме | в перегрузочном режиме | в рабочем режиме | в перегрузочном режиме | ||
| 0 — 100 | 100 — 300 | 100 | 0 — 5 | 5 — 6,5 | 5 | 6,5 | 800 ± 24 |
| Характеристики | Значения |
| Время установления рабочего режима после включения напряжения питания, мин, не более | 30 |
| Время непрерывной работы | не ограничено |
| Температура окружающего воздуха, °С | от -30 до +50 |
| Средняя наработка на отказ с учётом технического обслуживания, ч, не менее | 50000 |
| Масса, кг, не более | 1,2 |
| Основная приведённая погрешность, % | ± 1 |
| Габаритные размеры, мм, не более | 110×120×125 |
| Потребляемая мощность от каждой из измерительных цепей, В·А, не более | 2 |
