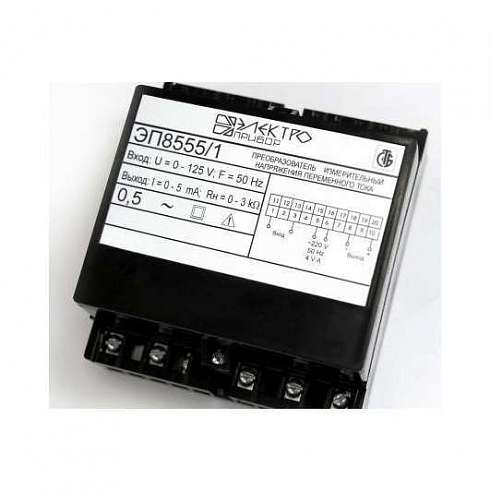

ЭП8555 Преобразователь измерительный напряжения переменного тока
ЭП8555 Преобразователь измерительный напряжения переменного тока
Измерительные преобразователи напряжения переменного тока ЭП8555 используются для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока. Частота преобразуемого сигнала составляет 45-55 Гц. Преобразователи ЭП8555/1, ЭП8555/2, ЭП8555/6-ЭП8555/9 предназначены для преобразования одного из диапазонов напряжения тока. Преобразователи ЭП8555/3-ЭП8555/5, ЭП8555/7 представляют собой три канала преобразования в одном корпусе - трёхканальный измерительный преобразователь.
Область применения преобразователя ЭП8555:
* для контроля токов электрических систем и установок;
* для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоёмких объектов различных отраслей промышленности.
Измерительный преобразователь ЭП8555 состоит из следующих основных узлов:
1. Основания с двумя клеммными колодками.
2. Крышки корпуса.
3. Две крышки клеммных колодок.
4. Зажимов подключения внешних цепей.
5. Печатной платы с расположенными на ней элементами электрической схемы.
6. Питающего трансформатора тока.
7. Входного трансформатора напряжения ЭП8555.
Измерительные преобразователи ЭП8555 по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
Измерительные преобразователи являются взаимозаменяемыми, восстанавливаемыми, ремонтируемыми, одноканальными или трёхканальными изделиями, эксплуатируемыми в стационарных условиях производственных помещений вне жилых домов.
Технические характеристики измерительного преобразователя ЭП8555
| Тип | Преобразуемый входной сигнал, B | Выходной аналоговый сигнал, мА | Диапазон изменений сопротивления нагрузки, кОм | ||
| Диапазон измерений | Номинальное значение | Диапазон изменений | Нормирующее значение | ||
| ЭП8555/1* | 0 — 125 | 125 | 0 — 5 | 5 | 0 — 3 |
| 0 — 250 | 250 | ||||
| 0 — 400 | 400 | ||||
| 0 — 500 | 500 | ||||
| ЭП8555/2* | 0 — 125 | 125 | 4 — 20 | 20 | 0 — 0,5 |
| 0 — 250 | 250 | ||||
| 0 — 400 | 400 | ||||
| 0 — 500 | 500 | ||||
| ЭП8555/3** | 0 — 125 | 125 | 0 — 5 | 5 | 0 — 3 |
| 0 — 250 | 250 | ||||
| 0 — 400 | 400 | ||||
| 0 — 500 | 500 | ||||
| ЭП8555/4** | 0 — 125 | 125 | 4 — 20 | 20 | 0 — 0,5 |
| 0 — 250 | 250 | ||||
| 0 — 400 | 400 | ||||
| 0 — 500 | 500 | ||||
| ЭП8555/5** | 75 — 125 | 125 | 0 — 5 | 5 | 0 — 3 |
| ЭП8555/6* | 75 — 125 | 125 | 0 — 5 | 5 | 0 — 3 |
| ЭП8555/7** | 75 — 125 | 125 | 4 — 20 | 20 | 0 — 0,5 |
| ЭП8555/8* | 75 — 125 | 125 | 0 — 5 | 5 | 0 — 3 |
| 125 — 250 | 250 | 0 — 5 | 5 | 0 — 3 | |
| ЭП8555/9* | 75 — 125 | 125 | 4 — 20 | 20 | 0 — 0,5 |
| 125 — 250 | 250 | 4 — 20 | 20 | 0 — 0,5 | |
Примечания:
* — одноканальный;
** — трёхканальный. Входные и выходные сигналы каждого канала одинаковые.
| Характеристики | Значения |
| Время установления выходного аналогового сигнала, с | 0,5 |
| Время установления рабочего режима после включения напряжения питания, мин, не более | 30 |
| Время непрерывной работы | не ограничено |
| Температура окружающего воздуха, °С | от -30 до +50 |
| Средняя наработка на отказ с учётом технического обслуживания, ч, не менее | 50000 |
| Габаритные размеры, мм, не более: | |
| — ЭП8555/1, 2, 6, 8, 9 | 110×120×70 |
| — ЭП8555/3, 4, 5, 7 | 110×120×125 |
| Масса, кг, не более: | |
| — ЭП8555/1, 2, 6, 8, 9 | 0,55 |
| — ЭП8555/3, 4, 5, 7 | 0,75 |
| Основная приведённая погрешность, % | ± 0,5 |
| Потребляемая мощность, В·А, не более: | |
| — от измеряемой цепи для каждого канала ЭП8555/1, 2, 3, 4, 5, 6, 7 | 1 |
| — от источника питания для ЭП8555/8, 9 | 6 |
| — от источника питания для ЭП8555/1, 2, 6 | 4 |
| — от источника питания для ЭП8555/3, 4, 5, 7 | 6 |
