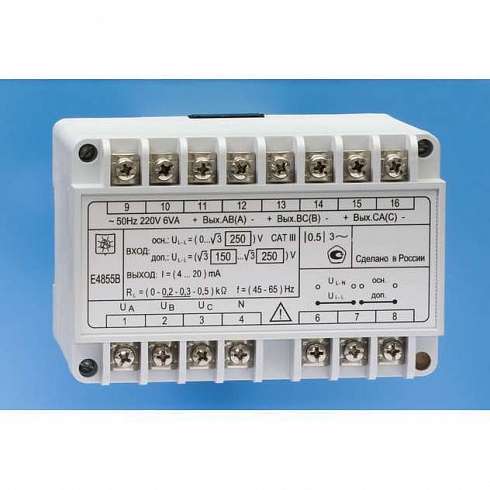

Е4855 Преобразователи измерительные напряжения трехфазного тока
Преобразователи Е4855 предназначены для линейного преобразования междуфазных напряжений в трёхпроводных сетях трёхфазного тока частотой 50 Гц в три унифицированных выходных сигнала постоянного тока. Они могут применяться для контроля напряжений в системах диспетчерского управления объектов электроэнергетики и обеспечивают измерение действующих значений междуфазных напряжений.
Основное отличие преобразователя Е4855 от других моделей заключается в том, что он применяет цифровую обработку сигнала, что позволяет упростить процесс измерения и обработки данных.
Преобразователь Е4855 может использоваться без первичных измерительных трансформаторов, что упрощает его установку и эксплуатацию.
Габаритные размеры (ширина х высота х глубина) составляют 120х80х77 мм.
Масса преобразователя не превышает 0,6 кг.
Гарантийный срок поставки составляет 3 года.
Преобразователи Е4855 обеспечивают точный и надежный контроль междуфазных напряжений, что позволяет использовать их в различных сферах электроэнергетики для оптимизации процессов и повышения эффективности работы.Технические характеристики измерительные преобразователи Е 4855
| Тип | Диапазон измерения напряжения, В | Iвых.мА | Сопротивление нагрузки, Ом | Iпотр. по каждой изм. цепи, mА | Рпотр. по цепи питания, ВА | Класс точности | |
|
фазного, UL-N |
междуфазного, UL-L |
||||||
| Е4855А |
0..125/√3
(75/√3..125/√3) |
0..125 (75..125) |
0..5 | 0 – 3000 | не более 1 |
не более 5 |
0,5 |
|
0..125 (75..125) |
0..125√3 (75√3..125√3) |
||||||
|
0..250 (150..250) |
0..250√3 (150√3..250√3) |
||||||
|
0..400 (240..400) |
0..400√3 (240√3..400√30) |
||||||
| Е4855В |
0..125/√3 (75/√3..125/√3) |
0..125 (75..125) |
4..20 | 0 – 500 | |||
|
0..125 (75..125) |
0..125√3 (75√3..125√3) |
||||||
|
0..250 (150..250) |
0..250√3 (150√3..250√3) |
||||||
|
0..400 (240..400) |
0..400√3 (240√3..400√3) |
||||||
| Е4855С |
0..125/√3 (75/√3..125/√3) |
0..125 (75..125) |
0..20 | 0 – 500 | |||
|
0..125 (75..125) |
0..125√3 (75√3..125√3) |
||||||
|
0..250 (150..250) |
0..250√3 (150√3..250√3) |
||||||
|
0..400 (240..400) |
0..400√3 (240√3..400√3) |
||||||
